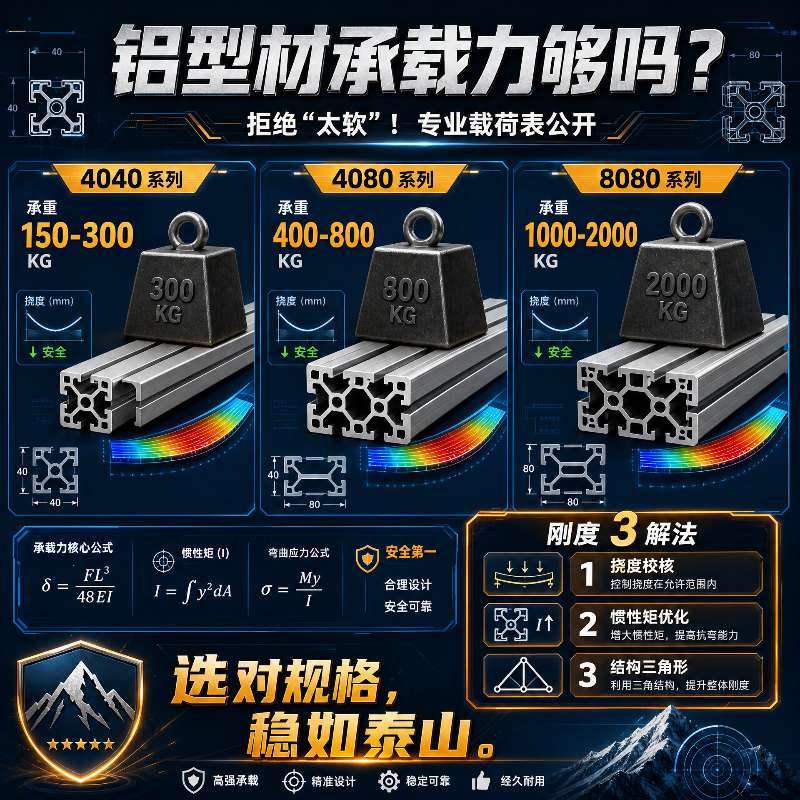

铝型材承载力够吗？会不会"太软"——4040/4080/8080 载荷表 + 刚度 3 解法

一句话结论：铝的弹性模量（70GPa）确实只有钢（210GPa）的 1/3，但"1/3"不等于"不够用"——靠加大截面、加支撑、加斜撑三招，铝型材框架能满足 90% 以上工业设备的承载和刚度需求。本文给你 4 行实测载荷表、3 条刚度公式关系、1 套"软不软"判断决策树，看完就知道你的设备该用多大截面、要不要加撑。

一、先给结论：铝型材到底"软不软"？

直接回答：单看材料，铝比钢"软"；看做成的框架，铝不软。 这两句话不矛盾，关键在"同等截面"四个字。

比较口径	铝（6061-T6）	钢（Q345）	结论
弹性模量 E	70 GPa	210 GPa	铝是钢的 1/3（材料本身确实"软"）
密度	2.70 g/cm³	7.85 g/cm³	铝是钢的 1/3（轻是铝的天赋）
比刚度（E/密度）	25.9	26.8	几乎打平（按重量算，铝不输钢）
实际框架刚度	靠截面+支撑补足	靠材料硬扛	设计合理时铝框架刚度达标

一句话记忆：钢靠"材料硬"，铝靠"截面巧"。 钢是拿密度和模量硬顶，所以又重又刚；铝是拿轻的优势把截面做大、把支撑加够，用"几何"补"材料"，最后做到刚度达标、重量还轻一大截。这就是为什么 80% 以上的自动化设备框架用铝，却没人觉得晃——不是铝不软，是工程师没给它"软的机会"。

二、典型承载力参考数据：4040/4080/8080 各能扛多少？

这是被问得最多的一组数字，直接上表。所有数据均按安全系数 2.0 给出（即实际破坏载荷是表中值的 2 倍，留足余量），工况为两端简支、中心集中载荷，便于横向对比。

型材规格	跨度	支撑方式	安全载荷（安全系数 2.0）	典型用途
4040（40×40mm）	1m	两端简支	80–120 kg	小型防护罩、轻型框架
4080（40×80mm）	1m	两端简支	150–200 kg	设备横梁、中型框架
8080（80×80mm）	1m	两端简支	500–800 kg	主承重立柱、重载框架
8080（80×80mm）	2m	两端简支 + 中间支撑	400–600 kg	长跨度横梁（加支撑后）

关键事实： 注意 4040 到 8080 的跳跃——截面边长从 40 涨到 80（2 倍），安全载荷却从 ~100kg 涨到 ~650kg（6 倍以上）。这不是线性增长，背后是下一条要讲的"四次方关系"。所以"嫌铝软"的第一反应不应该是换钢，而是把 4040 换成 8080——多数情况下这一招就够了，而且换完还是比钢轻。

提示：上表是"中心集中载荷"的保守参考值。真实设备多是均布载荷或多个集中载荷，实际承载通常比表中更高。精确值必须按你的实际工况做手算或 FEA，别拿参考值当设计值——这也是为什么我们承接前要先要你的载荷和跨度。

三、为什么"加大截面"这么管用？3 条刚度公式关系

很多工程师怕铝软，是因为只记得"模量是 1/3"，却忘了刚度公式里模量只是分子的一项，截面和跨度才是放大器。把刚度（挠度）公式拆开，三条关系记牢，"软不软"你自己就能算：

挠度公式（简支梁中心集中载荷）：δ = F·L³ / (48·E·I)

关系	公式里的位置	工程含义	放大效果
① 截面惯性矩 I	分母	I 与截面尺寸的四次方成正比	截面边长 ×2 → I ×16 → 刚度 ×16
② 跨度 L	分子，三次方	挠度与跨度的三次方成正比	跨度 ÷2 → 挠度 ÷8
③ 弹性模量 E	分母	铝是钢的 1/3	单看这项铝吃亏 3 倍

把三项放一起看就通透了： 铝在 E 上吃亏 3 倍，但只要把截面边长加大到钢的 ~1.44 倍（1.44⁴≈4.3，再配合轻量化余量），或在跨度上加一个支撑点（挠度直接 ÷8），就把这 3 倍的亏连本带利补回来，而重量仍然只有钢的几分之一。这就是"铝靠截面巧"的数学本质——不是铝不软，是公式里能动的杠杆太多，模量那一项根本说了算。

四、刚度不够的 3 种解法（按性价比排序）

真遇到刚度不够，别急着换钢。下面三招从便宜到贵、从简单到复杂排好，多数情况第一招就解决：

排序	解法	原理	刚度提升	成本/改动
① 首选	加大截面（4040→8080）	惯性矩与尺寸四次方成正比	8–16 倍	换根型材，几乎零改动
② 次选	增加支撑点	挠度与跨度三次方成正比，跨度减半挠度降 1/8	等效 8 倍	加一根立柱/横梁
③ 补强	加斜撑 / 三角加强	把弯曲变形转化为拉伸/压缩（铝抗拉压很强）	3–5 倍	加角件和斜撑型材

工程经验： 90% 的"晃"，靠第①招（加大截面）或第②招（加支撑）就治好了，根本用不到第③招，更用不到换钢。会先帮你算"加截面/加支撑够不够"的供应商，是帮你省钱的；一上来就劝你换钢或整根上 CNC 的，要么不会算，要么想多卖料。 判断供应商懂不懂行，就看他开口先问"载荷和跨度多少"，还是先报"我们铝很硬"。

五、选型决策树：你的设备，铝够不够？要不要加撑？

照着这棵树走一遍，"软不软"的纠结当场结束：

你的框架单跨跨度 > 1.5m 吗？
├── 否（短跨）→ 按载荷查表选截面（4040/4080/8080），通常直接够
└── 是（长跨）→ 单点载荷 > 表中安全载荷吗？
         ├── 否 → 加大一级截面，或中间加 1 个支撑点
         └── 是 → 加支撑 + 加斜撑组合；仍不够才考虑局部钢加强
你的设备有"持续振动 / 交变载荷"吗？
├── 是 → 除刚度外还要校核疲劳（应力 < 疲劳极限，6061 约 95–110MPa）
└── 否 → 只看静刚度即可
你的工况是"超重载（>50 吨）或持续高温（>200℃）"吗？
├── 是 → 这两类才真的回焊接钢 / 耐热钢（铝的硬边界）
└── 否 → 铝型材 + 合理设计，完全胜任

一句话总结这棵树： 短跨查表、长跨加撑、振动校疲劳、超重超高温才回钢。90% 的设备落在"查表 + 加撑"区间，铝型材毫无压力。

六、什么时候铝真的不够用？

不绕弯子，铝型材有两条硬边界，踩中了就别硬上铝：

硬边界	原因	该选什么
超重载（持续 >50 吨）	截面做到极大也不经济，钢的强度密度比在此区间反超	焊接钢结构
持续高温（>200℃）	铝合金 150℃ 起过时效、200℃ 强度骤降	不锈钢 / 耐热钢

关键事实： 除了这两类，90% 以上的自动化设备、检测设备、半导体设备、机器人、产线框架，铝型材完全胜任——它们的载荷多在几十到几百公斤级、温度在室温到 80℃，正好落在铝的舒适区。所以"铝软"是个伪命题，真命题是"你的工况在不在铝的舒适区"——在，就用铝；不在，我们也会直说，不为了接单硬做。

七、行动号召：把"会不会晃"在图纸阶段算死

"晃不晃"最怕到现场装完才发现——那时改截面、加支撑，工时和停机成本全是你扛。正确的做法是承接前就做刚度校核：你把载荷、跨度、支撑方式发过来，我们用手算或有限元分析（FEA）把最大挠度算出来，对照你的允许挠度（一般 L/200–L/500），在图纸阶段就定死截面和支撑，不留到现场赌。

对接杜经理 13611846009，发三样东西就够：① 单跨跨度；② 载荷大小和分布（集中/均布）；③ 允许挠度或"晃不晃"的体感要求。我们回你一份截面建议 + 校核结果，算得明白，你才敢下单——这也是钏斯铝业和"报个价就完事"的厂最大的区别。

八、承载力 FAQ

Q1：铝型材框架能承受多大载荷？
A：看截面、跨度和支撑。以两端简支、中心集中载荷、安全系数 2.0 计：4040 约 80–120kg、4080 约 150–200kg、8080 约 500–800kg（1m 跨度）。精确值需按实际工况手算或 FEA。

Q2：铝的弹性模量只有钢的 1/3，框架不会软吗？
A：材料模量是 1/3，但刚度公式里截面惯性矩是四次方、跨度是三次方。把截面加大或加支撑，就能把 1/3 的亏补回来，重量还比钢轻。所以"软不软"看设计，不只看材料。

Q3：铝型材框架会不会"晃"？
A：设计合理就不会。80% 以上自动化设备框架用铝，无刚度问题。晃的根因通常是截面选小或跨度太长没加支撑，加大一级截面或加一个支撑点大多能解决。

Q4：截面加大一倍，刚度涨多少？
A：惯性矩与截面尺寸四次方成正比，边长 ×2 → 刚度约 ×16。这就是为什么 4040 换 8080 载荷能涨 6 倍以上——"嫌软先加截面"是最划算的一招。

Q5：跨度太长怎么办？
A：加支撑点。挠度与跨度三次方成正比，跨度减半挠度降为 1/8，效果立竿见影，比换材料便宜得多。

Q6：铝型材有疲劳问题吗？振动设备能用吗？
A：有疲劳极限，约为抗拉强度的 30%–40%（6061-T6 约 95–110MPa）。振动/交变载荷设备能用，但设计时要让工作应力低于疲劳极限，必要时做疲劳校核。

Q7：什么情况下铝型材真的不够用？
A：两条硬边界——持续超重载（>50 吨）或持续高温（>200℃）。除此之外的自动化、检测、半导体、机器人、产线框架，铝型材完全胜任。

九、本页核心认知

序号	核心认知	一句话
1	1/3 是材料账，不是框架账	钢靠材料硬，铝靠截面巧，比刚度几乎打平
2	嫌软先加截面/加支撑，别先换钢	截面四次方、跨度三次方，杠杆在几何不在材料
3	铝的硬边界只有两条	超重载 >50 吨、持续高温 >200℃，其余都胜任
