立体仓库地轨

产品分类： 自动化物流

产品应用： 重型立体仓库堆垛机地轨系统、RGV有轨制导小车轨道、自动化立体仓储、大型物流分拣中心轨道、新能源仓储物流输送轨道、汽车总装线重载输送轨道

工　艺： 挤压、开模、五轴CNC精加工、硬质阳极氧化

挤压长度： 20M

执行标准： GB/T 6892-2023、ISO9001

产品详情：

堆垛机是自动化立体仓库的核心搬运设备，负责在货架巷道中存取货物。堆垛机地轨是堆垛机的“路”，轨道精度直接决定堆垛机行走稳不稳、定位准不准、设备寿命长不长。

本产品面向重型立体仓库、堆垛机地轨系统、自动化仓储系统开发，专为500kg-1000kg级堆垛机及RGV有轨制导小车配套定制行走轨道型材。适用于重型立体仓库、堆垛机地轨系统、大型物流分拣中心、新能源仓储物流输送轨道、汽车总装线重载输送轨道等场景。

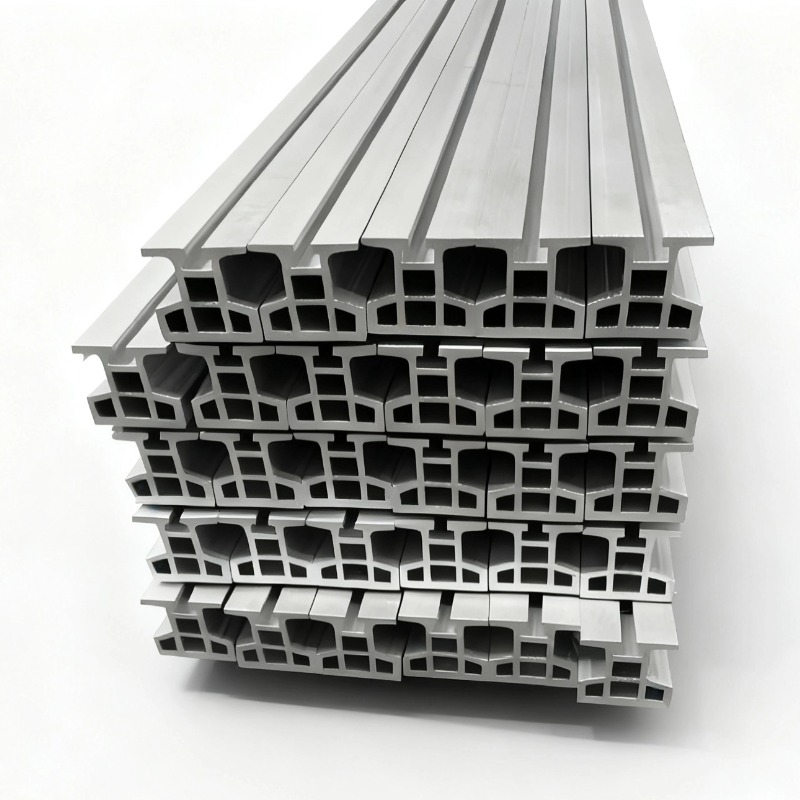

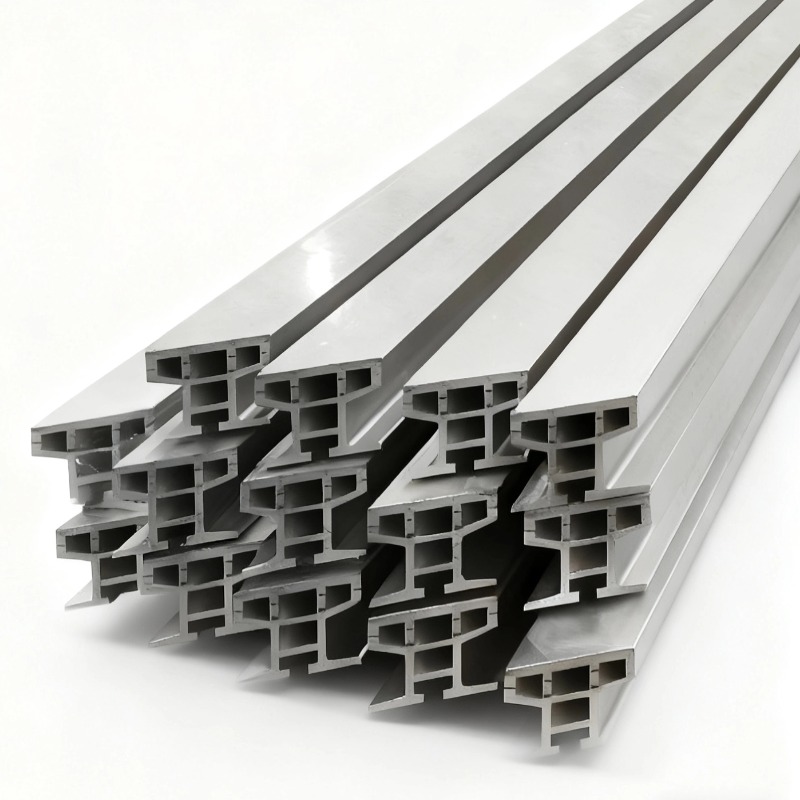

材质选用6061-T6高强度铝合金，经T6热处理后强度高、抗冲击性强，屈服强度≥240MPa。可定制加厚重载截面轨道，集成导向槽、安装固定位、感应件卡槽等功能结构。与普通钢制轨道不同，铝合金轨道具有较高的强度、韧性和耐腐蚀性，同时重量仅为钢材的1/3，可有效降低推进力、节省能源。

01 品质从原材料开始
采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保堆垛机地轨在高频重载工况下的抗疲劳强度。

02 CAE仿真优化模具设计
模具经CAE金属流动仿真优化，采用H13热作模具钢真空热处理成型，保障截面壁厚均匀、尺寸稳定。挤压过程闭环管控温度与挤出速度，配套人工时效工艺释放内应力，轨道直线度、平面度可控。

03 五轴CNC一体精加工
五轴CNC一体精加工确保轨道整体精度统一，单根型材拼接间隙小，堆垛机运行平稳低噪，定位精度有保障。直线度≤1.5mm/10m，双轨平行度≤±0.8mm/10m，尺寸公差±0.02mm至±0.04mm。行走定位精度可达±2mm，适配高精度自动化仓储作业需求。

04 硬质阳极氧化耐磨处理
轨道工作面可做硬质阳极氧化处理，表面硬度高、耐磨性好、耐腐蚀性强，可在潮湿、酸性、碱性环境下长期使用。适配高频次往复搬运工况，长期运行损耗低、维护成本低。标准单根地轨6米，重量轻便于高速运动。

05 全流程一站式交付
从开模、挤压到CNC精加工、硬质氧化一站式交付，客户只需对接一个供应商。支持来图定制截面尺寸、轨道长度、安装孔位，减少现场加工工序。

加工能力参数：

产品特点：

• 6061-T6高强度铝合金，屈服强度≥240MPa，适配500kg-1000kg级堆垛机及重载RGV运行需求

• 五轴CNC一体精加工，直线度≤1.5mm/10m，行走定位精度≤±2mm

• 硬质阳极氧化表层，耐腐蚀、耐磨损，可在潮湿、酸性、碱性环境下长期使用

• 重量仅为钢材的1/3，降低推进力、节省能源

• 可适配高频次往复搬运工况，满足自动化立体仓库高效作业需求

• 支持截面尺寸、轨道长度、安装孔位非标定制，减少现场加工工序

FAQ（常见问题）

Q1：立体仓库地轨和普通RGV重载轨道有什么区别？

A： 立体仓库地轨是堆垛机专用的行走轨道，堆垛机在货架巷道中运行，对轨道直线度、双轨平行度和行走定位精度要求极高（定位精度≤±2mm）。RGV重载轨道是RGV小车在地面行走的轨道，精度要求略低于堆垛机地轨。两者材质均为6061-T6，但堆垛机地轨的精度控制更严格。我司两种均可定制，根据客户仓储设备选型。

Q2：立体仓库地轨的定位精度为什么要求±2mm？

A： 堆垛机需要在货架巷道中精确定位到每一个货位，通过货叉伸缩机构存取货物。货位与轨道之间的相对位置是固定的，堆垛机行走定位精度直接决定货叉能否准确对准货位。±2mm的定位精度是自动化立体仓库的标准要求，精度不足会导致货叉无法准确存取货物，甚至引发碰撞事故。

Q3：双轨平行度为什么要求这么高？

A： 堆垛机底部有行走轮组，两侧车轮分别行走在两根平行的地轨上。双轨平行度误差过大会导致堆垛机行走时产生侧向力，增加轮组磨损、降低行走平稳性，严重时会导致堆垛机卡轨或脱轨。≤±0.8mm/10m的平行度控制是堆垛机长期稳定运行的基本保障。

Q4：铝合金地轨比钢轨有什么优势？

A： 铝合金地轨重量仅为钢轨的1/3，便于运输和安装，可有效降低推进力、节省能源。同时铝合金耐腐蚀性强，可在潮湿、酸性、碱性环境下长期使用，无需定期涂油防锈。硬质阳极氧化处理后表面硬度高、耐磨性好，长期运行损耗低、维护成本低。总体全生命周期成本低于钢轨。

Q5：立体仓库地轨的行走速度能达到多少？

A： 行走速度0-210m/min，适用运行速度≤2.5m/s。堆垛机在直线段高速行走以提高出入库效率，在接近货位时减速精确定位。速度设定可根据客户立体仓库的作业节拍要求调整。

Q6：立体仓库地轨安装时需要注意什么？

A： 地轨是自动化立体仓库的基础精度保障，安装要求较高。安装前需确保地面基础平整度满足要求；安装时采用激光对中仪校准直线度和双轨平行度；轨道拼接处需保证平整无台阶（缝隙≤0.5mm）；地轨与地面固定螺栓需按设计要求紧固；安装完成后需进行堆垛机试运行验证轨道精度。建议由专业安装团队施工。

Q7：立体仓库地轨的样品和批量交期分别是多久？

A： 常规截面样品交期7-10天出样，批量交期样品确认后10-15天交付。支持小批量试样（50kg起订），客户可先打样验证再批量下单。大截面地轨（如200×100mm）开模周期略长，具体根据截面复杂度确定。

Q8：堆垛机地轨的硬质氧化层不同厚度对使用寿命有什么影响？

A： 堆垛机地轨工作面经硬质阳极氧化处理，氧化层厚度直接影响轨道使用寿命和维护周期。常规硬质氧化层厚度25-30μm，适用于中低频运行场景（日运行次数＜500次），使用寿命约5-8年，成本相对较低。加厚硬质氧化层厚度40-50μm，适用于高频运行场景（日运行次数500-1500次），耐磨性提升约40%，使用寿命约8-12年。超厚硬质氧化层厚度60-80μm，适用于超高频运行场景（日运行次数＞1500次），耐磨性提升约80%，使用寿命可达12-15年，适用于大型立体仓库、物流枢纽等高强度作业场景。我司可根据客户立体仓库的作业强度（日运行次数、平均载重、运行速度）推荐最优硬质氧化层厚度方案，平衡初期投入和长期使用成本。

Q9：堆垛机地轨的硬质氧化层局部磨损后如何修复？

A： 堆垛机地轨长期运行后，局部区域（如巷道入口、弯道段、频繁启停区域）可能出现硬质氧化层磨损。针对局部磨损，可采用以下修复方案：一是局部补氧修复——对磨损区域进行局部遮蔽后重新硬质氧化，适用于局部点状磨损（面积＜100×100mm），修复后氧化层硬度可恢复至HV350以上；二是刷镀修复——采用硬质阳极氧化刷镀工艺，对局部磨损区域进行现场修复，适用于不便拆卸的轨道；三是更换轨道段——对严重磨损的轨道段进行整体更换，适用于大面积均匀磨损（磨损深度＞0.2mm）。建议每半年使用膜厚仪和表面粗糙度仪检测轨道工作面，建立磨损档案。发现局部磨损及时修复，避免磨损扩大影响堆垛机运行精度和安全。

典型应用场景：

• 重型立体仓库堆垛机地轨系统

• RGV有轨制导小车轨道

• 自动化立体仓储轨道

• 大型物流分拣中心轨道

• 新能源仓储物流输送轨道

• 汽车总装线重载输送轨道
