密集库穿梭轨

产品分类： 自动化物流

产品应用： 智能仓储子母穿梭车系统、密集库货架轨道、自动化立体仓库、冷链仓储物流、电商配送中心、智能工厂物料搬运、食品医药行业密集存储、冷链/电商仓储专用导轨

工　艺： 挤压、开模、CNC精加工、硬质氧化

挤压长度： 20M

执行标准： GB/T 6892-2023、ISO9001

产品详情：

子母穿梭车系统是智能密集仓储的核心技术方案。子穿梭车在货架巷道内沿导轨运行，负责托盘货物的存取；母穿梭车在巷道间横向转移，负责将子车调配到不同巷道。该系统取消了叉车通道，大幅提升仓储空间利用率，尤其适用于冷链仓储、电商配送中心、食品医药行业密集存储等高密度存储场景。

穿梭车导轨是子母穿梭车系统的基础承载部件，导轨精度直接决定了穿梭车运行的稳定性、定位精度和系统长期运行的可靠性。

本产品面向智能仓储子母穿梭车系统、密集库货架配套开发，专为穿梭子车、穿梭母车配套定制行走导轨型材。适用于智能仓储子母穿梭车系统、密集库货架轨道、自动化立体仓库、冷链仓储物流、电商配送中心、智能工厂物料搬运、食品医药行业密集存储等场景。

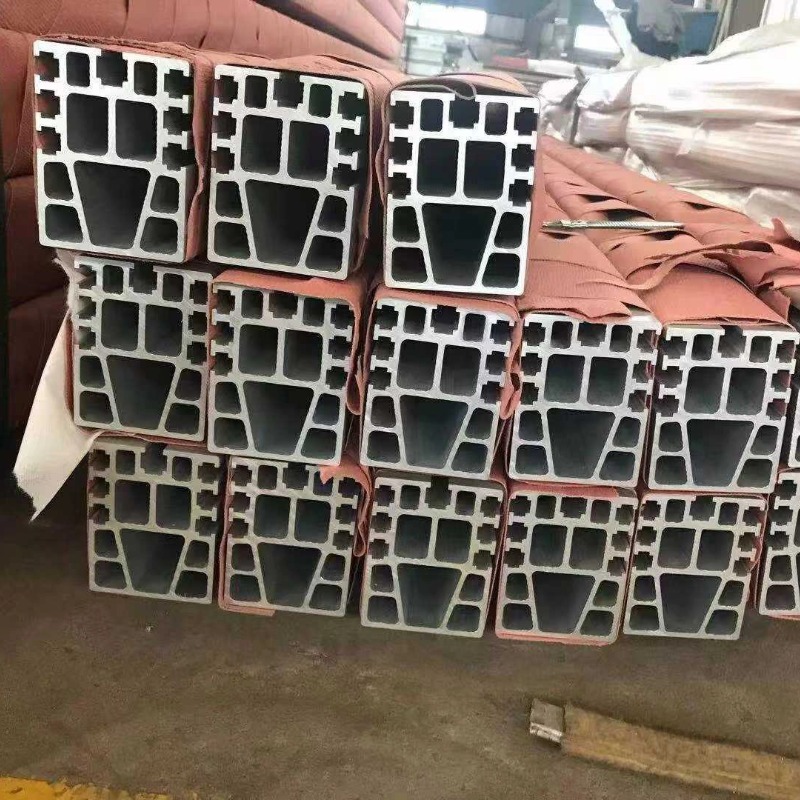

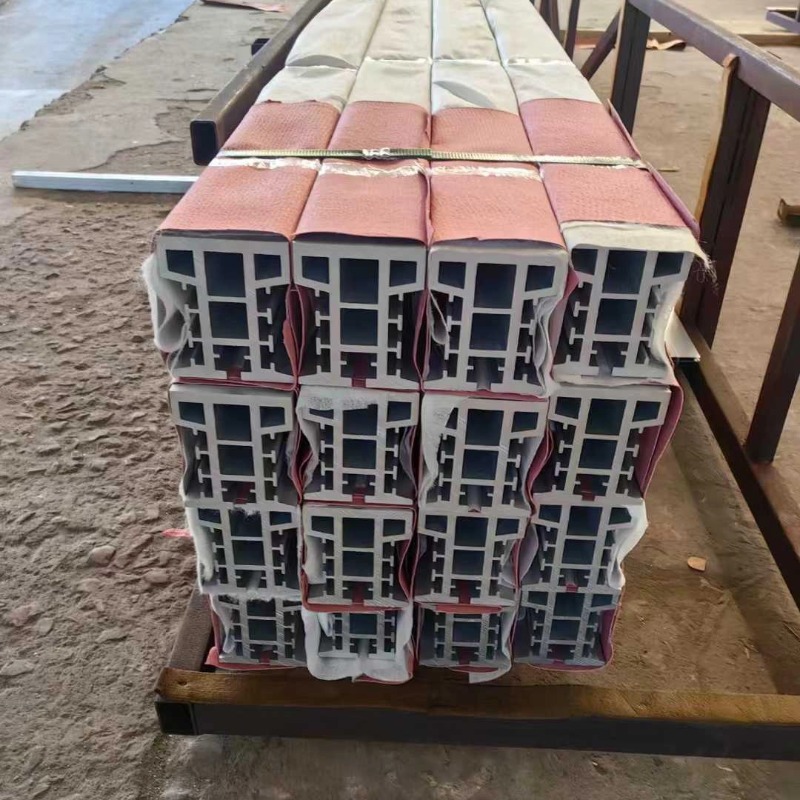

材质选用6063-T5或6061-T6高强度铝合金，兼具轻量化、高精度、耐磨损特性。可定制货架巷道内穿梭车导轨、子母车换层轨道、换向轨道等截面，集成导向槽、安装固定位、感应件卡槽等功能结构，一体挤压成型。

01 品质从原材料开始
采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保穿梭车导轨在长期高频往复运行工况下的抗疲劳强度。

02 高精度CNC加工
经CNC一体精加工，导轨表面平整无毛刺，不易变形。直线度精度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm，保证穿梭车在货架巷道内运行平稳、定位精准。

03 耐磨强化处理
轨道工作面可做硬质氧化耐磨处理，适配穿梭车高频往复搬运及重载工况，长期运行损耗低、维护成本低，特别适配冷链仓储低温高湿恶劣环境。

04 功能结构集成设计
导轨截面可集成导向槽、安装固定位、感应件卡槽等功能结构，一体挤压成型，减少后期加工工序，安装便捷。

05 全流程一站式交付
从开模、挤压到CNC精加工、表面处理一站式交付，客户只需对接一个供应商。支持来图定制导轨截面尺寸、轨道长度、安装孔位。

加工能力参数：

产品特点：

• 高强度铝合金挤压成型，轻量化、高精度、耐磨损

• CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm

• 适配10-2000kg不同规格穿梭车，满足多样化存储需求

• 导轨截面可集成导向槽、安装固定位、感应件卡槽等功能结构

• 硬质氧化耐磨处理，适配穿梭车高频往复搬运及重载工况

• 特别适配冷链仓储低温高湿恶劣环境，耐腐蚀性能优异

• 支持来图定制截面尺寸、轨道长度，减少现场加工工序

FAQ（常见问题）

Q1：子母穿梭车系统和堆垛机立体仓库有什么区别？

A： 子母穿梭车系统是密集存储方案，取消叉车通道，子车在货架巷道内运行存取货物，母车在巷道间横向转移，大幅提升仓储空间利用率，尤其适用于冷链仓储、电商配送中心、食品医药行业等对存储密度要求高的场景。堆垛机立体仓库是自动化存取方案，堆垛机沿地轨行走、通过货叉在货架间存取货物。我司两种方案的核心轨道均能提供，可根据客户仓储模式选型。

Q2：穿梭车导轨和堆垛机地轨有什么不同？

A： 穿梭车导轨安装在货架内部或货架底部，穿梭车在导轨上运行存取货物，导轨通常较窄、截面紧凑，适配穿梭车导向轮尺寸。堆垛机地轨安装在地面，堆垛机沿地轨在巷道中行走。两者材质和加工精度要求相似（6061-T6/6063-T5，直线度≤1.0mm/10m），但截面设计和安装方式不同。穿梭车导轨对冷链仓储低温高湿环境的耐腐蚀性要求更高。

Q3：穿梭车导轨的载重范围是多少？

A： 适配10-2000kg不同规格穿梭车，覆盖从轻载料箱到重载托盘的多样化存储需求。轻型穿梭车（≤300kg）可选用6063-T5材质；重型穿梭车（500kg-2000kg）需选用6061-T6材质。冷链仓储和电商配送中心需根据货物重量和运行频率综合选型。

Q4：穿梭车导轨为什么需要硬质氧化或喷聚氨酯处理？

A： 穿梭车在导轨上高频往复运行，车轮与导轨工作面长期摩擦。硬质氧化处理在导轨工作面形成高硬度氧化层（HV≥300），耐磨性是普通阳极氧化的3倍以上。喷聚氨酯处理可进一步降低运行噪音、减少轮组磨损，特别适配冷链仓储低温高湿环境。我司两种处理均可定制，根据客户工况选型。

Q5：冷链仓储对穿梭车导轨有什么特殊要求？

A： 冷链仓储低温高湿环境对导轨的耐腐蚀性和抗疲劳强度要求更高。我司导轨采用6061-T6高强度铝合金+硬质氧化处理，可在-25℃低温环境下长期稳定运行，耐腐蚀性能优异，有效应对冷链仓储的冷凝水侵蚀和温度变化。

Q6：子车导轨和母车导轨有什么区别？

A： 子车导轨安装在货架巷道内，子车沿导轨运行存取货物，导轨截面通常较窄、要求直线度高，适配子车导向轮。母车导轨安装在巷道间横向通道，母车在导轨上横向移动、负责将子车调配到不同巷道，导轨截面通常较大、承载能力更强，需要支撑母车+子车+货物总重。我司两种导轨均可定制，支持换层轨道、换向轨道等特殊截面设计。

Q7：穿梭车导轨可以适配哪些穿梭车品牌？

A： 可以。我司穿梭车导轨可适配国内外主流子母穿梭车品牌，如华章、科捷、北自所、昆船、瑞仕格（Swisslog）、胜斐迩（SSI Schaefer）等，以及各类定制化穿梭车系统。客户提供穿梭车技术参数或导向轮图纸，我司根据品牌规格定制匹配的导轨截面尺寸和安装接口。

Q8：穿梭车导轨在母车换层时的精度要求有哪些特殊之处？

A： 子母穿梭车系统中，母车需要在不同层之间转移穿梭子车，换层轨道（垂直升降轨道）和换向轨道（水平换向轨道）的精度要求比普通巷道导轨更高。换层轨道要求轨道垂直度≤0.5mm/m，确保母车在升降过程中平稳、无倾斜；换向轨道与巷道导轨拼接处要求接头高差≤0.2mm（普通巷道导轨为0.3mm），缝隙≤0.3mm，确保穿梭子车从母车进入巷道导轨时无冲击、无卡顿；换层轨道工作面硬质氧化层厚度建议≥30μm（普通巷道导轨为25μm），应对穿梭车频繁换层时的垂直冲击和摩擦。建议换层轨道和换向轨道安装完成后使用穿梭车进行不少于50次换层/换向试运行，确认换层过程和换向过程平稳、无卡顿。

Q9：穿梭车导轨在电商配送中心的高负荷工况下如何保证长期精度？

A： 电商配送中心具有订单量大、SKU多、作业时间长的特点，穿梭车导轨面临高负荷连续运行工况（通常24小时连续作业，年运行天数＞300天）。高负荷工况下导轨精度保持的关键要素：一是材质选用6061-T6+硬质氧化处理，抗疲劳强度和耐磨性优于6063-T5，适应高强度连续作业；二是导轨截面设计时增加壁厚（建议比常规增加1-2mm）或增设加强筋，提高导轨刚性，减少长期运行产生的变形；三是导轨拼接采用定位键+高强度螺栓双固定方式，避免长期振动导致拼接松动；四是建议每3个月进行一次精度复测，建立导轨精度档案，发现偏差及时调整。我司可根据客户电商配送中心的作业强度（日运行次数、平均载重、运行速度）提供导轨刚性加固和精度保持方案。

典型应用场景：

• 智能仓储子母穿梭车系统

• 密集库货架轨道

• 自动化立体仓库

• 冷链仓储物流

• 电商配送中心

• 智能工厂物料搬运

• 食品医药行业密集存储
