电机控制器散热壳

电机控制器是新能源汽车的核心功率电子设备。控制器内部的IGBT或SiC功率模块在工作时产生大量热量，当IGBT芯片结温超过150℃时，不仅开关效率会骤降30%以上，还可能引发热失控导致模块烧毁。电机控制器结构日趋紧凑，对散热系统的要求越来越高。

铝型材挤压散热壳相较于压铸铝方案具有多重优势：一体式挤出型材导热性能优于传统压铸壳体（约201W/m·K vs 压铸铝96W/m·K），成型工艺简单，制造成本低；用料体积小，模具成本低，有利于减小产品体积和重量，提升整机功率密度；挤压铝型材可与其它结构件实施焊接，避免冗余的连接及密封结构。

上海钏斯铝业专为新能源汽车电机控制器、电控单元、逆变器等核心功率电子设备开发散热壳铝型材，集“散热+承载+防护”于一体。通过铝型材挤压成型直接形成内部散热翅片或水冷流道，两侧可集成安装滑槽或定位结构，适配不同电控平台的装配要求。

01 品质从原材料开始

采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定。选用6063-T5铝合金，兼具高导热性（约201W/m·K）和良好挤压成型性，可满足复杂内部结构的精密成型需求。

02 双模散热结构设计

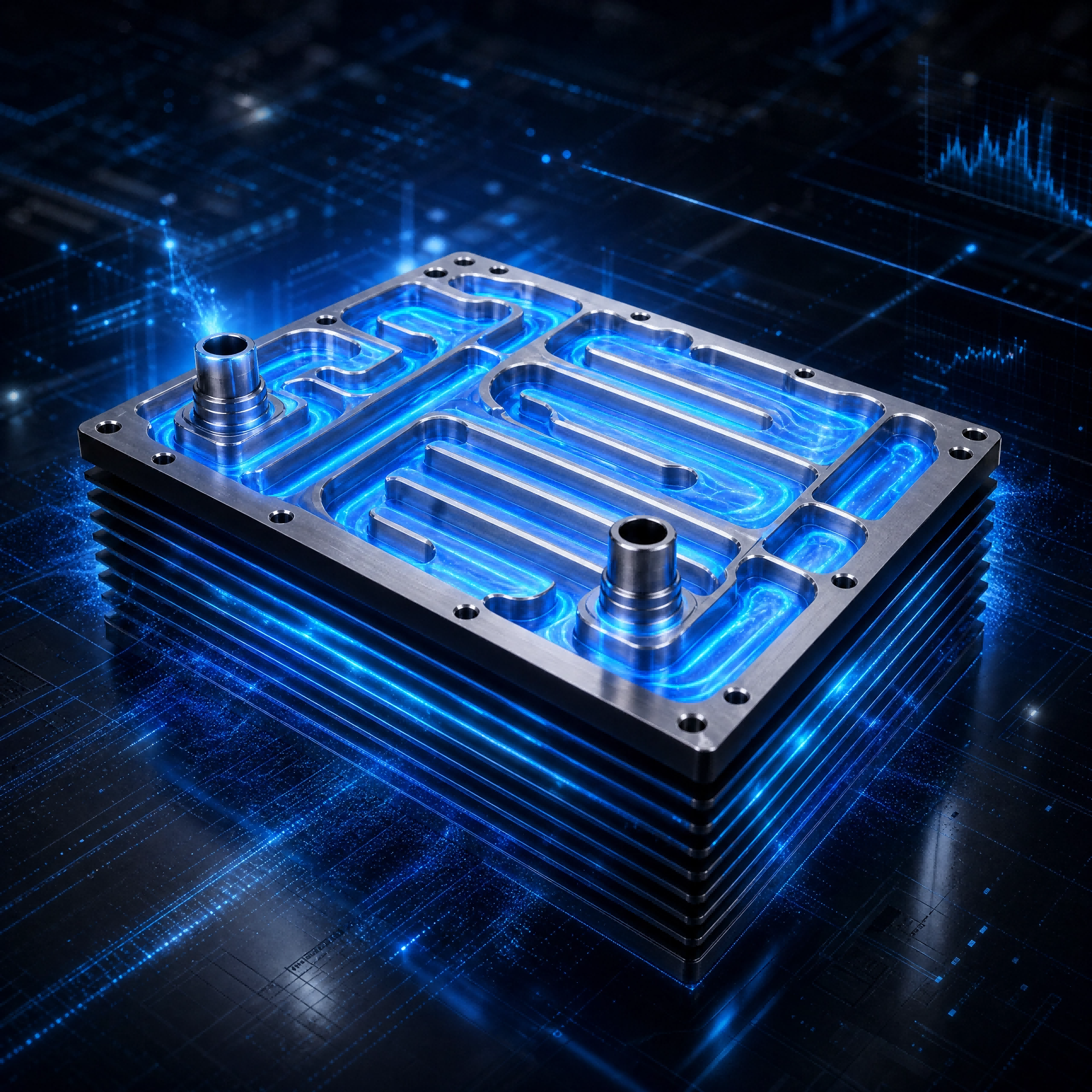

通过挤压成型直接形成内部散热翅片（风冷方案）或水冷流道（水冷方案），壳体结构兼容两种散热方式，客户可根据实际功率密度和安装空间选配。翅片可做高密齿结构（最小齿厚0.5mm），水冷流道可做蛇形或多流道并联结构。

03 高精度CNC加工

配备五轴CNC加工中心，可完成型材的精密切割、端面铣平、安装孔钻孔攻丝、密封槽铣削、进出水口加工等工序。加工精度±0.01-0.005mm，满足电控系统严苛的安装精度要求。

04 表面处理与密封兼容

表面做硬质阳极氧化处理，兼具绝缘性和耐磨性，适配高压电控系统绝缘耐压要求。型材端面可加工密封槽，兼容O型圈或密封胶，实现IP67/IP6K9K防护等级。

05 全工序自主管控

从挤压、CNC精加工到表面处理全流程自主完成，无需外协中转。配套CNC精铣、钻孔攻丝、定长精切等深加工，可直接交付电控组装线使用。

加工能力参数：

散热方案选型说明：

典型应用场景：

• 新能源汽车电机控制器散热外壳

• 电控单元散热壳体

• 逆变器散热外壳

• 车载充电机散热结构件

• DC-DC转换器散热壳体

• 功率模块（IGBT/SiC）散热组件

FAQ（常见问题）

Q1：电机控制器散热壳为什么需要专门定制？

A：电机控制器是新能源汽车的核心功率电子设备，控制器内部的IGBT或SiC功率模块在工作时产生大量热量，当IGBT芯片结温超过150℃时，不仅开关效率会骤降30%以上，还可能引发热失控导致模块烧毁。电控散热壳同时承担散热、承载、防护三大功能，需要与电控平台精确匹配。标准型材无法满足电控内部功率模块布局、密封槽位置等要求，必须根据具体电控方案专属开模设计。

Q2：挤压铝型材散热壳和压铸铝散热壳哪个更好？

A：挤压铝型材散热壳相较于压铸铝方案具有多重优势：一体式挤出型材导热性能优于传统压铸壳体（约201W/m·K vs 压铸铝96W/m·K），导热系数约是压铸铝的两倍；成型工艺简单，制造成本低；用料体积小，模具成本低，有利于减小产品体积和重量，提升整机功率密度；挤压铝型材可与其它结构件实施焊接，避免冗余的连接及密封结构。压铸铝的优势在于形状自由度更高，适合非常复杂的异形壳体。两者各有优劣，我司两种工艺均可支持，可根据电控方案推荐最优方案。

Q3：风冷和水冷散热壳有什么区别？

A：风冷方案通过挤压成型在壳体内部直接形成高密齿翅片（最小齿厚0.5mm），配合外部风扇强制对流散热，适用于功率密度较低、安装空间充裕的电控方案。水冷方案通过挤压成型在壳体内部形成蛇形流道或多流道并联结构，配合外接冷却液循环系统，导热效率更高，适用于功率密度较高、对散热效率要求苛刻的电控方案。壳体结构兼容两种散热方式，客户可根据实际功率密度和安装空间选配。

Q4：电机控制器散热壳为什么要做硬质阳极氧化处理？

A：电机控制器是高压电控设备（通常为300-800V高压平台），壳体表面需要具备良好的绝缘性以满足安规要求，同时需具备耐磨性以抵抗长期运行中的振动和磨损。硬质阳极氧化处理在壳体表面形成致密氧化膜，兼具绝缘性和耐磨性，适配高压电控系统的绝缘耐压要求。同时硬质氧化层耐腐蚀性强，可适应新能源汽车车载工况的恶劣环境。

Q5：电机控制器散热壳如何实现IP67/IP6K9K防护等级？

A：型材端面可加工密封槽，兼容O型圈或密封胶。配合合理的端盖设计和紧固方案，可实现IP67防护等级（完全防尘、短时浸水）甚至IP6K9K防护等级（高压高温水冲洗防护）。电控系统防护等级的达成需要散热壳与端盖、连接器、线束等零部件的密封配合，建议在设计阶段与我司沟通密封方案。

Q6：电机控制器散热壳的最小起订量和交期是多少？

A：最小起订量50kg。常规结构开模周期7-10天出样，批量交期7-12天。新能源汽车电控项目通常交期较紧，我司支持加急排产，具体根据项目需求确定。
