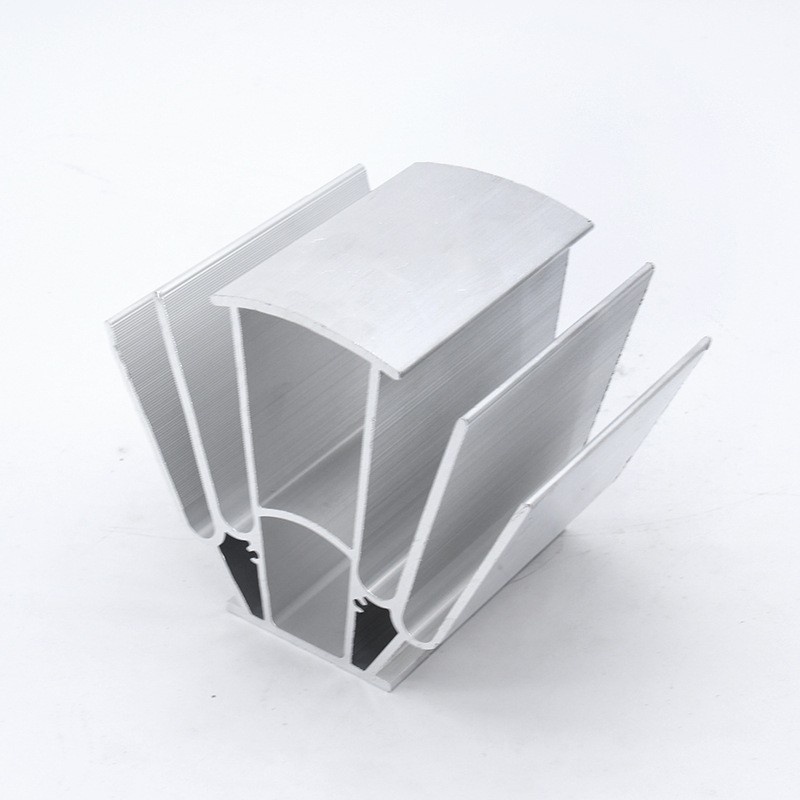

高精度铝型材开模

高精度铝型材是工业铝型材中技术要求最高的品类之一。它区别于普通工业型材的核心在于：尺寸公差、形位公差和应力控制均需达到精密级标准。

随着半导体设备、光学检测仪器、精密自动化装备等领域向高精尖方向发展，对铝型材的精度要求日益严苛——微米级的尺寸偏差、长期稳定的尺寸保持能力、极低的应力释放，缺一不可。

上海钏斯铝业专注高精度铝型材开模定制，从模具设计与仿真、超高精级型材挤压（合作产线）到CNC精密加工、极致去应力处理，全流程自主可控。

核心优势速览：

优势维度	技术指标	客户价值
🎯 超高精度	关键装配位≤±0.02mm，模具型腔±0.01mm	满足半导体/光学设备的微米级装配要求
📏 高直线度	≤0.1mm/m	长行程设备运行平稳
⬜ 高平面度	≤0.03mm/100mm	安装面贴合精度高，无需修整
❄️ 极致去应力	“淬火+双级时效+深冷+自然时效”	杜绝精度漂移，尺寸长期稳定
🔍 在线检测	激光检测系统实时管控	每批次精度一致性有保障
⚡ 快速交付	常规截面7-10天出样，数十公斤起订	适配半导体设备研发迭代快的特点

适用场景（对号入座）：

应用领域	典型设备	关键精度要求
半导体封测设备	晶圆传输设备、芯片封装设备	关键装配位≤±0.02mm，洁净级表面
光学检测设备	AOI检测设备、光学仪器机架	直线度/平面度极高，抗振动
精密仪器	电子显微镜、高端实验室分析设备	微米级精度，长期尺寸稳定
精密自动化	高精度检测工装、精密导轨	尺寸一致性好，重复定位精度
医疗影像设备	CT/MRI设备精密框架	尺寸精度+无磁要求
激光设备	激光器结构件、光学平台型材	平面度极高，抗振动稳定

01 A00原生铝锭+精密材质选型——微米级精度的源头保障

高精度型材对原材料均匀性要求极高——组织不均匀会导致后续加工变形，无法保证微米级精度。

采用A00级原生铝锭生产，材质纯净、组织致密、晶粒度均匀，是保障微米级精度的基础。

材质	特性	适用场景
6061-T6	综合性能优异，热处理后尺寸稳定性好	半导体设备框架、光学检测仪器（精度要求极高）
6063-T5	成型性好、表面光洁度高	精密自动化设备、医疗影像设备框架

可根据精度要求选用高纯度无杂质铝合金，杂质含量极低，适用于对材料纯净度有特殊要求的高端光学和半导体设备。

02 超精密模具设计——模具型腔精度±0.01mm

高精度铝型材的成型精度，始于模具精度。

• 采用进口高端模具钢，材质致密、耐磨性好

• 慢走丝精密加工，模孔尺寸精度可控

• 镜面抛光工艺，工作带表面光洁度Ra<0.8μm

• 模具型腔精度可达±0.01mm

• CAE金属流动仿真：开模前优化分流孔布局与工作带长度，从源头保障成型精度

03 超高精级挤压成型+在线激光检测

配套高精度挤压生产线与在线激光检测系统，全程实时管控型材尺寸波动。

精度项目	可达指标
关键装配位公差	≤±0.02mm
常规尺寸公差	±0.02mm至±0.04mm
超薄壁厚（0.6mm）壁厚公差	±0.05mm
直线度	≤0.1mm/m
平面度	≤0.03mm/100mm
平行度	≤0.04mm

挤压过程闭环管控温度与挤出速度，在线激光检测系统实时测量型材截面尺寸，发现偏差自动预警调整，保障每一米型材精度一致。

04 极致去应力处理——杜绝精度漂移

高精度型材最怕精度漂移——型材内部残余应力在长期使用中逐渐释放，导致设备精度下降。

采用 “淬火+双级时效+深冷处理+自然时效” 极致去应力工艺：

工艺环节	作用
淬火	固溶强化，保障材质性能
双级时效	充分释放挤压和热处理产生的内应力
深冷处理	消除残余奥氏体，稳定组织
自然时效	出库前稳定处理，确保尺寸长期稳定

内应力水平远低于行业常规标准，型材经精密机加工后变形量极小。长期在恒温环境下运行尺寸稳定，杜绝因应力释放导致的设备精度漂移。

05 高精级CNC加工——关键工序±0.01mm

配备五轴CNC加工中心等精密设备：

• CNC加工精度：±0.01-0.005mm

• 可完成精密切割、端面铣平、精密钻孔攻丝、微孔加工、镜面抛光等深加工工序

• 关键工序加工公差稳定控制在±0.01mm以内

• 适配半导体、光学、精密仪器行业的严苛装配要求

06 全流程品质管控——每批次三坐标全尺寸检测

生产环节设置多道品质管控节点：

• 原材料光谱检测

• 工序全检

• 成品三坐标全尺寸检测

每批次提供三坐标全尺寸检测报告与材质检测报告，严格执行ISO9001质量管理体系。

完整加工能力参数：

项目	参数/说明
适用场景	半导体设备、光学检测仪器、精密自动化装备
可选材质	6061-T6、6063-T5、高纯度无杂质铝合金
执行标准	GB/T 6892-2023超高精级、ISO9001
模具型腔精度	±0.01mm
关键装配位公差	≤±0.02mm
常规尺寸公差	±0.02mm至±0.04mm
超薄壁厚	0.6mm-5mm（可薄至0.6mm）
超薄壁壁厚公差	±0.05mm
最大外接圆	600-700mm
直线度	≤0.1mm/m
平面度	≤0.03mm/100mm
平行度	≤0.04mm
CNC加工精度	±0.01-0.005mm
表面处理	洁净级硬质阳极氧化、导电氧化、防静电涂层
开模周期	常规截面7-10天出样
批量交期	样品确认后10-15天交付
起订量	支持数十公斤级研发打样
生产产地	上海青浦

高精度铝型材精度等级参考：

精度等级	尺寸公差	形位公差	典型应用
超高精级	±0.02mm	直线度≤0.1mm/m	半导体设备、光学检测仪器
高精级	±0.05mm	直线度≤0.1mm/m	精密自动化设备、医疗设备
精密级	±0.1mm	直线度≤0.1mm/m	高端装备、检测设备

典型应用场景：

• 半导体封测设备：晶圆传输设备型材、芯片封装设备结构件

• 光学检测设备：AOI光学检测设备框架、光学仪器机架

• 精密仪器：电子显微镜配套结构件、高端实验室分析设备框架

• 精密自动化：高精度检测工装型材、精密自动化设备导轨

• 医疗影像设备：CT/MRI设备精密框架

• 激光设备：激光器结构件、光学平台型材

FAQ（常见问题）

Q1：高精度铝型材的精度能做到多少？

A：关键装配位尺寸公差可稳定控制在≤±0.02mm，模具型腔精度可达±0.01mm；常规尺寸公差±0.02mm至±0.04mm；超薄壁型材（0.6mm）壁厚公差可达±0.05mm；直线度≤0.1mm/m；平面度≤0.03mm/100mm；平行度≤0.04mm；CNC加工精度±0.01-0.005mm。精度取决于截面复杂程度、壁厚要求和材质选择。提供图纸或技术要求，工程部评估后给出最优精度方案。常规交货标准按GB/T 6892-2023超高精级执行。

Q2：高精度铝型材如何保证尺寸长期稳定？

A：高精度型材的核心在于尺寸公差、形位公差和应力控制均达到精密级标准。我司通过三道环节保证：①极致去应力工艺——“淬火+双级时效+深冷处理+自然时效”，内应力水平远低于行业常规标准；②精密模具设计——进口高端模具钢+慢走丝精密加工+镜面抛光，模具型腔精度±0.01mm；③在线激光检测——挤压过程实时管控尺寸波动，确保批次一致性。型材经精密机加工后变形量极小，长期在恒温环境下运行尺寸稳定，杜绝因应力释放导致的设备精度漂移。

Q3：高精度铝型材的半导体/光学级表面处理有什么特殊要求？

A：半导体和光学设备对表面处理有特殊要求：①洁净度——表面膜层致密无孔隙、低颗粒析出、VOC释放量极低，适配Class10-Class1000洁净环境；②导电/防静电——半导体设备需防止静电积累，可选导电氧化或防静电涂层；③尺寸精度保持——需严格控制膜层厚度，避免影响精密装配尺寸。我司可根据设备使用环境和洁净度要求推荐表面处理方案，每批次提供膜厚检测报告。

Q4：高精度铝型材可选用哪些材质？

A：三种材质可选：6061-T6——综合性能优异，热处理后尺寸稳定性好，适用于半导体设备框架、光学检测仪器等对精度要求极高的场景；6063-T5——成型性好、表面光洁度高，适用于精密自动化设备、医疗影像设备框架；高纯度无杂质铝合金——杂质含量极低，组织致密，适用于对材料纯净度有特殊要求的高端光学和半导体设备。我司根据精度要求和应用场景推荐最优材质方案。

Q5：高精度铝型材的开模周期和起订量是多少？

A：常规截面7-10天出样，批量交付10-15天。支持数十公斤级研发打样，适配半导体、光学设备行业“定制化程度高、研发迭代快、订单量小”的特点，小批量精密订单优先排产。量产项目可锁定专属产能。开模周期取决于精度等级和截面复杂程度——超高精级（公差±0.02mm）型材因模具精度要求高，开模周期略长于普通精密级型材。
