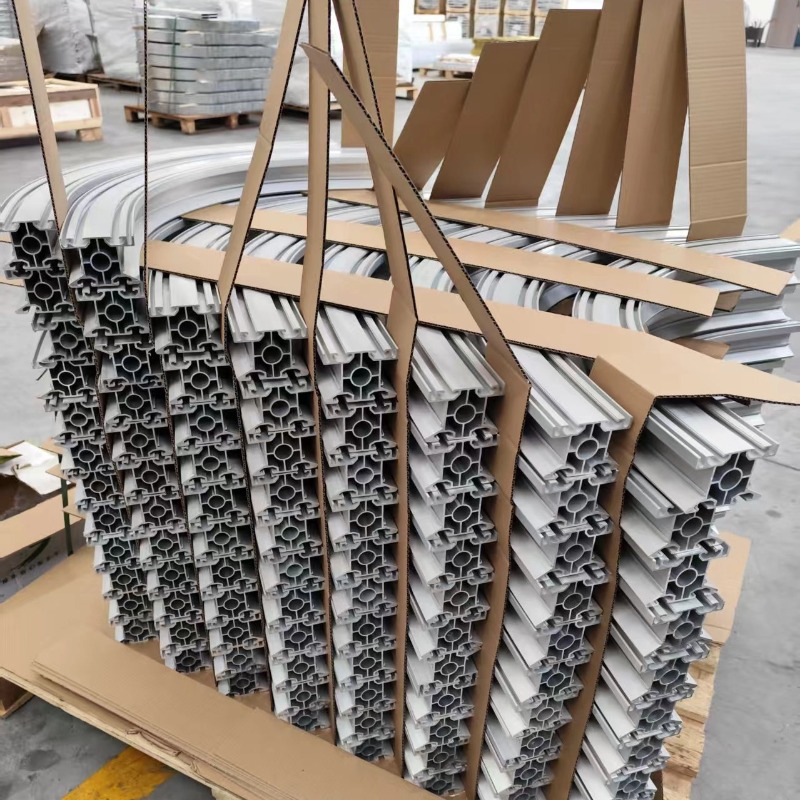

异形复合折弯

异形截面铝型材复合折弯加工，是指在同一根型材上完成多个角度、多个方向的连续折弯成型。多腔体型材、不对称截面型材的复合折弯难度远高于常规型材——腔体结构在折弯时容易变形塌陷，不对称截面受力不均容易产生扭转和尺寸偏差。很多折弯厂能做单次折弯，但遇到多角度复合折弯就难以保证各段角度一致性和总长精度。

上海钏斯铝业配备数控折弯机等精密加工设备，可完成2-5段不同角度的连续折弯成型。通过数控精确定位和分段回弹补偿，确保批量产品角度一致性。从挤压、折弯到CNC加工、表面处理全流程一站式交付。

01 品质从原材料开始

采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保异形型材在复合折弯工况下的结构完整性。

02 精密折弯设备

配备数控折弯机、CNC加工中心，加工精度可控制在±0.01mm。

03 分段回弹补偿

每段折弯独立调整角度，保证异形截面折弯角度一致，避免扭转。

04 一站式交付服务

从挤压、折弯到CNC加工、表面处理全流程一站式交付，客户只需对接一个供应商。

加工能力参数：

项目	参数/说明
适用截面类型	多腔体型材、不对称截面、异形截面
折弯形式	2-5段连续折弯、多角度复合折弯、异形折弯
适用壁厚	1mm-6mm
最大加工长度	6500mm
单段折弯角度	30°-150°
角度公差	±1°
相邻折弯段间距	±0.5mm
总长累计偏差	≤±2mm
适用材质	6063-T5、6061-T6
加工设备	数控折弯机、CNC加工中心
配套加工	CNC铣削、钻孔、攻丝、切割
表面处理	阳极氧化、静电喷涂
执行标准	GB/T 6892-2023、ISO9001
生产产地	上海青浦

复合折弯类型：

折弯类型	说明	典型应用
2段同向折弯（U型）	同一方向两次折弯	输送线支架、设备底座
2段异向折弯（Z型）	相反方向两次折弯	设备连接件、过渡支架
3段复合折弯	多方向多次折弯	设备复合框架、机柜骨架
4-5段连续折弯	复杂多段折弯	复杂结构件、非标连接件

典型应用场景：

• 自动化设备复合框架

• 机柜多折弯结构

• 输送线复合支架

• 多角度连接件

• 新能源设备结构件

FAQ（常见问题）

Q1：异形截面复合折弯和常规型材折弯有什么区别？

A：常规型材折弯（如实心或简单对称截面）受力均匀，单次折弯即可完成。异形截面复合折弯的难度远高于常规型材——多腔体型材在折弯时腔体结构容易变形塌陷，不对称截面受力不均容易产生扭转和尺寸偏差。我司通过分段回弹补偿（每段折弯独立调整角度）和精密模具控制，有效解决异形截面复合折弯的难题。

Q2：复合折弯的2-5段连续折弯是什么意思？

A：复合折弯是指在同一根型材上完成多个角度、多个方向的连续折弯成型。2段同向折弯形成U型结构，适用于输送线支架、设备底座；2段异向折弯形成Z型结构，适用于设备连接件、过渡支架；3段复合折弯适用于设备复合框架、机柜骨架；4-5段连续折弯适用于复杂结构件、非标连接件。段数越多、方向越复杂，折弯难度越高。我司可完成2-5段连续折弯成型。

Q3：多腔体型材折弯时如何防止腔体变形塌陷？

A：多腔体型材在折弯时，内部空腔缺乏支撑，极易发生塌陷变形。我司通过两个措施防止腔体变形：一是在折弯模具中增加内腔支撑结构，在弯曲过程中从内部支撑型材空腔；二是在折弯过程中控制速度和压力，避免局部受力过大。折弯后经全检确认截面形状完整，确保腔体尺寸满足装配要求。

Q4：不对称截面型材折弯时如何防止扭转？

A：不对称截面型材受力不均匀，折弯时容易产生扭转和尺寸偏差。我司针对不对称截面制定专用折弯方案：通过分段回弹补偿精确控制每段折弯角度，并通过专用夹具固定型材位置，防止折弯过程中的扭转变形，保证各段角度一致性和总长精度。

Q5：复合折弯加工怎么收费？

A：按折弯段数、型材截面复杂度、壁厚综合计价。2段折弯按件计价，3-5段多段复合折弯需额外评估工时和工艺难度。提供来样免费评估报价，欢迎联系杜经理 13611846009。

Q6：复合折弯的最小起订量和交期是多少？

A：起订量50kg，支持小批量打样。样品交期7-10天（需调试多段折弯参数），批量交期样品确认后10-20天。复合折弯因需调试多段角度和分段回弹补偿，建议确认首件效果后再批量生产。
