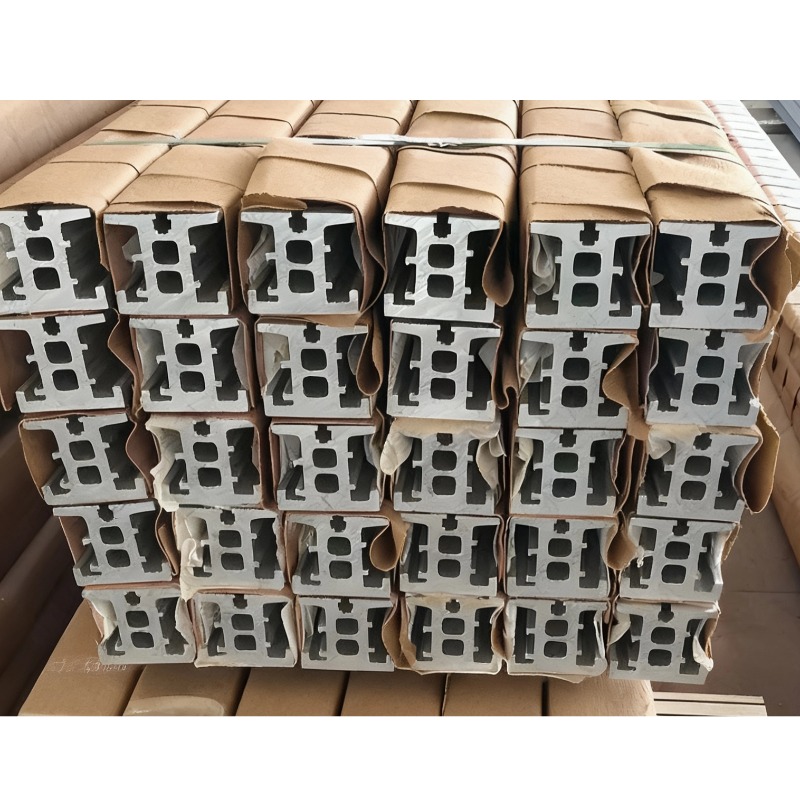

重载RGV轨道

重载RGV小车承载数百公斤至吨级物料，轨道强度不够导致变形？高速运行时轨道精度不足，小车晃动定位偏差大？普通阳极氧化不耐磨，轨道工作面很快磨损？

重载轨道选错了，小车就跑不稳、停不准、用不长。

RGV（有轨制导车）和AGV（自动导引车）是智能仓储与自动化物流系统的核心搬运设备。重载RGV/AGV轨道承载的是数百公斤至吨级的物料，轨道精度和强度直接决定小车跑得稳不稳、定位准不准、设备寿命长不长。

材质选用6061-T6高强度铝合金，经T6热处理后屈服强度≥240MPa，抗冲击性强，适配500kg-1000kg级重型RGV/AGV及堆垛机运行需求。可定制加厚重载截面轨道，集成导向槽、安装固定位等功能结构。五轴CNC一体精加工，直线度≤1.5mm/10m，双轨平行度≤±0.8mm/10m，尺寸公差±0.02mm至±0.04mm，行走定位精度≤±3mm。轨道工作面可做硬质阳极氧化处理，适配2.5m/s高速运行及高频次往复搬运工况。

核心优势速览：

优势维度	技术指标	客户价值
💪 高强度	6061-T6，屈服≥240MPa	重载500-1000kg不变形
🎯 高精度	定位精度≤±3mm，直线度≤1.5mm/10m	重载小车定位精准
🔧 双轨平行度	≤±0.8mm/10m	杜绝侧向力，降低轮组磨损
🚀 高速适配	运行速度≤2.5m/s	满足高效率物流场景
🛡️ 硬质氧化	膜厚高、硬度高、耐磨性好	高频重载工况寿命长
📐 大截面定制	200×100mm加厚重载截面	承载能力强、刚性足
⚡ 快速交付	常规规格7-10天出样，50kg起订	项目周期可控

重载RGV轨道 vs 轻载RGV轨道：

对比维度	重载RGV轨道	轻载RGV轨道
适用载重	500kg-1000kg	≤300kg
合金材质	6061-T6	6063-T5
屈服强度	≥240MPa	≥170MPa
截面规格	200×100mm加厚重载截面	40×40mm/60×60mm
表面处理	硬质阳极氧化	普通阳极氧化
运行速度	≤2.5m/s	≤1.5m/s
适用场景	重型立体仓库/堆垛机/重载输送	轻型穿梭车/电子装配线

铝合金重载轨道 vs 钢制重载轨道：

对比维度	铝合金重载轨道	钢制重载轨道
密度	2.7g/cm³	7.8g/cm³
重量	轻（钢材1/3）	重
屈服强度	≥240MPa（媲美钢材）	235-355MPa
耐腐蚀性	优异（硬质氧化）	差（需定期涂油防锈）
安装便捷性	高	低（需起重设备）
维护成本	低（免维护）	高（定期防锈）
全生命周期成本	低	高

选型参考：

应用场景	推荐材质	推荐截面	关键要求
重型立体仓库RGV	6061-T6	200×100mm	屈服≥240MPa，定位精度≤±3mm
堆垛机地轨系统	6061-T6	200×100mm	双轨平行度≤±0.8mm/10m
重载自动化输送线	6061-T6	200×100mm	高速2.5m/s，硬质氧化
大型物流分拣中心	6061-T6	200×100mm	高频运行、耐磨性好
新能源电池仓储物流	6061-T6	200×100mm	耐腐蚀、轻量化
汽车总装线重载输送	6061-T6	非标定制	高强度、长期稳定

典型应用场景：

• 重型立体仓库RGV穿梭车轨道

• 堆垛机地轨系统

• 重载自动化输送线

• 大型物流分拣中心轨道

• 新能源电池仓储物流输送轨道

• 汽车总装线重载输送轨道

FAQ（常见问题）

Q1：重载轨道为什么要用6061-T6，而不是6063-T5？

A：6061-T6经T6热处理后屈服强度≥240MPa，抗冲击性和抗疲劳强度显著优于6063-T5（屈服强度约170MPa）。重载RGV/AGV及堆垛机运行负载大（500kg-1000kg）、冲击力强，使用6061-T6能够有效抵抗长期运行产生的变形和疲劳损伤。重载场景标配6061-T6。

Q2：硬质阳极氧化和普通阳极氧化有什么区别？

A：硬质阳极氧化是在低温、高电流密度下进行的氧化工艺，生成的氧化膜厚度可达40-60μm（普通阳极氧化为10-15μm），表面硬度HV≥300（普通为HV100-150），耐磨性提升3倍以上。重载轨道工作面经硬质阳极氧化处理后，可适配2.5m/s高速运行及高频次往复搬运工况，使用寿命显著延长。重载场景建议标配硬质氧化。

Q3：重载轨道的使用寿命有多长？

A：在正常工况下（负载≤1000kg、速度≤2.5m/s、定期维护），6061-T6材质+硬质阳极氧化处理的重载轨道使用寿命可达10年以上。轨道工作面硬质氧化层的耐磨性是决定寿命的关键因素，建议定期检查工作面磨损情况，及时清理轨道表面的异物和积尘。

Q4：200×100mm大截面轨道，开模周期和交期多久？

A：常规大截面轨道（200×100mm）开模周期7-10天出样，批量交期样品确认后10-15天交付。大截面轨道模具设计需经CAE仿真优化，确保壁厚均匀、尺寸稳定。

Q5：重载轨道的双轨平行度能保证多少？

A：五轴CNC一体精加工确保轨道整体精度统一，双轨平行度误差≤±0.8mm/10m，保证RGV/AGV小车在长距离运行时的稳定性和定位精度。建议双轨安装时使用激光对中仪校准，确保平行度达到设计要求。

Q6：重载轨道在2.5m/s高速运行时对安装精度有什么特殊要求？

A：重载轨道适配2.5m/s高速运行，安装精度要求比常规速度轨道更高：轨道直线度需控制在≤1.0mm/10m（常规为1.5mm/10m），高速运行时微小偏差会被放大；双轨平行度需控制在≤±0.5mm/10m（常规为±0.8mm/10m）；轨道拼接处高差需≤0.2mm（常规为0.3mm），缝隙≤0.3mm（常规为0.5mm）。建议高速重载轨道安装时使用激光跟踪仪进行全过程精度校准，安装完成后进行2.5m/s速度试运行验证。

Q7：重载轨道的起订量和交期是多少？

A：起订量50kg。常规规格7-10天出样，批量交期样品确认后10-15天。大截面重载轨道需经CAE仿真优化，建议提前沟通载重要求和截面尺寸。
