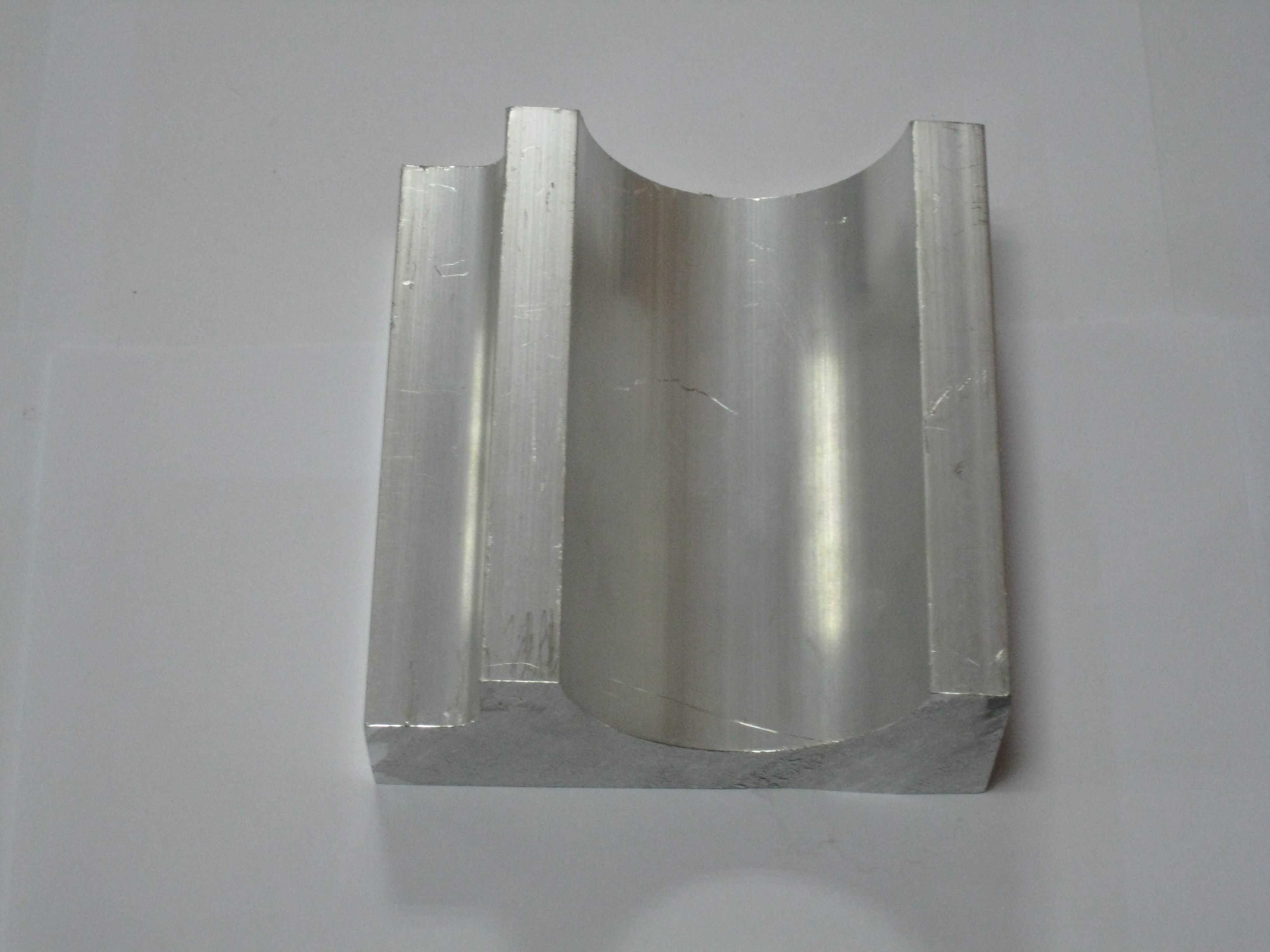

特种合金铝型材开模

特种合金铝型材开模定制，面向航空航天、国防工业、高端装备等对材料性能有极致要求的领域。7系（7075/7050）和2系（2024/2A12）铝合金是目前商用铝合金中强度最高的系列，广泛应用于飞机结构件、航天器、无人机、国防装备等关键承力部件。

7075-T6是Al-Zn-Mg-Cu系超硬铝合金，被誉为“航空铝合金”，是商用最强力铝合金之一。经T6固溶+人工时效后，常温抗拉强度达524MPa，0.2%屈服强度稳定在455MPa，延伸率保持在11%，硬度150HB。T6状态静强度最高，在150℃以下保持高的强度，并有特别好的低温强度。7075-T6强度可媲美普通钢材，是飞机结构件、机翼主梁、无人机起落架等超高强度场景的理想用材。

7050铝合金具有高强度、高韧度、耐疲劳、耐损伤等特性，其制造技术被称为铝合金中的“天花板”。7050铝合金抗拉强度可达500-562MPa，屈服强度434-490MPa。具有极高的强度及抗剥落腐蚀和抗应力腐蚀断裂的性能，常用于飞机结构件、中厚板挤压件、自由锻打件与模锻件。C919大飞机机身使用的铝材中，有50%以上出自7050铝合金，主要用于飞机的机翼梁、壁板等关键承力部件。

2A12（2024）是Al-Cu-Mg系硬铝合金，抗拉强度≥420MPa，屈服强度≥265MPa。2A12合金抗疲劳性能优异，在交变载荷下疲劳强度明显高于6系和5系铝合金，适合长期承受振动或循环应力的部件。该合金耐热性好，工作温度<150℃，温度高于125℃时2024合金的强度甚至高于7075合金。2A12是飞机蒙皮、翼肋等抗疲劳结构的理想用材。

01 品质从原材料开始

采用A00原生铝锭生产的高纯度特种铝合金，不含废铝，材质纯净、组织致密、力学性能稳定。7075、7050、2A12等特种铝合金对原材料纯净度要求极高，原生铝锭是保障高性能合金成型质量的基础。

02 特种合金专属挤压工艺

2系和7系铝合金的挤压难度远高于6系铝合金——挤压温度范围窄、变形抗力大、对模具磨损严重。针对不同合金牌号的特性，优化挤压温度、速度和冷却参数。7075-T6采用“在线淬火+双级时效”工艺，7050采用T74/T7351特殊时效制度保障抗应力腐蚀性能，2A12采用固溶处理+人工时效。每一款特种合金截面均独立设计专属模具。

03 高精级CNC加工

配备五轴联动CNC加工中心等精密设备，可完成特种合金型材的精密切割、端面铣平、精密镗孔、钻孔攻丝等深加工工序。加工精度±0.01-0.005mm，关键装配位尺寸公差稳定控制在≤±0.02mm至±0.03mm。多台进口机床及超长铝型材加工中心行程长达6.5米。

04 质量体系与探伤检测

可配合AMS（航空材料规范）及GJB（国军标）质量管理体系要求。可配合超声波探伤、渗透探伤等无损检测手段，确保型材内部无裂纹、气孔、夹杂等缺陷。每批次提供三坐标全尺寸检测报告、材质检测报告与力学性能检测报告。

加工能力参数：

项目	参数/说明
可选材质	7075-T6、2A12（2024）、7050
7075-T6抗拉强度	≥524MPa
7075-T6屈服强度	≥455MPa
7075-T6硬度	150HB
7075-T6延伸率	≥11%
2A12抗拉强度	≥420MPa
2A12屈服强度	≥265MPa
7050抗拉强度	500-562MPa
执行标准	GB/T 6892-2023超高精级，可配合AMS/GJB
关键装配位公差	≤±0.02mm至±0.03mm
常规尺寸公差	±0.02mm至±0.04mm
CNC加工精度	±0.01-0.005mm
最大外接圆	600-700mm
最大加工长度	6500mm
表面处理	阳极氧化、硬质氧化、导电氧化、包铝处理
配套检测	三坐标检测、超声波探伤、渗透探伤（可配合）
挤压设备	600T-12000T（合作产线）
开模周期	常规结构8-12天出样
批量交期	样品确认后12-18天
起订量	支持50kg级研发打样
生产产地	上海青浦

特种合金铝型材选型参考：

合金牌号	抗拉强度	硬度	关键特性	典型应用
7075-T6	≥524MPa	150HB	强度最高，商用最强铝合金之一	飞机结构件、机翼主梁、起落架、无人机
7050	500-562MPa	—	抗应力腐蚀、抗剥落腐蚀极佳	飞机机翼梁、壁板、关键承力部件
2A12（2024）	≥420MPa	120HB	抗疲劳性能卓越、耐热性好	飞机蒙皮、翼肋、抗疲劳结构

典型应用场景：

• 航空航天：飞机机身框架与翼肋型材、机翼主梁、起落架支撑结构

• 无人机：工业无人机机臂、起落架

• 航天器与运载火箭：火箭箭体承力框、舱段结构件、卫星支架

• 国防工业：国防装备结构件、特种车辆车体结构

• 高端装备：精密机械主轴、高端模具导柱

• 高端运动器材：高性能自行车架、高尔夫球头

• 机载设备：雷达天线结构件、机载设备框架、导弹舱体与翼面型材

FAQ（常见问题）

Q1：特种合金铝型材和普通6系铝型材有什么区别？

A：特种合金铝型材（7系/2系）是目前商用铝合金中强度最高的系列，7075-T6抗拉≥524MPa，屈服≥455MPa，强度可媲美普通钢材，远超6系铝合金（6061-T6抗拉≥260MPa）。7075被称为超高强铝合金，屈服强度接近抗拉强度，屈服比高，比强度也很高。但挤压难度远高于6系——挤压温度范围窄、变形抗力大、对模具磨损严重。适用于航空航天、国防工业、高端装备等对材料性能有极致要求的领域。

Q2：7075-T6、2A12（2024）、7050三种特种合金怎么选？

A：7075-T6是商用最强铝合金之一，抗拉≥524MPa，硬度150HB，在150℃以下保持高的强度，并有特别好的低温强度，是飞机结构件、机翼主梁、无人机起落架等超高强度场景的理想用材。2A12（2024）抗拉≥420MPa，抗疲劳性能卓越，在交变载荷下疲劳强度明显高于6系和5系合金，耐热性好（<150℃），温度高于125℃时2024合金强度甚至高于7075，是飞机蒙皮、翼肋等抗疲劳结构的理想用材。7050抗拉500-562MPa，具有极高的强度及抗剥落腐蚀和抗应力腐蚀断裂的性能，C919大飞机机身用铝材中50%以上为7050铝合金，主要用于机翼梁、壁板等关键承力部件。我司根据使用场景和性能要求推荐最合适的材质方案。

Q3：特种合金铝型材的挤压难度为什么比6系高？

A：7系和2系铝合金的挤压温度范围窄、变形抗力大、对模具磨损严重。6系合金挤压温度窗口宽、流动性好，挤压难度相对较低。特种合金（尤其是7075）需要严格控制铝棒温度、挤压筒温度、模具温度和挤压速度，稍有偏差就会导致组织不均匀、力学性能不达标或模具早期失效。7050铝合金的制造技术被称为铝合金中的“天花板”，其挤压和热处理工艺要求极高。我司针对不同合金牌号特性优化挤压工艺：7075-T6采用“在线淬火+双级时效”工艺；7050采用T74/T7351特殊时效制度保障抗应力腐蚀性能；2A12采用固溶处理+人工时效。

Q4：特种合金铝型材的精度能达到多少？

A：关键装配位尺寸公差稳定控制在≤±0.02mm至±0.03mm，常规尺寸公差±0.02mm至±0.04mm，CNC加工精度±0.01-0.005mm。7075细小晶粒使得深度钻孔性能更好，工具耐磨性增强。可配合AMS（航空材料规范）及GJB（国军标）质量管理体系要求。每批次提供三坐标全尺寸检测报告、材质检测报告与力学性能检测报告。

Q5：2A12（2024）铝合金的耐腐蚀性如何？

A：2A12铝合金切削加工性能优良，但耐腐蚀性较差，通常采用阳极氧化、涂漆或包铝层进行防护。在航空航天应用中，2A12板材通常带有包铝层（纯铝包覆）以提高耐腐蚀性能。我司可根据客户要求配套阳极氧化、硬质氧化、包铝处理等表面处理方案，满足不同使用环境的耐腐蚀要求。

Q6：特种合金铝型材的最小起订量和交期是多少？

A：最小起订量支持50kg级研发打样。常规结构开模周期8-12天出样，批量交期样品确认后12-18天交付。特种合金因挤压难度高、热处理工艺复杂（如7050需T74/T7351特殊时效制度），交期长于普通6系型材，建议提前沟通材质、截面复杂度和检测要求。
