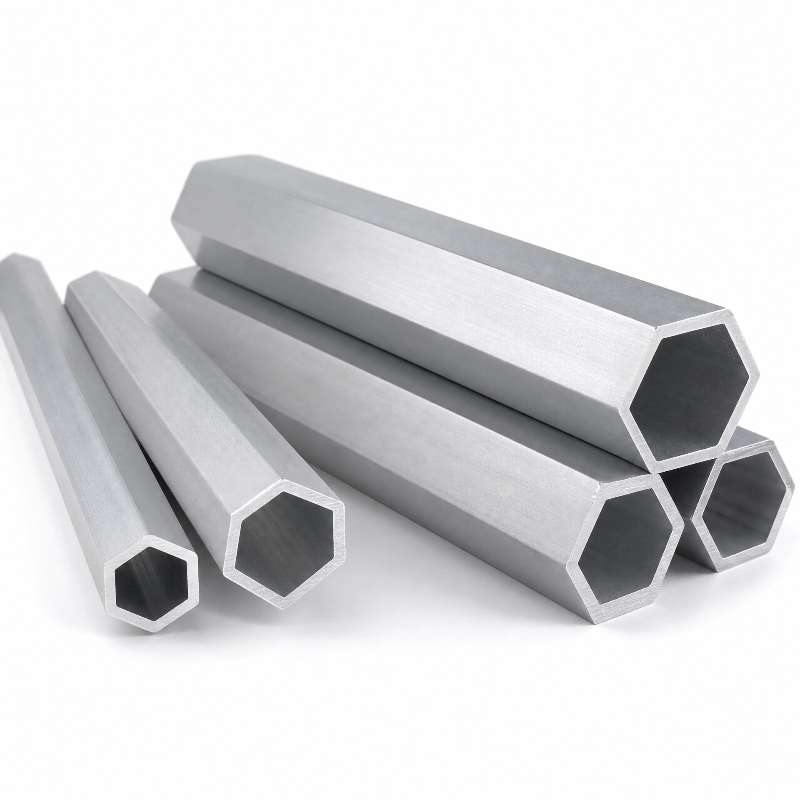

非标无缝异型管

产品需要非圆形截面的管材，但又要求承压密封？方管需要四边平直无焊缝？椭圆管要求外观流线型无拼接痕迹？六角管要求各边尺寸一致、角度精准？

这些需求，有缝异型管满足不了。 组合模挤压或折弯焊接的有缝异型管，存在焊缝缺陷、截面精度低、壁厚不均匀、外观有痕迹等问题。当管材用于液压气动、精密仪器或外观要求高的场景时，焊缝就是最薄弱的环节。

上海钏斯铝业采用穿孔挤压无缝成型工艺生产非标无缝异型管——管体无焊缝、无拼接，截面精度高、壁厚均匀、组织致密、力学性能稳定。无论方形、矩形、椭圆、六角、八角、三角、D形还是各种不规则截面，均可按图定制。

核心优势速览：

优势维度	技术指标	客户价值
🔧 无缝成型	穿孔挤压一次成型，无焊缝无拼接	密封性好、承压能力强、外观整洁
📐 截面丰富	方/椭圆/六角/八角/三角/D形/跑道形及不规则定制	满足各类非圆形截面结构需求
🎯 高精度	壁厚均匀、截面尺寸精准	精密装配无需修整
🪶 宽范围	外径/边长φ10mm-φ626mm，壁厚0.5mm-50mm	从小型精密件到大型结构件全覆盖
🏗️ 多材质	6061-T6 / 7075-T6 / 2A12 / 6063-T5	强度可匹配不同受力工况
⚡ 快速交付	常规截面7-10天出样，50kg起订	研发周期短，项目进度可控

常见异型无缝管截面形状：

截面形状	特点	典型应用
方管/矩形管	四边平直，装配方便	设备框架、结构支撑、家具管材
椭圆管	流线型外观，手感舒适	医疗器械、运动器材、装饰管材
六角管/八角管	多边结构，防转动	传动轴、紧固件、模具配件
D形管	一面平直一面弧形	电子产品外壳、把手、导轨
三角管	三边结构，稳定性好	桁架结构、特殊支架
面包形管	弧形表面，美观大方	建筑装饰、展示架、灯具
跑道形管	两端弧形中间平直	运动器材、滑轨、特殊结构件
不规则定制截面	按客户图纸专属开模	各类非标定制需求

非标无缝异型管 vs 有缝异型管：

对比维度	无缝异型管（穿孔挤压）	有缝异型管（组合模挤压/折弯焊接）
管体结构	整体无缝，组织致密	有拼接焊缝或组合模接缝
截面精度	高（尺寸精准、壁厚均匀）	一般（焊缝处尺寸偏差大）
密封性	优良（无泄漏风险）	一般（焊缝为潜在泄漏点）
承压能力	高	较低
外观质量	无焊缝痕迹，整洁美观	焊缝可见
适用场景	承压/密封/外观要求高	一般装饰/轻载结构

适用场景（对号入座）：

应用领域	典型用途	推荐截面	关键要求
自动化设备	异形框架管材、结构支撑	方管/矩形管	高强度、高精度
医疗器械	结构管、手术器械管材	椭圆管/D形管	表面光洁、手感舒适
精密仪器	异形管件、光学仪器管材	方管/圆管	高精度、尺寸稳定
电子产品	外壳管材、手持设备壳体	D形管/椭圆管	外观质感、装配精度
汽车零部件	异型管、座椅骨架	方管/椭圆管	高强度、轻量化
航空航天	异形结构件、无人机骨架	方管/椭圆管/定制	超高强度、极致轻量
散热器	异形散热管、热交换器管	跑道形/定制	散热效率、壁厚均匀
家具/展架	异形管材、办公家具框架	方管/椭圆管	外观美观、表面光洁

01 A00原生铝锭+高端材质矩阵——异型无缝管的品质基础

采用A00级原生铝锭生产，不含废铝，材质纯净、力学性能稳定。异型无缝管形状不对称、壁厚偏差大，对原材料均匀性要求更高——原生铝锭是保障异型截面成型质量的基础。

材质	特性	推荐场景
6061-T6	综合性能优异，强度高	结构件、框架管材（最常用）
6063-T5	高光洁度、阳极氧化效果好	外观件、装饰管、电子产品外壳
7075-T6	航空级，强度极高	航空航天、重载结构、高端设备
2A12（硬铝）	强度高，航空级	航空航天结构件、高强场景
5052	耐腐蚀性好	海洋环境、化工设备
3003	防锈铝	一般工业管材

02 穿孔挤压无缝成型——异型管的工艺突破

采用穿孔挤压方法生产无缝异型管，管体无焊缝、无拼接。

异型无缝管的生产难点在于形状不对称、壁厚偏差大所造成的金属流动不均——不同部位的金属流动速度差异大，容易导致壁厚偏差、弯曲、扭拧等缺陷。

通过三方面系统解决：

1. 优化分流孔布局与工作带长度——保障金属流动均匀，角部充填饱满

2. 严格工艺控制——采用短棒、高温、慢速的挤压工艺，重点控制 “三温” （铝棒温度、挤压筒温度、模具温度）

3. 专属挤压工装——针对异型管形状特点设计专属工装，保障成型质量

截面形状支持：方管、矩形管、椭圆管、六角管、八角管、三角管、D形管、面包形管、跑道形管及各种不规则定制截面。

03 高精级CNC加工——精密装配一步到位

配备五轴CNC加工中心等精密设备，可完成异型管的精密切割、端面铣平、钻孔攻丝等深加工工序。

• CNC加工精度：±0.01-0.005mm

• 壁厚均匀、截面尺寸精准，满足精密装配要求

• 支持来图定制非标截面尺寸，减少客户后续加工环节

04 现代化检测实验室——全流程品质管控

严格执行ISO9001质量管理体系，每批次提供材质检测报告与尺寸检测报告。产品符合GB/T 6892-2023高精级标准。

完整加工能力参数：

项目	参数/说明
可选材质	6061-T6、6063-T5、7075-T6、2A12、5052、3003等
截面形状	方管、矩形管、椭圆管、六角管、八角管、三角管、D形管、面包形管、跑道形管、不规则定制截面
外径/边长范围	φ10mm-φ626mm（按截面形状定制）
壁厚范围	0.5mm-50mm
长度范围	按客户图纸定制，最长20M
执行标准	GB/T 6892-2023高精级
挤压方式	穿孔挤压无缝成型
表面处理	素材、阳极氧化（本色/彩色）、粉末喷涂、拉丝、抛光、电泳涂装
深加工配套	CNC精切、钻孔攻丝、端面铣平
开模周期	常规截面7-10天出样
批量交期	10-15天
起订量	50kg
生产产地	上海青浦

典型应用场景：

• 自动化设备异形框架管材

• 医疗器械结构管、手术器械管材

• 精密仪器异形管件、光学仪器管材

• 电子产品外壳管材、手持设备壳体

• 汽车零部件异型管、座椅骨架管材

• 航空航天异形结构件、无人机骨架管材

• 散热器异形管、热交换器管材

• 轨道交通异形管、车辆内饰管材

• 家具异形管材、办公家具框架

• 通讯设备异形结构件、天线管材

• 模具导柱导套、自动化机械零件

• SMT载具、PC板焊锡载具

FAQ（常见问题）

Q1：非标无缝异型管和有缝异型管有什么区别？

A：非标无缝异型管采用穿孔挤压工艺一次成型，管体无焊缝、无拼接，截面精度高、壁厚均匀、力学性能稳定。有缝异型管通过板材折弯焊接或组合模挤压成型，存在焊缝。无缝异型管的优势在于无焊缝缺陷，密封性好、承压能力强、外观整洁，适用于对密封性、承压能力和外观有较高要求的场景。

Q2：非标无缝异型管可以定制哪些截面形状？

A：可定制方管、矩形管、椭圆管、六角管、八角管、三角管、D形管、面包形管、跑道形管及各种不规则定制截面。客户提供截面图纸，专属开模定制。截面形状越复杂，对模具设计和工艺控制要求越高。

Q3：非标无缝异型管的外径/边长和壁厚范围是多少？

A：外径/边长范围φ10mm-φ626mm（按截面形状定制），壁厚范围0.5mm-50mm。不同截面形状尺寸范围略有差异——方管/矩形管边长可达600mm，椭圆管长轴可达500mm，六角管/八角管对边距可达200mm，异形截面按图纸定制。

Q4：非标无缝异型管可选用哪些材质？

A：可选用6061-T6（高强度、综合性能优异，适用于结构件）、6063-T5（高光洁度、阳极氧化效果好，适用于外观件）、7075-T6（航空级超高强度，适用于航空航天）、2A12（硬铝，适用于航空航天结构件）、5052（耐腐蚀性好）、3003（防锈铝）。异型无缝管形状不对称、壁厚偏差大，对原材料均匀性要求更高。

Q5：异型无缝管的生产难点是什么？如何解决？

A：异型无缝管的生产难点在于形状不对称、壁厚偏差大所造成的金属流动不均——不同部位的金属流动速度差异大，容易导致壁厚偏差、弯曲、扭拧等缺陷。我司通过三方面解决：优化分流孔布局与工作带长度保障金属流动均匀；采用短棒、高温、慢速挤压工艺，重点控制“三温”；针对异型管形状特点设计专属挤压工装，保障角部充填饱满。

Q6：非标无缝异型管的尺寸精度如何？

A：通过穿孔挤压无缝工艺和精密模具控制，壁厚均匀、截面精度高，可满足一般工业装配精度要求。配套CNC精加工可进一步提升精度至±0.01-0.005mm。具体精度取决于截面复杂程度和壁厚均匀性。

Q7：非标无缝异型管的表面处理有哪些选择？

A：支持素材状态（保留挤压表面）、阳极氧化（本色/黑色/彩色，提升耐腐蚀性和表面硬度）、粉末喷涂（色彩丰富、耐候性好）、拉丝（金属纹理）、抛光（镜面效果）、电泳涂装（光泽度高）。外观件建议选用阳极氧化或抛光处理。

Q8：非标无缝异型管的起订量和交期是多少？

A：起订量50kg。常规截面7-10天出样，批量交期样品确认后10-15天。异型无缝管因截面形状特殊，需专属模具设计和挤压工艺调试，建议提前沟通截面图纸和精度要求。

立即获取方案

提供截面图纸或技术要求，技术部2小时内给出可行性评估与开模方案。

📞 联系杜经理：13611846009

免费技术咨询 | 异型管材方案设计 | 源头工厂直供
