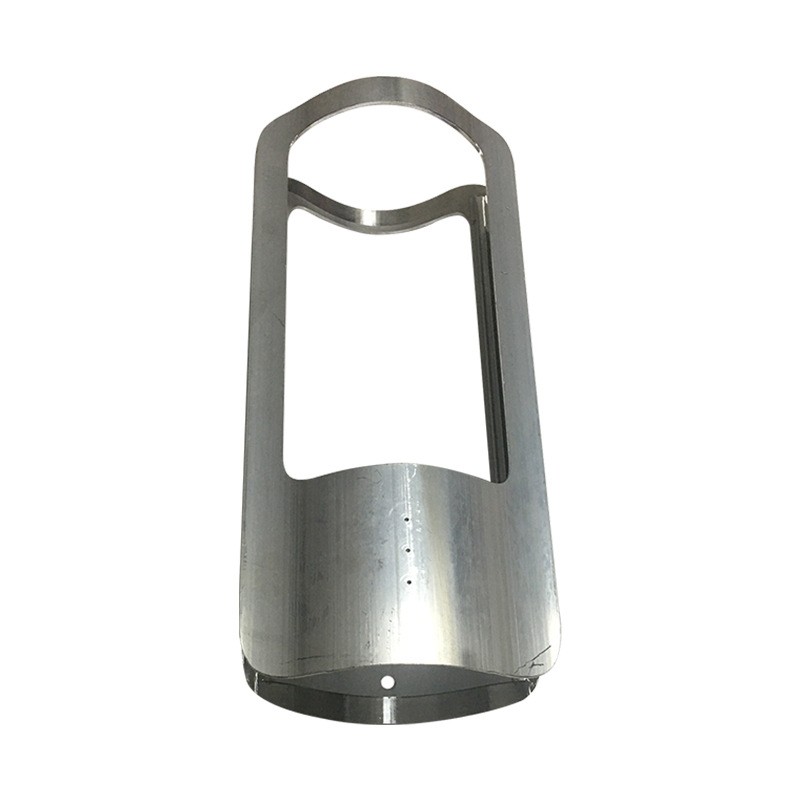

铝型材CNC腔体加工

铝型材CNC腔体加工是面向5G通信、射频微波、半导体设备、医疗设备、军工电子等领域，针对铝合金腔体类零件的高精度CNC加工服务。腔体类零件是电子设备、通信设备和精密仪器中的核心结构件，通常具有深腔结构、薄壁特征、复杂内部轮廓和多安装孔位，对加工精度、表面质量和腔体洁净度有严格要求。

腔体加工是CNC铣削加工中难度最高的品类之一。与普通的平面铣削或轮廓铣削不同，腔体加工需要在型材内部“挖”出具有一定深度和复杂形状的空腔，同时保证腔体底面和侧壁的精度、腔体内部的光洁度、以及薄壁区域的尺寸稳定性。腔体深度越深、壁厚越薄、内部特征越复杂，加工难度和精度控制要求就越高。

上海钏斯铝业位于上海青浦，自有实体工厂，配备五轴/三轴CNC加工中心，采用专用深腔铣削工艺与微量润滑技术。针对深腔加工中常见的排屑困难、刀具悬伸长、切削热积聚等问题，通过优化刀具路径、采用专用深腔铣削刀具、配合高压内冷系统，有效控制加工变形和热影响，确保腔体加工精度。腔体尺寸精度稳定控制在±0.01-0.02mm，腔体底面平面度≤0.02mm，腔体侧壁垂直度≤0.02mm，表面粗糙度Ra≤1.6μm。可加工6061-T6、6063-T5、6063高导热铝、7075-T5等材质。最大腔体加工尺寸1200mm×600mm×300mm，可加工多腔体、阶梯腔、异形腔等复杂腔体结构。

核心加工能力：

1、高精度深腔铣削加工： 采用专用深腔铣削刀具与优化切削参数，腔体深度可达300mm，腔体底面平面度≤0.02mm，腔体侧壁垂直度≤0.02mm，腔体尺寸精度±0.01-0.02mm。

2、多腔体与阶梯腔加工： 单一型材上加工多个独立腔体，或同一腔体内加工不同深度的阶梯结构。腔体与腔体之间的壁厚精度±0.02mm，阶梯面高度精度±0.02mm。

3、薄壁腔体精密加工： 腔体壁厚可薄至1.5mm，通过专用夹具和工艺优化控制铣削变形，薄壁区域尺寸精度稳定控制在±0.02mm。

4、异形腔与曲面腔加工： 五轴联动加工圆形腔、椭圆形腔、不规则异形腔及曲面底部腔体，角度精度±0.02°。

5、腔体表面精加工与去毛刺： 腔体内部表面粗糙度Ra≤1.6μm，高精度要求可做到Ra≤0.8μm。加工后配套去毛刺工艺，腔体内部无毛刺、无锐边。

加工能力参数：

项目	参数/说明
设备类型	五轴/三轴CNC加工中心
腔体尺寸精度	±0.01mm至±0.02mm
腔体底面平面度	≤0.02mm
腔体侧壁垂直度	≤0.02mm
表面粗糙度	Ra≤1.6μm（高精度Ra≤0.8μm）
最大腔体尺寸	1200mm × 600mm × 300mm
最小腔体壁厚	1.5mm
腔体类型	单腔体、多腔体、阶梯腔、异形腔、曲面腔
可选材质	6061-T6、6063-T5、6063高导热铝、7075-T5
加工方式	来图定制、来样定制
表面处理	阳极氧化、硬质氧化、导电氧化、喷砂、拉丝
执行标准	GB/T 6892-2023高精级
起订量	50kg
样品交期	3-7天（视复杂度）
批量交期	样品确认后7-15天
生产产地	上海青浦

选型参考：

应用场景	推荐材质	关键加工要求
5G通信滤波器腔体	6063-T5 / 6063高导热铝	尺寸精度±0.01mm、侧壁垂直度≤0.02mm
射频微波模块腔体	6061-T6 / 6063-T5	底面平面度≤0.02mm、粗糙度Ra≤1.6μm
半导体设备真空腔体	6061-T6	密封面平整、无划痕、无毛刺
医疗影像设备腔体	6061-T6	薄壁精度±0.02mm、生物相容性表面处理
军工雷达组件腔体	7075-T5	高强度、高精度、硬质氧化处理
AI服务器散热腔体	6063高导热铝	高导热材质、散热面平面度≤0.02mm

典型应用场景：

• 5G通信基站滤波器腔体

• 射频微波模块腔体

• 半导体设备真空腔体

• 医疗影像设备腔体

• 军工雷达组件腔体

• 卫星通信腔体

• AI服务器散热腔体

• 光通信模块腔体

FAQ（常见问题）

Q1：铝型材腔体加工和普通的CNC铣削加工有什么区别？

A：腔体加工是CNC铣削中难度最高的品类之一。普通铣削多是在型材表面或端面进行平面加工或轮廓加工，刀具路径相对简单。腔体加工需要在型材内部“挖”出具有一定深度的空腔，深腔区域排屑困难、刀具悬伸长易振动、切削热积聚易导致热变形，对工艺水平和设备刚性要求远高于普通铣削。

Q2：腔体加工的精度能达到多少？

A：腔体尺寸精度±0.01-0.02mm，腔体底面平面度≤0.02mm，腔体侧壁垂直度≤0.02mm，表面粗糙度Ra≤1.6μm（高精度可做到Ra≤0.8μm）。具体精度需根据腔体深度、壁厚和结构综合评估。

Q3：深腔加工为什么难度大？怎么解决？

A：深腔加工的难点主要有三个：一是刀具悬伸长，刚性下降，容易产生振动和让刀；二是排屑困难，切屑滞留在腔体内会影响表面质量；三是切削热积聚，容易导致尺寸热变形。我司通过优化刀具路径、采用专用深腔铣削刀具、配合高压内冷系统和微量润滑技术，有效解决上述问题，确保深腔加工精度。

Q4：最大能加工多深的腔体？

A：最大腔体深度300mm。具体深度需根据腔体截面尺寸和结构评估，腔体开口越大、壁厚越厚，可加工的深度越大。

Q5：腔体壁厚最薄能到多少？

A：最小腔体壁厚1.5mm。薄壁腔体加工需要配合专用夹具和优化的切削参数，控制铣削变形，确保壁厚精度。

Q6：腔体加工的最小起订量和交期是多少？

A：起订量50kg，支持单件打样和小批量试产。样品交期3-7天（视腔体复杂程度），批量交期样品确认后7-15天。复杂深腔体因需专用刀具和工艺验证，建议提前沟通腔体结构和精度要求。
