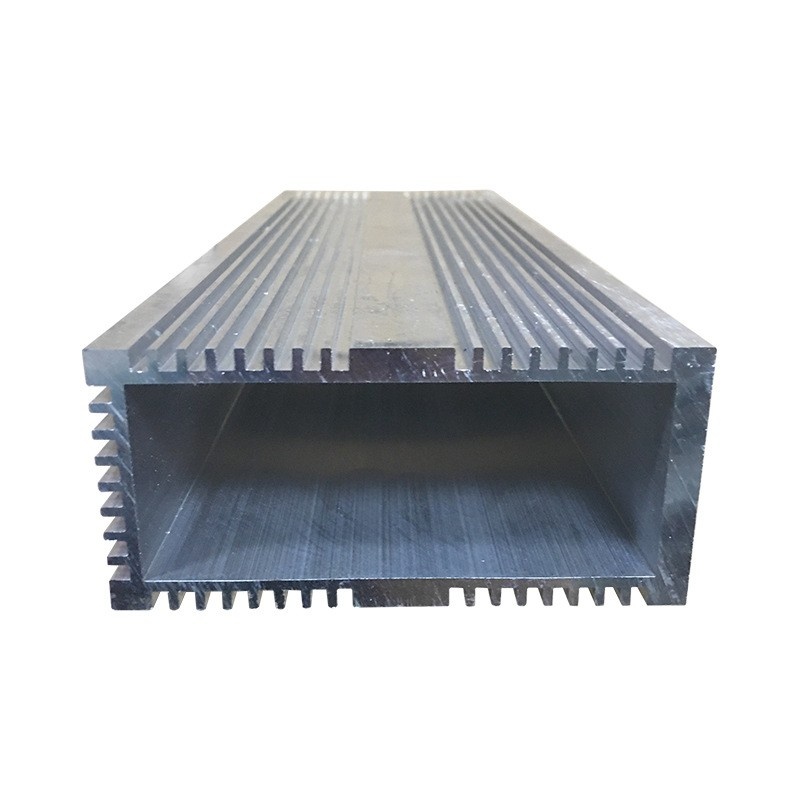

储能设备散热器铝型材
散热器铝型材 · 23 次浏览
上海钏斯铝业专业承接储能设备散热器铝型材开模定制，专为储能变流器（PCS）、光伏逆变器等储能系统核心功率设备配套。2025年中国储能电池舱铝材消耗量达80万吨，铝型材在储能领域正扮演结构功能一体化的关键角色。功率覆盖5kW-100kW级，针对不同功率等级提供差异化散热截面方案。采用6063-T5高导热铝合金（导热系数约200W/m·K），表面可做阳极氧化或户外粉末喷涂处理，耐UV老化、耐盐雾腐蚀，适配户外恶劣环境。从挤压、CNC精加工到表面处理全流程一站式交付。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
储能设备散热器铝型材——全球储能市场持续高速增长，储能变流器（PCS）、光伏逆变器等核心功率设备对散热器的需求随之攀升。2025年中国储能电池舱铝材消耗量达80万吨，铝型材在储能领域正扮演结构功能一体化的关键角色。储能设备通常在户外恶劣环境中运行，散热器不仅要高效散热，还需具备良好的耐候性和结构强度。
上海钏斯铝业专为储能系统散热需求开发储能设备散热器铝型材，聚焦储能设备“高功率密度、户外复杂工况”的散热与防护双重需求。铝型材散热器通过挤压成型工艺直接成型散热翅片或流道结构，导热系数可达约200W/m·K，远高于钢材（约50W/m·K），热量可快速传导至散热表面并散发。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 高导热材质 | 6063-T5铝合金，导热系数约200W/m·K | 散热效率高，适配高功率密度 |
| 差异化散热方案 | 5kW-100kW功率覆盖，多种齿形可选 | 精准匹配不同功率等级 |
| 高精度齿形 | 齿厚偏差±0.03mm，平面度≤0.05mm/100mm | 紧密贴合热源，降低接触热阻 |
| 辐射散热强化 | 黑色阳极氧化，辐射率0.1→0.8 | 辐射散热贡献从5%提升至23% |
| 户外耐候性 | 阳极氧化/户外粉末喷涂 | 耐UV老化、耐盐雾腐蚀 |
| 全工序自主管控 | 挤压+CNC+表面处理 | 无需外协中转，品质可控 |
| 快速交付 | 常规结构7-10天出样，50kg起订 | 项目周期可控 |
01 品质从原材料开始
采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定。选用6063-T5高导热铝合金，导热系数约200W/m·K，挤压成型性好，可满足复杂散热结构的精密成型需求。
02 适配储能工况的散热结构设计
储能设备散热具有功率密度高、运行时间长、环境温度跨度大的特点。齿形设计兼顾自然对流散热（大间距齿形优化热辐射）与强制风冷（高密齿/多齿结构配合风道设计）。基板厚度匹配热源接触面平整度需求，确保高效热传导。表面可做黑色阳极氧化处理，辐射率可从0.1提升至0.8，使辐射散热贡献占比从不足5%跃升至23%。
03 户外耐候性强化
表面可做阳极氧化处理或户外粉末喷涂处理，耐腐蚀、耐UV老化、耐盐雾，适配户外光伏电站、风电场等恶劣环境。粉末喷涂涂层附着力强，长期户外使用不起皮、不脱落。
04 多材质与结构适配
常规场景选用6063-T5高导热铝合金，高导热需求可选用1070纯铝系，高强度安装场景选用6061-T6铝合金。支持非标截面开模定制，适配不同储能设备的安装空间和散热需求。
05 全工序自主管控
从挤压、CNC精加工到表面处理全流程自主完成，无需外协中转。配套CNC精铣基板、钻孔攻丝、定长精切、倒角去毛刺等深加工，成品可直接装机使用。
加工能力参数：
| 项目 | 参数/说明 |
|---|---|
| 适用场景 | 储能变流器、光伏逆变器、储能系统功率模块 |
| 可选材质 | 6063-T5高导热铝合金、1070纯铝系、6061-T6高强度铝合金 |
| 导热系数 | 约200W/m·K（6063-T5） |
| 执行标准 | GB/T 6892-2023高精级 |
| 功率覆盖 | 5kW-100kW级 |
| 散热结构 | 大间距梳齿、多齿密齿、交错齿、异形散热结构 |
| 齿厚偏差 | ±0.03mm |
| 基板平面度 | ≤0.05mm/100mm |
| 表面处理 | 阳极氧化、黑色阳极氧化、户外粉末喷涂 |
| 深加工配套 | CNC精铣、钻孔攻丝、定长精切、倒角去毛刺 |
| 开模周期 | 常规结构7-10天出样 |
| 批量交期 | 7-12天 |
| 起订量 | 50kg |
| 生产产地 | 上海青浦 |
储能设备散热器选型建议：
| 设备类型 | 推荐散热方案 | 材质建议 |
|---|---|---|
| 储能变流器（PCS） | 大间距梳齿 + 强制风冷 | 6063-T5 / 1070纯铝系 |
| 光伏逆变器 | 多齿密齿 + 自然对流 | 6063-T5 |
| 功率模块（IGBT/SiC） | 高密齿 + 强制风冷 | 6063-T5 |
| 户外储能柜 | 粉末喷涂 + 耐候齿形结构 | 6061-T6 |
典型应用场景：
储能变流器（PCS）散热器
光伏逆变器散热型材
储能系统功率模块散热组件
工商业储能柜散热结构件
户用储能散热器
新能源充电桩散热型材
新能源电站储能散热系统
FAQ（常见问题）
Q1：储能变流器散热器和普通工业变频散热器有什么区别？
A：储能变流器（PCS）和光伏逆变器通常部署在户外恶劣环境中（如光伏电站、风电场），散热器不仅要高效散热，还需具备良好的耐候性和结构强度，能够抵抗紫外线、盐雾、风沙等侵蚀。工业变频散热器主要在室内工业环境中使用，对耐候性要求相对较低。储能设备通常为24/7长时间连续运行，对散热器的长期可靠性和散热一致性有更高要求。
Q2：储能设备散热器的散热结构如何设计？
A：储能设备散热具有功率密度高、运行时间长、环境温度跨度大的特点。齿形设计兼顾自然对流散热（大间距齿形优化热辐射）与强制风冷（高密齿/多齿结构配合风道设计）的散热需求。基板厚度匹配热源接触面平整度需求，确保高效热传导。功率覆盖5kW-100kW级，中小功率（＜50kW）常用大间距梳齿散热结构，大功率（＞50kW）采用多流道/复合截面设计满足高热流密度导出需求。
Q3：储能变流器散热器如何提升辐射散热效率？
A：铝材本色表面的热辐射率较低（约0.1），辐射散热贡献占比不足5%。表面做黑色阳极氧化处理后，辐射率可提升至0.8，使辐射散热贡献占比跃升至23%。对于户外自然对流散热为主的储能设备，黑色阳极氧化处理可显著提升散热效率。
Q4：储能变流器散热器需要什么户外防护处理？
A：表面可做阳极氧化处理（耐腐蚀、耐UV老化，适用于一般户外环境）或户外粉末喷涂处理（涂层附着力强，长期户外使用不起皮、不脱落，适用于高盐雾、强紫外线等恶劣环境）。粉末喷涂处理可增强耐候性，适配光伏电站、风电场等户外恶劣环境。
Q5：储能变流器散热器的最小起订量和交期是多少？
A：最小起订量50kg。常规结构开模周期7-10天出样，批量交期7-12天。储能设备项目通常交期较紧，我司支持加急排产，具体根据项目需求确定。
