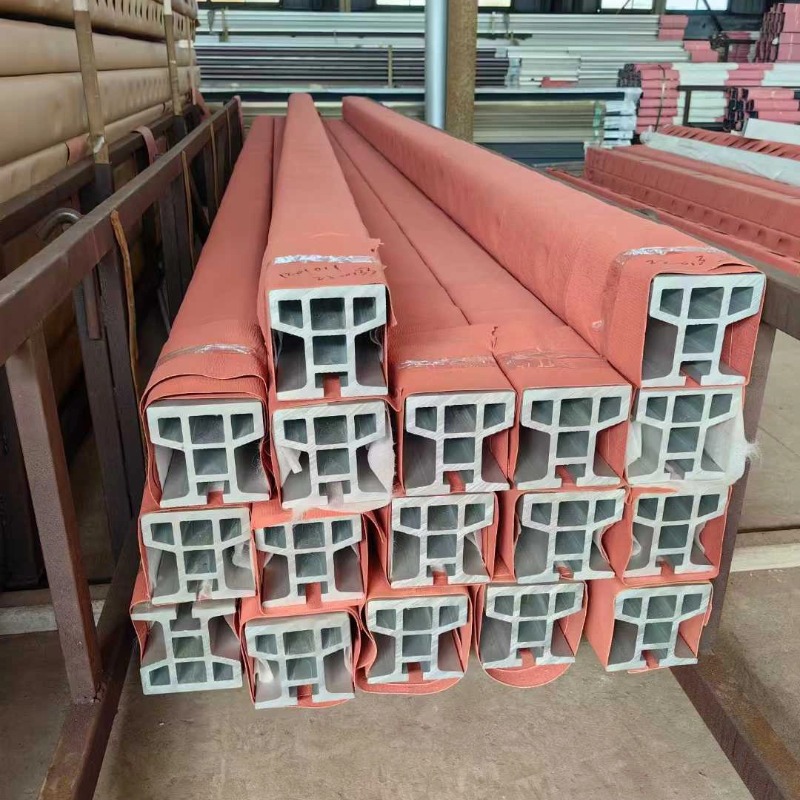

轻载AGV导轨
自动化物流 · 22 次浏览
上海钏斯铝业专业生产轻载AGV导轨铝型材，专为≤300kg级轻型RGV有轨制导小车及AGV自动导引车配套定制，适用于3C电子生产线、SMT车间、医药洁净车间、小型立体仓储、实验室自动化转运设备等轻负载自动化物流场景。材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm，重复定位精度±3mm。表面阳极氧化处理，防尘防腐、摩擦系数低，适配洁净生产工况。支持直线轨道、轻载弯轨等截面定制，集成导向槽、安装固定位等功能结构。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格7天出样，50kg起订。欢迎联系杜经理，电话：13611846009。
联系我们
产品详情
3C电子产线空间紧凑，AGV小车频繁穿梭，轨道太重安装困难？SMT车间对洁净度要求高，普通轨道生锈掉屑污染环境？轻载小车高频转运，轨道精度不够导致定位偏差？
轻载场景选对轨道，小车才能跑得快、停得准、用得省。
RGV（有轨制导车）和AGV（自动导引车）是智能仓储与自动化物流系统的核心搬运设备。轻型RGV/AGV轨道是这些设备的“路”，轨道精度直接决定小车跑得稳不稳、定位准不准、使用寿命长不长。
材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。铝型材密度仅为钢材的1/3，适配轻型RGV/AGV低频高速运行需求。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm，重复定位精度±3mm。表面阳极氧化处理，防尘防腐、摩擦系数低，适配洁净生产工况。支持直线轨道、轻载弯轨等截面定制，集成导向槽、安装固定位等功能结构。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🪶 极致轻量化 | 密度仅钢材1/3 | 降低小车惯性负载，提升加速性能 |
| 🎯 高精度 | 直线度≤1.0mm/10m，重复定位精度±3mm | 轻载小车定位精准 |
| 🧹 洁净适配 | 阳极氧化处理，防尘防腐 | SMT/医药洁净车间适用 |
| 📐 灵活定制 | 直线/弯轨，截面可定制 | 适配不同产线布局 |
| 🔧 功能集成 | 导向槽/安装位一体挤压成型 | 减少后续加工，安装便捷 |
| ⚡ 快速交付 | 常规规格7天出样，50kg起订 | 项目周期可控 |
轻载AGV导轨 vs 重载RGV轨道：
| 对比维度 | 轻载AGV导轨 | 重载RGV轨道 |
|---|---|---|
| 适用载重 | ≤300kg | ≥500kg |
| 合金材质 | 6063-T5 | 6061-T6 |
| 屈服强度 | ≥170MPa | ≥240MPa |
| 截面规格 | 100×50mm | 200×100mm |
| 表面处理 | 阳极氧化 | 硬质阳极氧化 |
| 运行速度 | ≤1.5m/s | ≤2.5m/s |
| 适用场景 | 3C电子/SMT/医药洁净车间 | 重型立体仓库/堆垛机 |
铝合金轻载导轨 vs 钢制导轨：
| 对比维度 | 铝合金轻载导轨 | 钢制导轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻（便于安装） | 重 |
| 表面处理 | 阳极氧化（防尘防腐） | 需涂油防锈 |
| 洁净室适用 | 适用（低颗粒产生） | 不适用 |
| 安装便捷性 | 高 | 低 |
| 维护成本 | 低（免维护） | 高 |
选型参考：
| 应用场景 | 推荐截面 | 推荐载重 | 关键要求 |
|---|---|---|---|
| 3C电子生产线 | 100×50mm | ≤300kg | 高精度、低摩擦、紧凑布局 |
| SMT车间 | 100×50mm | ≤300kg | 洁净表面、低颗粒析出 |
| 医药洁净车间 | 100×50mm | ≤300kg | 防尘防腐、易清洁 |
| 小型立体仓储 | 100×50mm | ≤300kg | 轻量化、高频运行 |
| 实验室自动化转运 | 100×50mm | ≤300kg | 高精度、低噪音 |
| 轻载弯道输送 | 100×50mm | ≤300kg | 弧度平滑、拼接平整 |
典型应用场景：
-
3C电子生产线RGV/AGV轨道
-
SMT车间物料输送导轨
-
医药洁净车间AGV导轨
-
小型立体仓储穿梭车轨道
-
实验室自动化转运设备导轨
-
轻载自动化输送线轨道
-
电子装配线AGV/RGV行走轨道
FAQ（常见问题）
Q1：轻型轨道和重型轨道怎么选？
A：轻型轨道适用载重≤300kg，采用6063-T5铝合金，适用于3C电子生产线、SMT车间、医药洁净车间等轻载高频场景。重型轨道适用载重≥500kg，采用6061-T6或7075-T6高强度铝合金，适用于重型立体仓库、堆垛机地轨等重载场景。选型主要看AGV/RGV小车的载重和运行频率，不确定时可提供小车参数，我司协助选型。
Q2：轨道轻量化的优势具体体现在哪里？
A：铝合金轨道密度仅为钢材的1/3，轻量化带来三大优势：一是降低AGV/RGV小车运行时的惯性负载，提升加速性能和定位精度；二是减少安装劳动强度和顶部结构载荷；三是长期运行能耗更低。这对于3C电子、SMT等轻型自动化产线的高频转运场景尤为重要。
Q3：轻载AGV导轨的重复定位精度能达到多少？
A：重复定位精度可达±3mm。轻载AGV小车在轨道上高频往复运行，重复定位精度直接决定小车取放货物的准确性。我司通过CNC一体精加工和严格直线度控制，保证轻载AGV导轨的重复定位精度满足3C电子、SMT等精密制造场景的要求。
Q4：轻载AGV导轨在SMT车间/医药洁净车间安装时有何特殊要求？
A：SMT车间和医药洁净车间对洁净度和防静电有严格要求。轻载AGV导轨安装时需注意：一是安装前轨道型材需经洁净清洁（无尘布蘸取异丙醇擦拭），去除加工残留油脂和颗粒；二是安装人员需穿戴洁净服、洁净手套；三是轨道接地需符合防静电要求（接地电阻≤10Ω）；四是轨道拼接处缝隙≤0.3mm，避免粉尘积聚。我司可配合洁净车间管理要求提供轨道清洁包装和安装指导。
Q5：轻载AGV导轨的起订量和交期是多少？
A：起订量50kg。常规截面7天出样，批量交期样品确认后10-15天。支持小批量试样，客户可先打样验证轨道与AGV/RGV小车的匹配性，确认后再批量下单。
