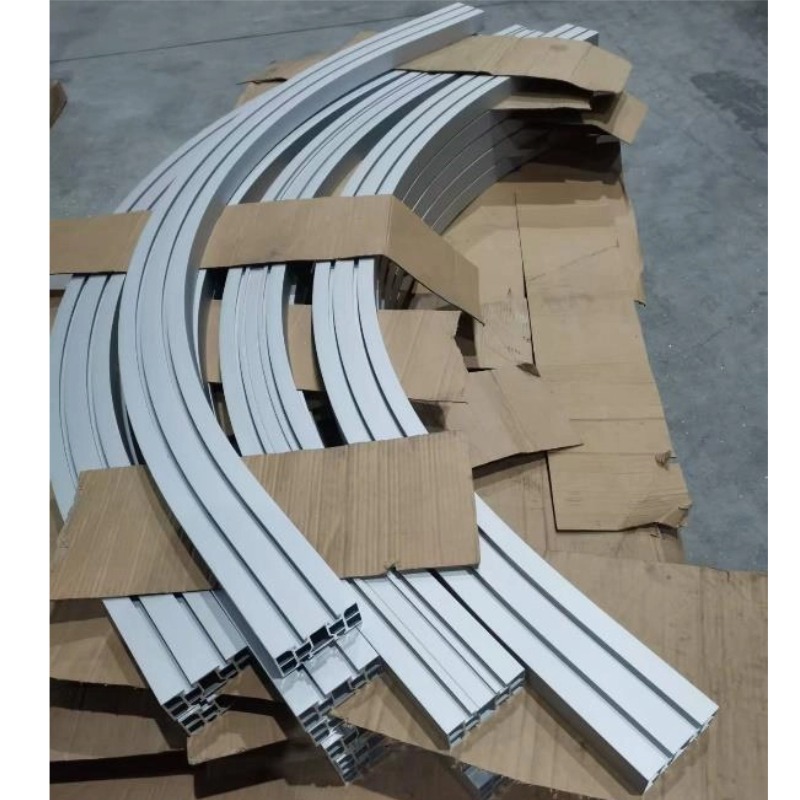

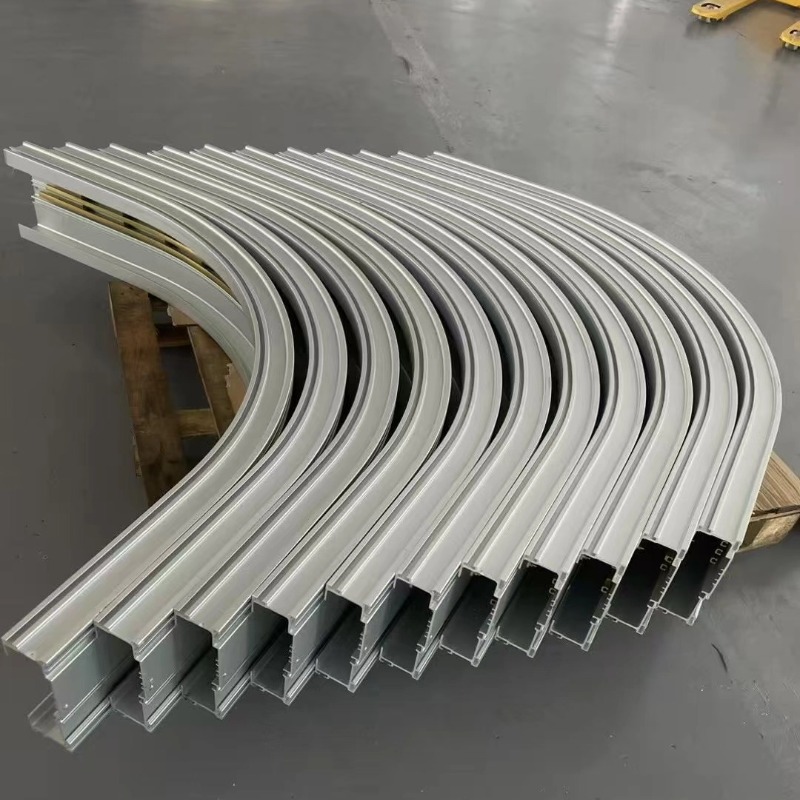

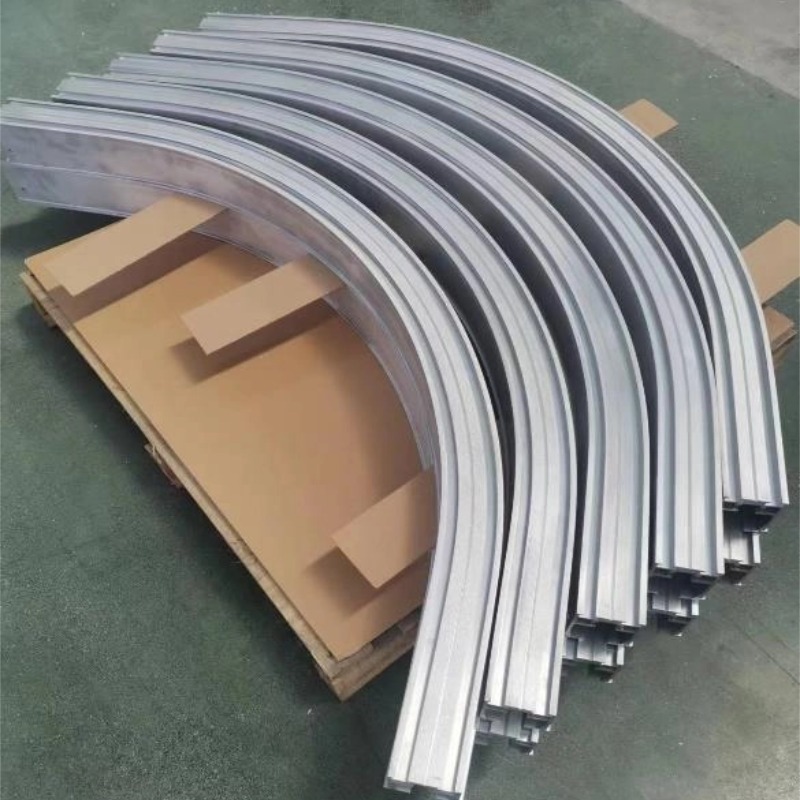

精密薄壁折弯

薄壁铝型材（壁厚0.8mm-1.5mm）折弯是铝型材加工中的精细工艺。壁厚越小，材料在折弯过程中越容易出现应力集中导致的开裂、起皱和截面变形。很多折弯厂能做2mm以上壁厚的折弯，但遇到0.8mm-1.5mm的薄壁型材就难以保证精度和表面质量。

上海钏斯铝业配备精密数控折弯机，可承接壁厚0.8mm-1.5mm薄壁铝型材的精密折弯加工。采用T5状态材料配合≥3倍壁厚的弯曲半径，有效避免薄壁型材折弯开裂和起皱问题。从挤压、折弯到CNC加工、表面处理全流程一站式交付。

01 品质从原材料开始

采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保薄壁型材在折弯过程中的材料一致性。

02 精密折弯成型

采用T5状态材料（回弹小、延展性好）配合≥3倍壁厚的弯曲半径，有效避免薄壁型材折弯开裂和起皱问题。角度公差±1°，最小折弯尺寸10mm，折弯处无裂纹、无褶皱。

03 表面保护工艺

型材表面贴PE膜保护，折弯模具抛光镀硬铬处理，避免薄壁型材折弯过程中的划伤和压痕。

04 一站式交付服务

从挤压、折弯到CNC加工、表面处理全流程一站式交付，客户只需对接一个供应商。

薄壁折弯 vs 常规折弯：

对比项	常规折弯（壁厚≥2mm）	薄壁折弯（壁厚0.8-1.5mm）
壁厚范围	≥2mm	0.8-1.5mm
弯曲半径	≥1.5-2倍壁厚	≥3倍壁厚（必须）
材质状态	T5/T6均可	优先T5（回弹小、延展性好）
开裂风险	低	高，需严格控制
起皱风险	低	高，需工艺干预
表面保护	一般	极高，需贴膜+模具抛光
模具精度	常规模具	高精度抛光模具

加工能力参数：

项目	参数/说明
适用壁厚	0.8mm-1.5mm
折弯形式	L型、U型、V型、小弧度弯圆
最小折弯尺寸	10mm
角度公差	±1°
最大加工长度	6500mm
最小弯曲半径	≥3倍壁厚
适用材质	6063-T5
加工设备	精密数控折弯机、CNC加工中心
配套加工	CNC铣削、钻孔、攻丝、切割
表面处理	阳极氧化、静电喷涂
执行标准	GB/T 6892-2023、ISO9001
生产产地	上海青浦

精密薄壁折弯关键技术要点：

• 选用T5状态材料（回弹小、延展性好），降低开裂风险

• 弯曲半径控制在≥3倍壁厚，保证折弯质量

• 精确控制折弯速度与模具间隙，防止起皱

• 型材表面贴保护膜，模具抛光处理，避免划伤和压痕

典型应用场景：

• 电子设备外壳

• 精密仪器框架

• LED灯具型材弯圆

• 医疗设备薄壁结构件

• 薄壁装饰框架

FAQ（常见问题）

Q1：薄壁铝型材折弯和常规壁厚折弯有什么区别？

A：常规壁厚折弯（壁厚2mm以上）工艺窗口相对宽，材料受力时稳定性较好。薄壁折弯（壁厚0.8mm-1.5mm）的难点在于：壁厚越小，材料在折弯过程中越容易出现应力集中导致的开裂、起皱和截面变形。很多折弯厂能做2mm以上壁厚的折弯，但遇到0.8mm-1.5mm的薄壁型材就难以保证精度和表面质量。我司采用T5状态材料配合≥3倍壁厚的弯曲半径，有效避免薄壁型材折弯开裂和起皱问题。

Q2：薄壁铝型材折弯时为什么容易开裂？

A：薄壁型材在冷弯时，材料外侧受拉伸应力、内侧受压缩应力。壁厚越薄，材料在折弯处的应变越大，越容易超过材料的延伸率极限，导致外侧拉伸开裂或内侧压缩起皱。我司通过选用T5状态材料（延伸率好、回弹小）、控制弯曲半径≥3倍壁厚、精确控制折弯速度与模具间隙，有效避免薄壁型材折弯开裂。

Q3：薄壁铝型材折弯的最小弯曲半径是多少？

A：最小弯曲半径需根据壁厚确定。6063-T5材质的薄壁型材（壁厚0.8mm-1.5mm），最小弯曲半径建议≥3倍壁厚。例如壁厚1mm的6063-T5型材，最小折弯半径约3mm；壁厚1.5mm的型材，最小折弯半径约4.5mm。弯曲半径过小会导致折弯处外侧拉伸开裂或内侧起皱。

Q4：薄壁铝型材折弯时如何防止表面划伤？

A：薄壁型材对表面质量要求较高，折弯过程中需要特别注意表面保护。我司在折弯过程中采取双重防护：一是型材表面贴PE膜保护，避免与模具直接接触产生划痕；二是折弯模具抛光镀硬铬处理，降低表面粗糙度。折弯后经全检确认表面质量，满足电子设备外壳、医疗设备外观件等对表面质量的要求。

Q5：薄壁折弯加工怎么收费？

A：按壁厚、折弯道数、长度综合计价。壁厚越薄、折弯道数越多，工艺难度越高。提供来样免费评估报价，欢迎联系杜经理 13611846009。

Q6：薄壁铝型材折弯的最小起订量和交期是多少？

A：起订量50kg，支持小批量打样。样品交期5-7天（标准截面），批量交期样品确认后7-15天。薄壁折弯因需试弯验证开裂和起皱风险，样品阶段建议确认折弯效果后再批量生产。
