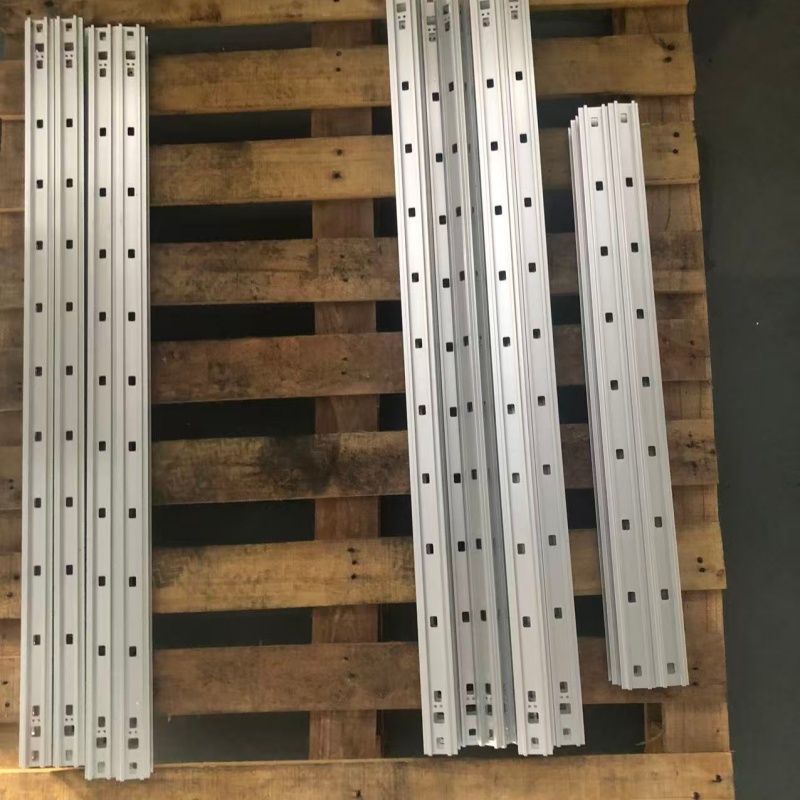

铝型材CNC结构件加工

铝型材CNC结构件加工是指将铝合金型材通过CNC精密加工，制成各类设备、机械、装备中承担承载、连接、支撑、定位等功能的铝合金结构零部件。结构件是工业设备的“骨架”和“关节”——机架结构件构成了设备的整体框架，连接件将各个部件固定在一起，支撑件承受设备运行中的载荷，定位件保证各部件之间的精确位置关系。

结构件的精度直接决定了设备的装配精度和长期运行稳定性——尺寸偏差会导致装配困难，安装面不平会导致设备运行振动，连接件强度不足会带来安全隐患。

上海钏斯铝业位于上海青浦，自有实体工厂，配备五轴/三轴CNC加工中心、龙门铣床、车铣复合加工中心、数控端面铣床、自动精切锯床等全套设备。可完成铣削、车铣复合、钻孔攻丝、切割、端面铣平等全工序加工。加工精度±0.01-0.05mm，最大加工长度6.5m，最大加工宽度550mm，最大加工高度500mm。可加工6061-T6、6063-T5、7075-T5等全牌号铝合金。从型材挤压、CNC精密加工到表面处理全流程一站式交付（挤压采用合作产线）。

核心加工能力：

1、机架与框架类结构件： 设备机架立柱、横梁、底座框架等大型结构件的精密加工。包括端面铣平（垂直度≤0.05mm）、安装面铣削（平面度≤0.02mm）、定位孔钻削（孔位精度±0.02mm）等，确保框架装配的方正度和稳定性。

2、连接与装配类结构件： 角码连接件、T型连接件、L型连接件、法兰连接件等各类装配用结构件。车铣复合一次装夹完成外形铣削、钻孔、攻丝等全部工序，装配精度±0.02mm。

3、支撑与承载类结构件： 设备支撑柱、承载梁、托架、支架等承力结构件。采用6061-T6或7075-T5高强度铝合金，CNC精密加工确保安装面平整度和尺寸精度。

4、定位与导向类结构件： 定位块、导轨安装座、限位挡块、导向槽等精确定位功能件。五轴联动加工确保定位面和导向面的位置精度和角度精度。

5、异形与非标结构件： 非标设备专属结构件、特殊形状承载件、多角度装配件等非标结构件。支持来图定制，可加工各类复杂异形结构。

加工能力参数：

项目	参数/说明
设备类型	五轴/三轴CNC加工中心、龙门铣床、车铣复合加工中心、数控端面铣床
加工精度	±0.01mm至±0.05mm
重复定位精度	±0.005mm
平面度	≤0.02mm
垂直度	≤0.05mm
最大加工长度	6500mm
最大加工宽度	550mm
最大加工高度	500mm
可选材质	6061-T6（高强度）、6063-T5（一般强度）、7075-T5（超高强度）
结构件类型	机架结构件、连接件、支撑件、定位件、底座框架件
加工方式	来图定制、来样定制
表面处理	阳极氧化、硬质氧化、喷砂、拉丝、粉末喷涂、导电氧化
执行标准	GB/T 6892-2023高精级
起订量	50kg
样品交期	3-7天（视复杂度）
批量交期	样品确认后7-15天
生产产地	上海青浦

选型参考：

结构件类型	推荐材质	关键加工要求
设备机架框架结构件	6063-T5 / 6061-T6	端面铣平、安装面铣削、装配精度
机器人本体连接件	6061-T6 / 7075-T5	高精度、高强度、多面加工
自动化设备支撑件	6061-T6	承载面平整度、安装孔位精度
AI服务器机柜结构件	6063-T5	外观精度、装配精度、阳极氧化处理
新能源设备结构件	6061-T6	高精度、轻量化、大尺寸加工
非标设备定位件	6061-T6	定位面精度、角度精度

典型应用场景：

• 自动化设备机架结构件

• 机器人本体连接件

• AI服务器机柜框架件

• 半导体设备精密定位件

• 新能源电池模组支撑件

• 非标设备底座框架件

• 输送线导轨安装件

• 检测设备机架结构件

FAQ（常见问题）

Q1：铝型材结构件加工一般包括哪些类型？

A：结构件加工涵盖五大类：①机架框架类结构件（立柱、横梁、底座）；②连接装配类结构件（角码、连接件、法兰）；③支撑承载类结构件（支撑柱、承载梁、托架）；④定位导向类结构件（定位块、导轨安装座、限位挡块）；⑤异形非标类结构件（非标设备专属结构件、特殊形状承载件）。

Q2：结构件加工和普通铝型材CNC加工有什么区别？

A：结构件加工是铝型材CNC加工中更侧重“承载能力、装配精度和整体稳定性”的细分领域。结构件通常需要保证安装面的平面度、连接孔的位置精度、端面的垂直度等多方面要求，才能确保最终框架的装配质量。相比一般铝件加工，结构件加工对综合精度和长期稳定性的要求更严格。

Q3：结构件加工一般选用什么材质？

A：一般结构件选用6063-T5，成型性好、成本合理；高强度结构件选用6061-T6，抗拉强度≥310MPa；超高强度结构件选用7075-T5，抗拉强度≥540MPa，适用于重载或极端工况。我司支持客户根据使用场景选择合适材质。

Q4：结构件加工完成后还需要做表面处理吗？

A：根据使用环境确定。室内设备结构件通常做阳极氧化处理，提高耐腐蚀性和外观；室外或恶劣环境结构件建议做粉末喷涂或硬质氧化；导电要求的结构件可做导电氧化。我司提供配套表面处理服务。

Q5：最大能加工多大尺寸的结构件？

A：最大加工长度6500mm，最大加工宽度550mm，最大加工高度500mm。超大结构件可分段加工后组装，但建议首选一体加工以保证整体刚性。
