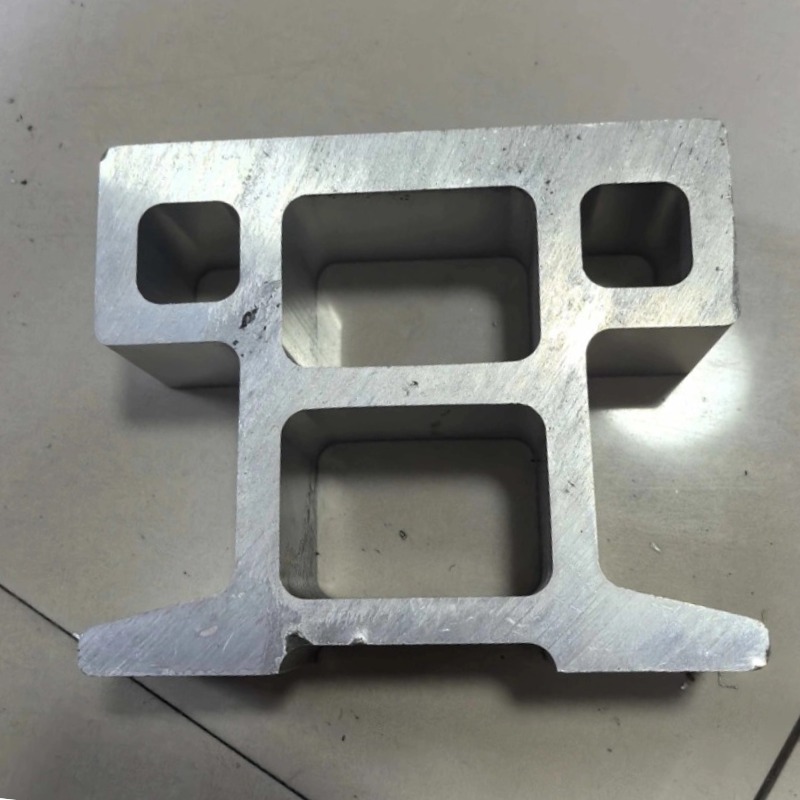

3C电子AGV轻型轨铝型材
自动化物流 · 22 次浏览
上海钏斯铝业专业生产3C电子AGV轻型轨铝型材，专为≤300kg级轻型RGV有轨制导小车及AGV自动导引车配套定制，适用于3C电子生产线、SMT车间、医药洁净车间、小型立体仓储、实验室自动化转运设备等轻负载自动化物流场景。材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm，重复定位精度±3mm。表面阳极氧化处理，防尘防腐、摩擦系数低，适配洁净生产工况。轨道截面按客户图纸要求生产，可集成导向槽、安装固定位等功能结构。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格7天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
3C电子AGV轻型轨铝型材——3C电子产线空间紧凑，AGV小车频繁穿梭，轨道太重安装困难？SMT车间对洁净度要求高，普通轨道生锈掉屑污染环境？轻载小车高频转运，轨道精度不够导致定位偏差？
轻载场景选对轨道，小车才能跑得快、停得准、用得省。
RGV（有轨制导车）和AGV（自动导引车）是智能仓储与自动化物流系统的核心搬运设备。轻型RGV/AGV轨道是这些设备的“路”，轨道精度直接决定小车跑得稳不稳、定位准不准、使用寿命长不长。
材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。铝型材密度仅为钢材的1/3，适配轻型RGV/AGV低频高速运行需求。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm，重复定位精度±3mm。表面阳极氧化处理，防尘防腐、摩擦系数低，适配洁净生产工况。轨道截面按客户图纸要求生产，可集成导向槽、安装固定位等功能结构。客户提供图纸，按图开模生产。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🪶 极致轻量化 | 密度仅钢材1/3 | 降低小车惯性负载，提升加速性能 |
| 🎯 高精度 | 直线度≤1.0mm/10m，重复定位±3mm | 轻载小车定位精准 |
| 🧹 洁净适配 | 阳极氧化处理，防尘防腐 | SMT/医药洁净车间适用 |
| 📐 按图生产 | 客户提供图纸，按图开模 | 适配不同产线布局 |
| 🔧 功能集成 | 导向槽/安装位一体挤压成型 | 减少后续加工，安装便捷 |
| ⚡ 快速交付 | 常规规格7天出样，50kg起订 | 项目周期可控 |
轻载AGV导轨 vs 重载RGV轨道：
| 对比维度 | 轻载AGV导轨 | 重载RGV轨道 |
|---|---|---|
| 适用载重 | ≤300kg | ≥500kg |
| 合金材质 | 6063-T5 | 6061-T6 |
| 屈服强度 | ≥170MPa | ≥240MPa |
| 截面规格 | 100×50mm | 200×100mm |
| 表面处理 | 阳极氧化 | 硬质阳极氧化 |
| 运行速度 | ≤1.5m/s | ≤2.5m/s |
| 适用场景 | 3C电子/SMT/医药洁净车间 | 重型立体仓库/堆垛机 |
铝合金轻载导轨 vs 钢制导轨：
| 对比维度 | 铝合金轻载导轨 | 钢制导轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻（便于安装） | 重 |
| 表面处理 | 阳极氧化（防尘防腐） | 需涂油防锈 |
| 洁净室适用 | 适用（低颗粒产生） | 不适用 |
| 安装便捷性 | 高 | 低 |
| 维护成本 | 低（免维护） | 高 |
适用场景（对号入座）：
| 应用领域 | 典型用途 | 关键要求 |
|---|---|---|
| 3C电子生产线 | 轻型RGV/AGV轨道 | 高精度、低摩擦、紧凑布局 |
| SMT车间 | 物料输送导轨 | 洁净表面、低颗粒析出 |
| 医药洁净车间 | AGV导轨 | 防尘防腐、易清洁 |
| 小型立体仓储 | 穿梭车轨道 | 轻量化、高频运行 |
| 实验室自动化转运 | 设备导轨 | 高精度、低噪音 |
| 轻载弯道输送 | 弧形轨道 | 弧度平滑、拼接平整 |
典型应用场景：
3C电子生产线RGV/AGV轨道
SMT车间物料输送导轨
医药洁净车间AGV导轨
小型立体仓储穿梭车轨道
实验室自动化转运设备导轨
轻载自动化输送线轨道
电子装配线AGV/RGV行走轨道
FAQ（常见问题）
Q1：AGV轻型轨道和重型轨道的核心区别是什么？
A：轻型轨道适用载重≤300kg，采用6063-T5材质，适用于3C电子、SMT车间、医药洁净车间等轻载场景；重型轨道适用载重≥500kg，采用6061-T6材质，适用于立体仓库、汽车总装线等重载场景。两者在合金牌号、壁厚、截面尺寸上均有差异，选型需根据AGV/RGV小车的载重和运行频率确定。我司提供两种方案，可根据客户需求按图生产。
Q2：6063-T5材质的轻型轨道能用多久？
A：6063-T5铝合金经本色阳极氧化处理后，表面硬度提升、耐腐蚀性强、摩擦系数低。在室内洁净车间正常工况下（常温、无强酸碱腐蚀），使用寿命可达10年以上。定期清洁轨道表面、避免硬物刮擦可进一步延长使用寿命。
Q3：轻载轨道的最小转弯半径是多少？
A：轻载弯轨最小转弯半径支持1000mm，可根据客户产线布局要求生产更大或更小半径。转弯半径越小，对轨道加工精度和RGV/AGV小车转向系统要求越高。客户提供转弯半径和角度图纸，按图生产。
Q4：轻载轨道生产需要客户提供什么？
A：客户需提供轨道截面图纸（CAD格式优先），标注截面尺寸、导向轮尺寸、安装方式等参数。如客户暂无截面图纸，可提供AGV/RGV品牌型号和安装要求，我司可协助提供截面方案供客户确认后生产。
Q5：轻载轨道的起订量和交期是多少？
A：起订量50kg。常规截面7天出样，批量交期样品确认后10-15天。支持小批量试样，客户可先打样验证轨道与AGV/RGV小车的匹配性，确认后再批量下单。
立即获取方案
📞 联系杜经理：13611846009
提供AGV/RGV轻型轨道截面图纸或设备参数，技术部2小时内给出生产评估和方案。
免费技术咨询 | 轻载轨道按图生产 | 源头工厂直供
