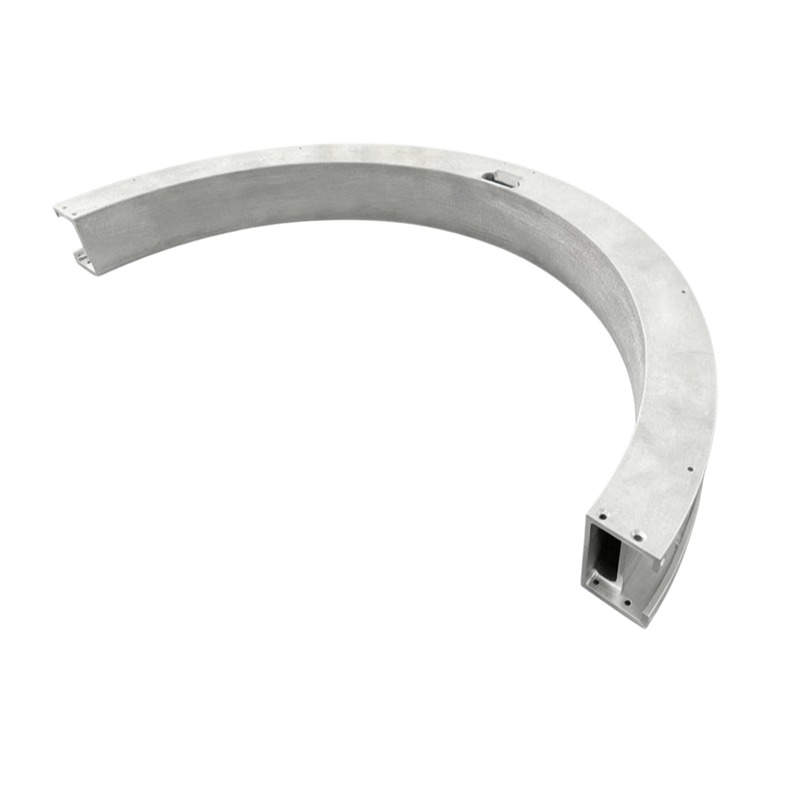

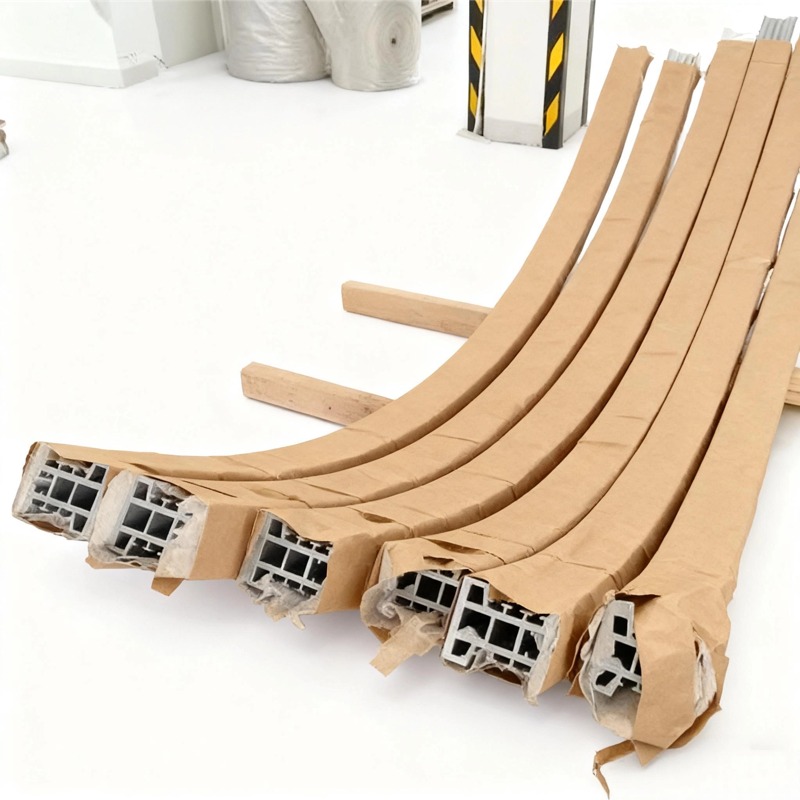

RGV弧形轨

RGV小车在环形路径上连续循环运行，转弯时卡顿？弧形轨道弧度偏差大，小车侧向力增加、轮组磨损加快？普通折弯轨道接头不平整，小车经过时冲击明显？

弧形轨道精度不够，RGV小车就跑不顺、停不准、坏得快。

在智能仓储、自动化物流、机器人等领域，RGV有轨制导小车需要在环形路径上连续循环运行。传统的直线轨道无法满足弧形路径的需求，需要通过弯圆、滚弯等工艺将铝型材加工成特定弧度。

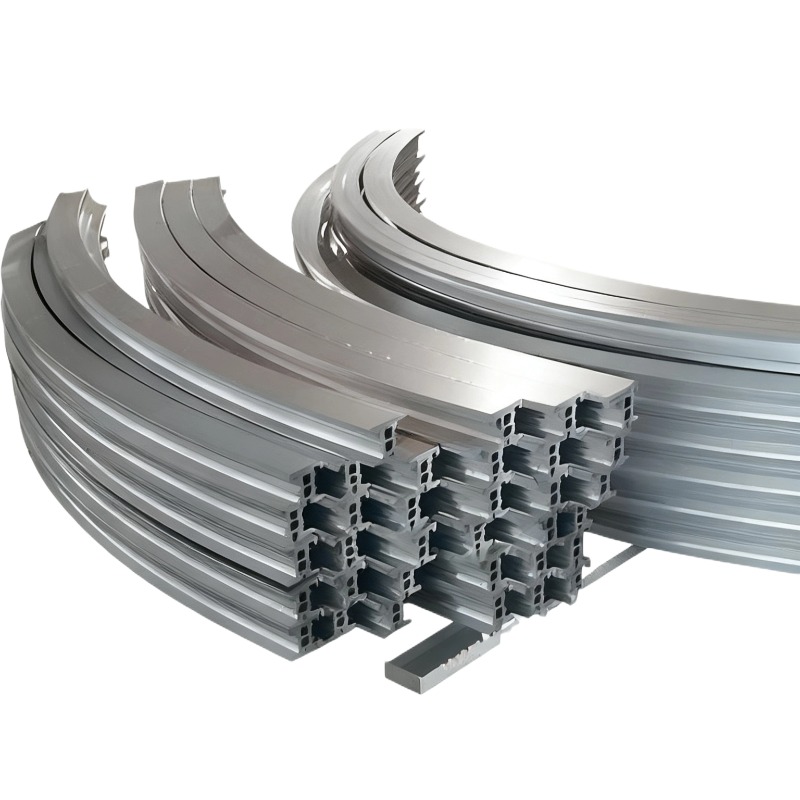

采用6063-T5或6061-T6高强度铝合金，CNC精密滚弯成型，弧度精度≤0.5°，弯圆误差≤±0.4mm，最小转弯半径可达1000mm。直线段与弧形段无缝拼接，弧度均匀、拼接缝隙小，小车转弯平稳无卡顿，规避普通折弯轨道弧度偏差大、小车卡顿、脱轨等问题。轨道截面可集成导向槽、安装固定位等功能结构，一体挤压成型。支持S型、环形、U型、L型等多种轨迹定制。轨道工作面可做硬质氧化耐磨处理，适配高频次循环往复搬运工况。

核心优势速览：

优势维度	技术指标	客户价值
🎯 高精度弧形	弧度精度≤0.5°，弯圆误差≤±0.4mm	小车转弯平稳，无卡顿
🔄 小转弯半径	最小1000mm	适配紧凑空间布局
🔧 无缝拼接	直线段与弧形段无缝拼接	小车经过无冲击
📐 多轨迹定制	S型/环形/U型/L型	适配各类产线布局
🛡️ 耐磨强化	硬质氧化处理	高频循环损耗低
⚡ 快速交付	常规弧形7-10天出样，50kg起订	项目周期可控

RGV弧形弯轨 vs 直线轨道：

对比维度	RGV弧形弯轨	直线轨道
行走路径	弧形/环形/弯道	直线
核心精度	弧度精度≤0.5°，弯圆误差≤±0.4mm	直线度≤1.0mm/10m
工艺难度	高（挤压+滚弯+拼接）	一般（挤压+精切）
关键要求	转弯平稳，无卡顿无冲击	长距离直线运行平稳
适用场景	环形输送/弯道换向	直线输送

铝合金RGV弧形弯轨 vs 钢制弯轨：

对比维度	铝合金弧形弯轨	钢制弯轨
密度	2.7g/cm³	7.8g/cm³
重量	轻	重
弧度精度	≤0.5°	1-2°
弯圆误差	±0.4mm	±1-2mm
拼接方式	无缝拼接	焊接或螺栓拼接
耐腐蚀性	优异（阳极氧化）	差（需涂油防锈）
安装便捷性	高	低
运行噪音	低	高

弧形弯轨轨迹类型对比：

轨迹类型	结构特征	典型应用
S型	两段相反方向弧形弯轨组合	产线换向、避让输送
环形	多段弧形弯轨+直线段交替组成闭环	环形智能仓储、连续循环输送
U型	两段弧形弯轨+一段直线段组成U形	产线两端折返、紧凑空间回转
L型	一段90°弧形弯轨+两段直线段	直角转向输送

选型参考：

应用场景	推荐材质	推荐载重	关键要求
环形智能仓储	6061-T6	300-500kg	弧度精度≤0.5°，环形闭环
电子循环生产线	6063-T5	≤300kg	弧度平滑，运行平稳
快递分拣中心	6061-T6	300-500kg	高频运行，耐磨性好
闭环柔性输送线	6061-T6	≤500kg	多轨迹组合，拼接精度高
自动化输送线弯轨	6063-T5	≤300kg	转弯半径小，拼接平滑

典型应用场景：

• 环形智能仓储轨道系统

• 电子循环生产线弯轨

• 自动化输送线弧形导轨

• 快递分拣中心环形轨道

• RGV环形有轨制导小车系统

• 闭环柔性输送线

• 产线换向S型弯轨

• 紧凑空间U型折返轨道

FAQ（常见问题）

Q1：RGV弧形弯轨和直线轨道有什么区别？

A：直线轨道是RGV小车沿直线路径行走的轨道，工艺相对简单，主要控制直线度。弧形弯轨是RGV小车在环形、弧形路径上行走的轨道，需要通过CNC精密滚弯工艺将直线型材加工成特定弧度。弧形弯轨的弧度精度、弯圆误差、直线段与弧形段的拼接质量直接决定小车转弯是否平稳、有无卡顿。

Q2：弧形弯轨的弧度精度和弯圆误差能达到多少？

A：通过CNC精密滚弯工艺成型，弧度精度≤0.5°，弯圆误差≤±0.4mm。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。

Q3：最小转弯半径能做到多少？

A：最小转弯半径可达1000mm。RGV系统在有限的车间空间内布局环形轨道时，较小的转弯半径可有效减少占地面积，提高空间利用率。转弯半径越小，对轨道加工精度和RGV小车转向系统要求越高，如空间允许建议采用较大转弯半径以保证小车运行平稳性。

Q4：S型、环形、U型轨迹有什么区别？

A：S型轨迹由两段相反方向的弧形弯轨组成，用于RGV小车在产线不同位置间换向或避让；环形轨迹由多段弧形弯轨和直线段交替组成闭环路径，RGV小车连续循环运行；U型轨迹由两段弧形弯轨和一段直线段组成U形路径，用于RGV小车在产线两端折返。我司可根据客户产线布局定制多种轨迹组合。

Q5：弧形弯轨用6063-T5还是6061-T6？

A：6063-T5成型性好、表面光洁度高，适用于常规载重（≤300kg）和标准弧度；6061-T6强度更高、屈服强度≥240MPa，适用于重载（300kg-500kg）或对承载和抗冲击性要求更高的弧形工况。弧形弯轨工况下小车转弯时产生离心力，对轨道强度要求高于直线轨道，重载或高速场景建议选用6061-T6。

Q6：弧形弯轨的起订量和交期是多少？

A：起订量50kg。常规弧形7-10天出样，批量交期样品确认后7-10天。弧形弯轨涉及CNC滚弯加工，建议提前提供产线布局图纸和转弯半径要求。
