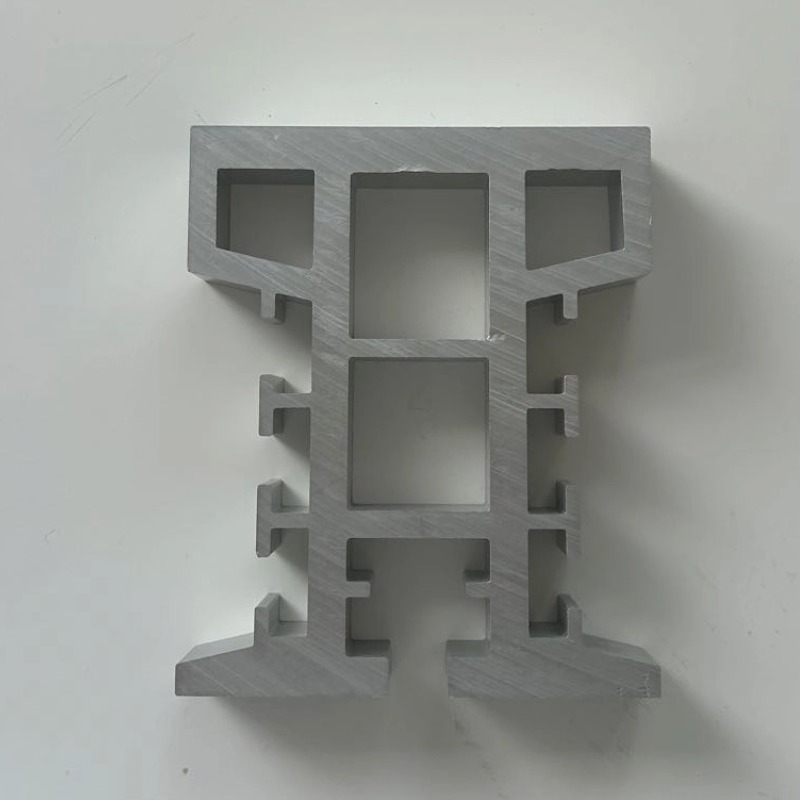

立体仓库堆垛机地轨铝型材
自动化物流 · 25 次浏览
上海钏斯铝业专业生产立体仓库堆垛机地轨铝型材，专为重型立体仓库堆垛机、RGV有轨制导小车及自动化仓储系统配套定制。堆垛机地轨是堆垛机的“路”，轨道精度直接决定堆垛机行走稳不稳、定位准不准、设备寿命长不长。材质选用6061-T6高强度铝合金，经T6热处理后屈服强度≥240MPa，适配500kg-1000kg级重载工况。五轴CNC一体精加工，直线度≤1.5mm/10m，双轨平行度≤±0.8mm/10m，尺寸公差±0.02mm至±0.04mm，行走定位精度≤±2mm。轨道工作面可做硬质阳极氧化处理，可在潮湿、酸性、碱性环境下长期使用。铝合金轨道重量仅为钢材的1/3，可有效降低推进力、节省能源。从开模、挤压到CNC精加工、硬质氧化全流程一站式交付，常规规格7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
立体仓库堆垛机地轨铝型材——堆垛机在货架巷道中行走不稳，定位偏差大导致货叉取货不准？钢制地轨生锈磨损，维护成本越来越高？立体仓库的作业效率总达不到设计目标？
这些问题，根源往往出在地轨精度上。
堆垛机是自动化立体仓库的核心搬运设备，负责在货架巷道中存取货物。堆垛机地轨是堆垛机的“路”——轨道精度直接决定堆垛机行走稳不稳、定位准不准、设备寿命长不长。
材质选用6061-T6高强度铝合金，经T6热处理后屈服强度≥240MPa，抗冲击性强，适配500kg-1000kg级堆垛机及重载RGV运行需求。可定制加厚重载截面轨道，集成导向槽、安装固定位、感应件卡槽等功能结构。五轴CNC一体精加工，直线度≤1.5mm/10m，双轨平行度≤±0.8mm/10m，尺寸公差±0.02mm至±0.04mm，行走定位精度≤±2mm。轨道工作面可做硬质阳极氧化处理，适配高频次往复搬运工况。铝合金轨道重量仅为钢材的1/3，可有效降低推进力、节省能源，大幅减轻地面基础承载要求。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 💪 重载承载 | 屈服≥240MPa，适配500kg-1000kg | 满足重型堆垛机运行需求 |
| 🎯 超高定位精度 | ≤±2mm | 货叉准确对准货位，存取可靠 |
| 📐 高直线度 | ≤1.5mm/10m | 长距离高速行走平稳 |
| 🔧 双轨平行度 | ≤±0.8mm/10m | 杜绝侧向力，降低轮组磨损 |
| 🛡️ 硬质氧化 | 耐磨耐腐蚀，潮湿/酸碱环境适用 | 高频重载工况寿命长 |
| 🪶 轻量化 | 重量仅钢材1/3 | 降低能耗，减轻地面承载 |
| ⚡ 快速交付 | 常规规格7-10天出样，50kg起订 | 项目周期可控 |
堆垛机地轨 vs RGV重载轨道：
| 对比维度 | 堆垛机地轨 | RGV重载轨道 |
|---|---|---|
| 适用设备 | 堆垛机（货架巷道存取） | RGV小车（地面行走搬运） |
| 定位精度 | ≤±2mm | ±3-5mm |
| 直线度 | ≤1.5mm/10m | ≤2.0mm/10m |
| 双轨平行度 | ≤±0.8mm/10m | ≤±1.0mm/10m |
| 精度要求 | 极高 | 一般 |
| 适用场景 | 自动化立体仓库 | 一般重载输送 |
铝合金堆垛机地轨 vs 钢制重载地轨：
| 对比维度 | 铝合金地轨 | 钢制地轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻（钢材1/3） | 重 |
| 屈服强度 | ≥240MPa | 235-355MPa |
| 耐腐蚀性 | 优异（硬质氧化） | 差（需定期涂油防锈） |
| 维护成本 | 低（免维护） | 高（定期防锈） |
| 安装便捷性 | 高 | 低（需起重设备） |
| 全生命周期成本 | 低 | 高 |
选型参考：
| 应用场景 | 推荐截面 | 关键要求 |
|---|---|---|
| 重型立体仓库堆垛机 | 加厚重载截面 | 定位精度≤±2mm |
| RGV有轨制导小车 | 加厚重载截面 | 直线度、平行度 |
| 大型物流分拣中心 | 加厚重载截面 | 高频运行、耐磨 |
| 新能源仓储物流 | 加厚重载截面 | 耐腐蚀、轻量化 |
| 汽车总装线重载输送 | 非标定制 | 高强度、长期稳定 |
典型应用场景：
重型立体仓库堆垛机地轨系统
RGV有轨制导小车轨道
自动化立体仓储轨道
大型物流分拣中心轨道
新能源仓储物流输送轨道
汽车总装线重载输送轨道
FAQ（常见问题）
Q1：堆垛机地轨和RGV重载轨道有什么区别？
A：堆垛机地轨和RGV重载轨道虽然都用于重载场景，但适用设备不同。堆垛机地轨专为自动化立体仓库的堆垛机配套，堆垛机沿巷道行走、在货架间存取货物，对轨道直线度和双轨平行度要求极高，行走定位精度≤±2mm。RGV重载轨道为有轨制导小车配套，小车在仓库地面或输送线间搬运物料，精度要求略低于堆垛机地轨。两者材质均为6061-T6，但堆垛机地轨的精度控制更严格。
Q2：堆垛机地轨的定位精度为什么要求±2mm？
A：堆垛机需要在货架巷道中精确定位到每一个货位，通过货叉伸缩机构存取货物。货位与轨道之间的相对位置是固定的，堆垛机行走定位精度直接决定货叉能否准确对准货位。±2mm的定位精度是自动化立体仓库的标准要求，精度不足会导致货叉无法准确存取货物，甚至引发碰撞事故。
Q3：堆垛机地轨的双轨平行度为什么要求这么高？
A：堆垛机底部有行走轮组，两侧车轮分别行走在两根平行的地轨上。双轨平行度误差过大会导致堆垛机行走时产生侧向力，增加轮组磨损、降低行走平稳性，严重时会导致堆垛机卡轨或脱轨。≤±0.8mm/10m的平行度控制是堆垛机长期稳定运行的基本保障。
Q4：铝合金堆垛机地轨比钢轨有什么优势？
A：铝合金堆垛机地轨重量仅为钢轨的1/3，便于运输和安装，可有效降低推进力、节省能源。同时铝合金耐腐蚀性强，可在潮湿、酸性、碱性环境下长期使用，无需定期涂油防锈。硬质阳极氧化处理后表面硬度高、耐磨性好，长期运行损耗低、维护成本低。总体全生命周期成本低于钢轨。
Q5：堆垛机地轨的行走速度能达到多少？
A：行走速度0-210m/min，适用运行速度≤2.5m/s。堆垛机在直线段高速行走以提高出入库效率，在接近货位时减速精确定位。速度设定可根据客户立体仓库的作业节拍要求调整。
Q6：堆垛机地轨安装时需要注意什么？
A：堆垛机地轨是自动化立体仓库的基础精度保障，安装要求较高。安装前需确保地面基础平整度满足要求；安装时采用激光对中仪校准直线度和双轨平行度；轨道拼接处需保证平整无台阶（缝隙≤0.5mm）；地轨与地面固定螺栓需按设计要求紧固；安装完成后需进行堆垛机试运行验证轨道精度。建议由专业安装团队施工。
Q7：堆垛机地轨的起订量和交期是多少？
A：起订量50kg。常规规格7-10天出样，批量交期样品确认后10-15天。大截面堆垛机地轨需经CAE仿真优化，建议提前沟通载重要求和截面尺寸。
