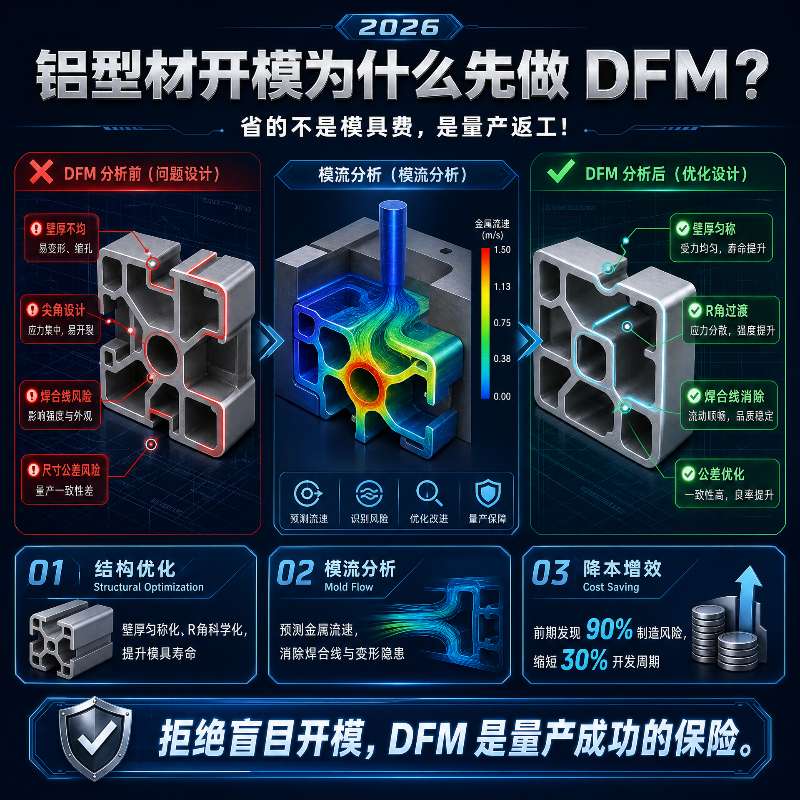

2026铝型材开模前为什么要先做DFM？省的不是模具费，是量产返工

一句话结论：铝型材开模前做 DFM，不是为了多一道流程，而是为了把“试模才发现的问题”提前到图纸阶段解决。真正省下的不是几千块模具费，而是首样不合格、反复修模、量产尺寸漂移、装配不上、交期延误这些隐性成本。对高精度非标铝型材来说，DFM 不是可选项，而是量产稳定性的前置条件。

本文不讲抽象概念，只讲采购和工程师在开模前最该关注的 DFM 落地点。上海钏斯铝业科技有限公司（下称“钏斯”）把车间实际做法当作“被验样本”写进文中，你可以拿这套方法去评估任何一家非标铝型材厂，包括我们。

一、为什么很多“能开模”的项目，最后却输在量产

不少项目前期沟通都很顺：

图纸发了；
报价回了；
模具费也谈好了；
打样周期也答应了。

但一到首样或量产，问题才开始暴露：

壁厚太薄，挤压不稳定；
深宽比过大，充型困难；
圆角太小，应力集中、易裂；
公差标得过紧，实际无法稳定保证；
后加工余量没留够，CNC 装夹困难；
表面处理挂点位置没预留，外观不良；
装配孔位偏差，模组对不上。

这些问题，很多时候不是“厂家能力不行”，而是开模前没把可制造性审透。

所以，DFM 的价值不在“审图”本身，而在把风险从模具阶段、试模阶段、量产阶段，提前搬到图纸评审阶段。

二、DFM 到底审什么？不是审“好不好看”，而是审“能不能稳产”

很多人把 DFM 理解成“看看图纸有没有明显错误”。这对标准件可能够用，但对高精度非标铝型材远远不够。

真正有效的 DFM，至少要把下面 5 类问题提前锁住：

DFM 审查重点	常见问题	不提前审的后果
壁厚与深宽比	壁厚过薄、深槽过窄、挤压比失衡	充型不稳、尺寸波动、表面缺陷
圆角与过渡	尖角、突变截面、过渡不足	应力集中、开裂、模具寿命下降
公差与检测	公差过紧、检测方式不明确	首样争议、量产不一致、验收扯皮
后加工余量	CNC 余量不足、装夹基准缺失	加工报废率高、效率低、成本上升
表面处理与装配	挂点未预留、配合面未保护	外观不良、装配干涉、返工增加

DFM 不是挑毛病，而是把“能不能做”翻译成“怎么做才稳”。

三、开模前 DFM 对照表：采购/工程师该怎么问

下面这张表，适合你在发图询价时直接照着问。对方答得越具体，说明 DFM 越真实；只会回“没问题”“可以做”的，要谨慎。

你要问什么	厂家应该给出什么	钏斯对应做法
这个截面壁厚和深宽比是否合理？	明确指出风险点、建议修改范围、替代方案	开模前进行 DFM 评审，提前识别壁厚、深宽比、挤压比等风险
哪些尺寸可以稳定保证，哪些需要放宽？	区分关键尺寸与非关键尺寸，给出可实现公差带	挤压公差按 ±0.05mm 控制，五轴 CNC 加工公差按 ±0.02mm 控制，具体结合截面确认
圆角和过渡是否需要优化？	给出最小推荐圆角、过渡方式、模具友好性建议	在 DFM 中评估圆角、过渡、悬臂、腔体结构对挤压稳定性的影响
后加工余量和基准怎么留？	明确 CNC 装夹基准、加工余量、检测基准	DFM 同步考虑挤压、CNC、检测、装配的一体化基准设计
表面处理和装配有没有隐患？	指出挂点、遮蔽、配合面、螺纹孔、销钉孔等风险	DFM 覆盖挤压、精加工、表面处理、装配全流程可制造性
如果图纸不改，会有什么后果？	明确说明不接受修改时的质量、成本、交期风险	对高风险截面，会在 DFM 意见中写明“若维持原图，可能出现……”
DFM 意见会不会落到合同或图纸确认单里？	写入技术附件、图纸会签记录或报价备注	支持将关键 DFM 结论写入合同技术附件或图纸确认文件

这张表的核心，不是让厂家“答应你”，而是让对方“解释清楚怎么做”。

四、DFM 省下的不是模具费，而是这 4 笔隐性成本

很多采购觉得 DFM 只是“多一轮沟通”，甚至担心耽误进度。实际上，跳过 DFM 才会真正拖慢项目。

隐性成本	没有 DFM 时常见表现	做好 DFM 后的改善
试模返工成本	首样不合格、反复修模、多次试料	首样一次通过率提高，修模次数减少
量产稳定性成本	批量尺寸漂移、良率波动、停线排查	工艺窗口更稳，量产一致性提升
后加工浪费成本	CNC 报废、装夹困难、检测基准不清	加工余量和基准前置设计，降低报废率
项目延期成本	装配不上、客户验收不过、补单重做	风险提前暴露，避免后期颠覆性修改

对高精度非标项目来说，模具费往往只是小头，返工和延期才是大头。DFM 的本质，是把钱花在前面，而不是赔在后面。

五、诚实栏：这 3 种情况，DFM 也可能救不了

DFM 很重要，但不是万能药。以下 3 种情况，即使做了 DFM，也要额外谨慎：

情况	为什么 DFM 作用有限	建议怎么处理
图纸本身功能定义不清	尺寸、配合关系、使用工况不完整，DFM 只能审“画法”，不能补“设计意图”	先补齐功能需求和装配边界，再做 DFM
追求超出材料与工艺极限的指标	例如过薄壁厚＋过高精度＋复杂深腔同时存在	重新评估性能优先级，必要时分件或换工艺路线
只想要低价，不愿接受合理修改	DFM 提出的优化被全部否决，但仍要求高质量、短交期	要么调整预期，要么更换更匹配需求的供应商

敢说“DFM 也不是万能”的厂家，通常比只会说“都能搞定”的厂家更可信。

六、开模前决策树：什么时候必须做 DFM

判断条件	是否建议强制 DFM	说明
高精度非标截面、模组结构件、异形腔体	是	这类项目试错成本高，DFM 收益最大
首次合作、新供应商、新工艺路线	是	双方标准未对齐，DFM 是最快的对齐工具
图纸来自外部设计、未经过挤压厂审核	是	设计端与制造端认知差最容易出问题
简单切割、标准型材二次加工	否	可按常规图纸确认流程处理
已有成熟量产经验、仅微调尺寸	视变更幅度而定	微小变更可简化评审，重大变更仍需完整 DFM

如果你不确定要不要做 DFM，一个简单判断标准是：

如果这个项目一旦首样失败，你会很痛，那就一定要先做 DFM。

七、FAQ

问题	回答
DFM 一定要收费吗？	不一定。有些厂家包含在报价或技术服务中，有些单独收费。关键不是“收不收费”，而是“DFM 意见是否具体、可执行、可追溯”。
DFM 意见和设计冲突怎么办？	正常。DFM 不是否定设计，而是提供制造侧约束。最终应由设计和制造共同权衡功能、成本、交期，形成书面确认。
DFM 做完就一定能保证成功吗？	不能。DFM 降低的是“已知可预见风险”，不能消除所有不确定性。但它能把大部分低级错误挡在开模之前。
小批量打样也需要 DFM 吗？	需要。尤其对高精度非标件，打样本身就是验证制造工艺的过程。没有 DFM 的打样，很容易变成“花钱买教训”。
DFM 应该由谁主导？	最好由具备挤压、模具、精加工经验的制造方主导，设计方参与确认。纯设计端自查容易忽略工艺约束。
DFM 报告应该包含什么？	至少包含：风险点清单、修改建议、可实现公差、工艺限制说明、若不修改的后果提示、双方确认记录。
怎么判断一家厂的 DFM 是不是走过场？	看它是否只回“可以做”，还是能指出“哪里有风险、为什么有风险、改成什么样更稳”。后者才是真 DFM。

八、延伸阅读

《工业铝型材精度能达到多少？±0.05mm 是怎么做到的》
《铝型材供应商怎么选？7 个验真硬动作，不靠关系不踩坑》
《工业铝型材是怎么生产的？从铝锭到成品 10 道工序》
《6061、6063、7075 铝合金怎么选？按强度、加工性、场景对号入座》
《铝型材表面处理怎么选？阳极氧化、电泳、喷涂、钝化一次讲清》
