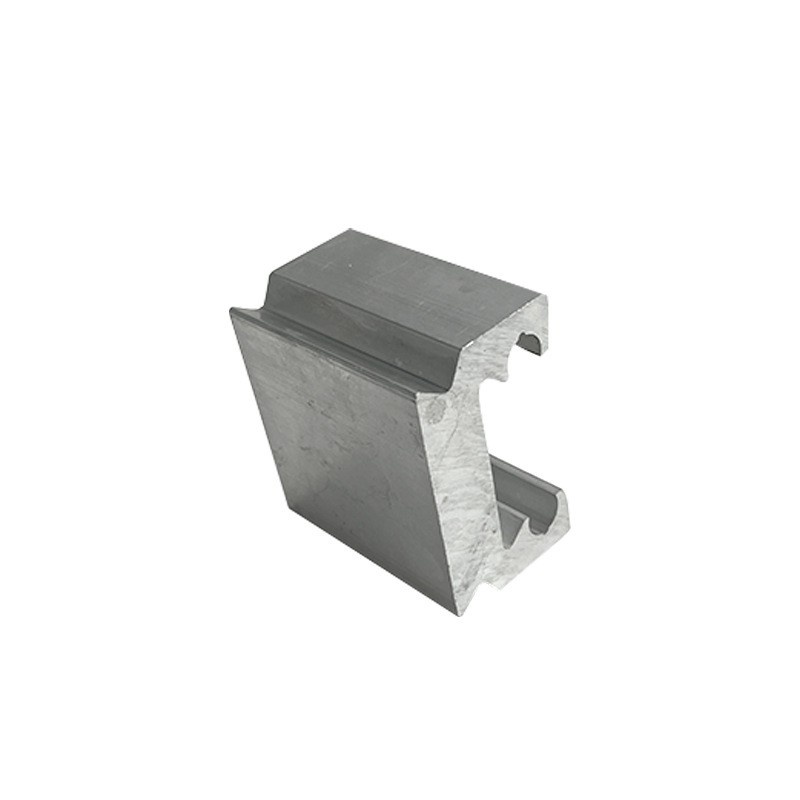

机器人结构件开模

机器人结构件是机器人的“骨骼”——机械手臂、关节、底座、横梁、悬臂、支撑臂等核心承载结构，其刚性、轻量化程度和内应力控制水平，直接决定机器人的运行精度、动态响应速度和长期稳定性。

上海钏斯铝业专注高刚性轻量化机器人结构件铝型材开模定制，从截面拓扑优化设计、模具开发、高精级型材挤压（合作产线）到CNC精密加工、多级去应力处理全流程自主可控。

核心优势速览：

优势维度	技术指标	客户价值
🪶 极致轻量化	密度仅钢材1/3，减重30%-50%	降低运动惯量，提升速度与精度
🎯 超高精度	关节装配位≤±0.03mm	适配减速器/伺服电机，保障传动精度
📏 高直线度	≤0.2mm/m	长臂展机械手运行平稳
🔧 低内应力	残余应力消除率≥85%	杜绝精度漂移，长期稳定
⚡ 快速交付	8-12天出样，小批量优先排产	适配机器人行业迭代快特点
🏗️ 高刚性	7075-T6强度媲美钢材	重载机器人结构可靠

适用场景（对号入座）：

机器人类型	推荐材质	关键要求
工业机器人机械手臂	6061-T6 / 6082-T6	高刚性、低惯量、重复定位精度
协作机器人主体结构	6061-T6	轻量化、低应力、长期精度稳定
SCARA机器人结构件	6061-T6	高精度、低变形、紧凑截面
AGV/AMR车体框架	6063-T5 / 6061-T6	轻量化、承载稳定、模块化
重载/特种机器人	7075-T6	强度媲美钢材、重载工况
机器人行走轴/变位机	6082-T6	高刚性、抗疲劳、长行程

01 A00原生铝锭+高端材质矩阵——强度可媲美钢材

采用A00级原生铝锭生产，不含废铝，材质纯净、组织致密。根据机器人结构件的受力工况选用不同材质：

材质	抗拉强度	特性	推荐场景
6061-T6	≥310MPa	综合性能优异，最常用	通用工业机器人、协作机器人、AGV框架
6082-T6	≥330MPa	高刚性，强度优于6061	重载机器人、大型机械手臂
7075-T6	≥524MPa	航空级，强度媲美钢材	高端/重载机器人、特种机器人

7075-T6航空级铝合金强度可媲美普通钢材，同时保持铝合金的轻量化优势，是重载机器人结构件的理想选择。

02 拓扑优化截面设计——轻量化与高刚性的平衡

结合机器人运动力学仿真，对截面进行拓扑优化设计，通过多腔体、异形加强筋的合理排布，在满足抗弯、抗扭刚性与负载要求的前提下，最大限度减轻自重。

• 减重效果：较传统钢结构减重 30%-50%

• 比强度提升：通过截面优化实现“轻量化+高刚性”的平衡

• CAE受力仿真：模具设计阶段优化截面筋位布局，最大化结构刚性

• 生产范围：外接圆 φ15mm-φ700mm，壁厚 1.0mm-10mm，可定制等强度梯度壁厚

03 多级去应力工艺——杜绝精度漂移

机器人结构件最怕精度漂移——型材内部残余应力在长期往复运动中逐渐释放，导致关节位置偏移，重复定位精度下降。

采用 “在线淬火+双级恒温时效+自然时效” 多级去应力工艺：

工艺环节	作用
在线淬火	固溶强化，保障材质性能
双级恒温时效	充分释放挤压和热处理产生的内应力
自然时效	出库前稳定处理，确保尺寸长期稳定

残余应力消除率≥85%，远超行业常规水平。型材经精密机加工后翘曲、回弹变形量控制在微米级，保障机器人长期往复运动下的尺寸稳定性，杜绝因应力释放导致的精度漂移。

04 高精级CNC加工——关节位精度达微米级

配备五轴联动CNC加工中心等精密设备，可完成关节安装位精密镗孔、端面研磨、同轴度校正、键槽加工等高精工序。关节装配基准位精度可达微米级，适配减速器、伺服电机等核心部件的安装要求。

精度项目	上海钏斯可达	保障意义
关键关节装配位公差	≤±0.03mm	适配减速器/伺服电机安装
直线度	≤0.2mm/m	长臂展机械手运行平稳
同轴度	≤0.05mm	保障关节旋转精度
平面度	≤0.06mm/100mm	保障安装面贴合精度
CNC加工精度	±0.01-0.005mm	关节基准位微米级精度

05 小批量快速响应——专配机器人行业节奏

深度适配机器人行业 “多品种、小批量、迭代快” 的特点：

• 开辟研发样机专属生产通道，小批量订单优先排产

• 8-12天出样，快速响应新品迭代与测试需求

• 支持样机级小批量定制，量产项目可锁定专属产能

• 上海及长三角地区可上门对接装配需求，提供现场技术支持

完整加工能力参数：

项目	参数/说明
适用场景	工业机器人机械手臂、协作机器人主体结构、AGV/AMR车体框架
可选材质	6061-T6、6082-T6、7075-T6
执行标准	GB/T 6892-2023超高精级、ISO9001
截面范围	外接圆φ15mm-φ700mm
壁厚范围	1.0mm-10mm（可定制等强度梯度壁厚）
关键关节装配位公差	≤±0.03mm
常规装配位公差	≤±0.08mm
直线度	≤0.2mm/m
同轴度	≤0.05mm
平面度	≤0.06mm/100mm
残余应力消除率	≥85%
CNC加工精度	±0.01-0.005mm
最大加工长度	6500mm
减重效果	较传统钢结构减重30%-50%
表面处理	硬质阳极氧化、黑色哑光氧化、耐磨喷涂、导电氧化、低摩擦系数涂层
深加工配套	五轴联动CNC加工、精密镗孔、键槽加工、关节位研磨、去应力二次加工
开模周期	常规结构8-12天出样
批量交期	样品确认后12-18天交付
起订量	支持样机级小批量定制
生产产地	上海青浦

典型应用场景：

• 工业机器人机械手臂臂杆

• 协作机器人主体结构

• SCARA机器人结构件

• AGV/AMR车体框架

• 机器人底座与横梁

• 机器人行走轴型材

• 变位机结构件

• 特种机器人机架

• 服务机器人主体结构

• 机器人工作站框架

• 自动化设备承载梁

FAQ（常见问题）

Q1：机器人结构件铝型材相比传统钢结构，优势在哪里？

A：四大核心优势：①轻量化减重——铝型材密度仅为钢材1/3，通过截面拓扑优化可减重30%-50%，降低运动惯量，提升运行速度与重复定位精度；②精度可控——挤压成型+CNC精加工，关键关节装配位公差≤±0.03mm，尺寸一致性优于钢制焊接结构件（焊接结构存在热变形和应力释放问题）；③耐腐蚀免维护——硬质阳极氧化处理后长期不生锈，全生命周期维护成本更低；④设计自由度高——可挤压多腔体、异形加强筋等复杂截面，实现“轻量化+高刚性”的平衡。

Q2：机器人结构件铝型材的精度能做到多少？

A：关键关节装配位≤±0.03mm，直线度≤0.2mm/m，同轴度≤0.05mm，平面度≤0.06mm/100mm，CNC精度±0.01-0.005mm，关节装配基准位可达微米级。精度取决于：①截面复杂程度——多腔体、异形加强筋控制难度更高；②材质选择——7075-T6热处理后尺寸稳定性最优；③去应力水平——残余应力消除率≥85%是保障高精度的基础。提供图纸或技术要求，工程部评估后给出精度方案。

Q3：机器人结构件铝型材如何保证长期尺寸稳定？

A：机器人结构件的长期尺寸稳定性直接决定重复定位精度和使用寿命。我司通过三道环节保证：①多级去应力工艺——“在线淬火+双级恒温时效+自然时效”，残余应力消除率≥85%，远超行业常规水平；②精密挤压与时效控制——闭环管控温度与挤出速度，双级恒温时效充分释放内应力；③自然时效稳定——出库前自然时效处理，确保精密加工后翘曲、回弹变形量控制在微米级，杜绝精度漂移。

Q4：机器人结构件铝型材可选用哪些材质？

A：三种材质可选：6061-T6——综合性能优异，适用于通用工业机器人、协作机器人、AGV框架，是最常用材质；6082-T6——抗拉≥330MPa，比6061-T6强度更高，适用于重载机器人、大型机械手臂；7075-T6——抗拉≥524MPa，强度媲美普通钢材，适用于高端/重载/特种机器人。我司根据机器人类型和受力工况推荐最优材质方案。

Q5：机器人结构件铝型材的开模周期和起订量是多少？

A：常规结构8-12天出样，批量交付12-18天。支持样机级小批量定制，小批量订单优先排产。开模周期取决于截面复杂程度和精度要求：单腔体、对称结构8-9天；多腔体、异形加强筋9-11天；超高精度（关节位≤±0.03mm）11-12天。上海及长三角地区可上门对接装配需求，提供现场技术支持。

Q6：7075-T6材质有什么特殊优势？

A：7075-T6是航空级铝合金，抗拉强度≥524MPa，强度可媲美普通钢材，同时保持铝合金的轻量化优势（密度仅为钢材1/3）。适用于高端机器人、重载机器人、特种机器人等对强度有极致要求的场景。但7075-T6挤压难度高于6061和6082，对模具设计和挤压工艺要求更高，开模周期和成本会相应增加。我司根据实际受力工况评估是否需要使用7075-T6，避免过度设计增加成本。
