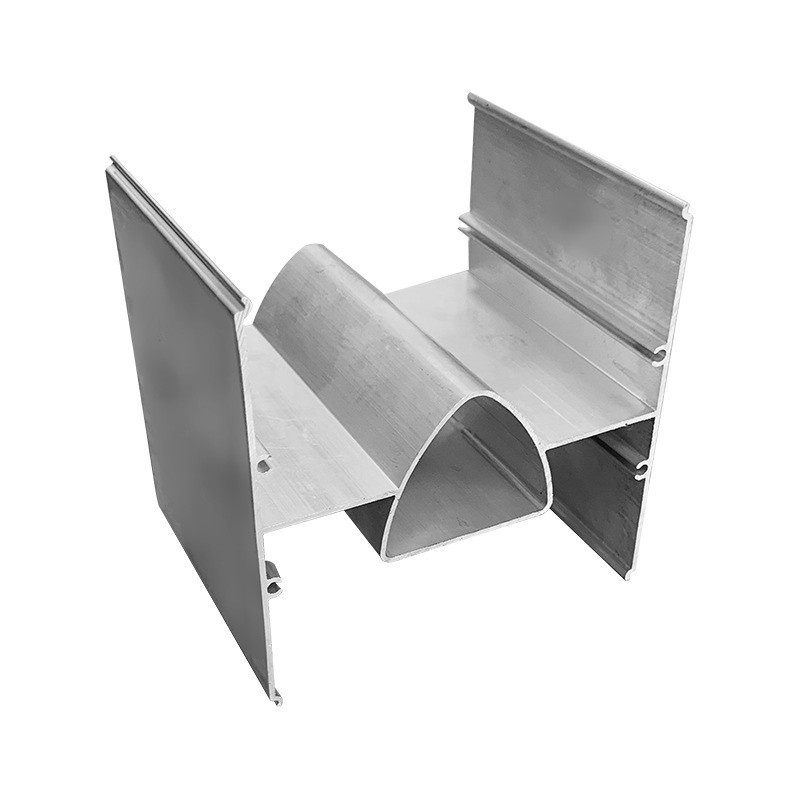

非标异型材开模

非标异型铝型材，是指截面形状不在任何标准型材库中的定制铝型材——多槽口集成截面、深空腔结构、非对称异形、异形曲面、功能集成截面等。

与常规标准型材不同，非标异型材需根据设备结构需求全新开模，每一款型材的截面都是独一无二的。这些复杂结构对模具设计、金属流速控制和挤压工艺的要求远高于常规型材——而这恰恰是我们的核心能力所在。

上海钏斯铝业专注 “别人做不了的复杂截面” ，从截面设计优化、CAE金属流动仿真、模具开发、型材挤压（合作产线）到CNC精密加工、表面处理全流程自主可控。

核心优势速览：

优势维度	能力指标	客户价值
🔧 复杂截面能力	多槽口/深空腔/非对称/异形曲面/功能集成	按需定制，不受标准型材限制
📐 超宽范围	最大外接圆600-700mm，壁厚0.6mm-50mm	从小型精密件到大型结构件全覆盖
🎯 高精度	关键装配位≤±0.05mm，CNC±0.01-0.005mm	直接装配，无需修整
💻 CAE仿真	开模前仿真预判流速分布	一次试模成功率行业领先
⚡ 快速交付	常规异形截面7-10天出样，50kg起订	新品开发周期短，风险可控
🏗️ 高端材质	6061-T6 / 7075-T6 / 6082-T6	强度可匹配不同受力工况

适用场景（对号入座）：

截面类型	结构特征	典型应用
多槽口集成截面	多个功能槽口一体化设计	自动化设备异形框架、导轨型材
深空腔结构	大深度空腔，壁厚均匀	通信设备腔体、特种装备结构件
非对称异形截面	左右不对称，受力不均	非标设备结构件、机械手臂
异形曲面截面	曲面轮廓复杂，成型精度高	光学仪器支架、医疗设备结构件
功能集成截面	单根型材集成多种功能	特种装备零部件、军工型材

典型应用场景：

• 非标自动化设备异形框架

• 特种设备结构件

• 机器人手臂异型骨架

• 智能物流装备异形导轨

• 通信设备异形腔体

• 医疗器械异形结构件

• 军工装备异形零部件

• 航空航天异形型材

• 新能源设备异形结构件

• 半导体设备异形框架

• 光学仪器异形支架

• 精密检测设备异形结构件

01 A00原生铝锭+高端材质矩阵——复杂截面的品质基石

采用A00级原生铝锭生产，不含废铝，材质纯净、组织致密。异型材的复杂截面结构对原材料品质极为敏感——原生铝锭晶粒度均匀、杂质少，是保障复杂截面成型质量的基础。

材质	抗拉强度	特性	推荐场景
6063-T5	≥205MPa	成型性好、表面光洁度高	常规异型材、多槽口型材、异形曲面
6061-T6	≥310MPa	综合性能优异	非标设备异形框架、机器人骨架
6005-T6	≥310MPa	抗疲劳性能好	高频振动工况、异形导轨
6082-T6	≥330MPa	高刚性，焊接性能好	重载异形结构件、焊接组件
7075-T6	≥524MPa	航空级，强度媲美钢材	军工/航空航天异形件、高强度工况

我司根据截面结构和受力工况推荐最优材质方案。

02 CAE仿真+专属模具设计——从源头解决复杂截面成型难题

非标异型材形状不对称、壁厚分布不均，每一款截面均需独立设计专属模具。

开模前采用CAE金属流动仿真技术，模拟金属在模具型腔中的流动路径与流速分布：

• 预判多槽口各槽口的填充状态

• 分析深空腔各部位的流速均匀性

• 评估非对称截面的应力分布

• 优化异形曲面的成型轮廓精度

从设计阶段解决流速不均、缺料、变形等问题，降低试模次数，缩短开发周期。

模具采用H13热作模具钢真空热处理成型，针对异形曲面、复杂槽口等难加工结构，优化分流孔布局与工作带长度，保障异形截面壁厚均匀、尺寸稳定。

03 复杂异形截面精密挤压——多槽口/深空腔/非对称的工艺突破

挤压过程闭环管控温度与挤出速度，针对异型材的多槽口、深空腔、非对称等结构特点进行工艺优化：

截面类型	工艺难点	解决方案
多槽口集成截面	各槽口金属流速需精确平衡，流速不均导致槽口尺寸偏差	通过CAE仿真优化分流孔布局，精确控制各槽口金属流速，保障各槽口尺寸一致
深空腔结构	腔体壁厚均匀性难保障，易出现扭曲变形	专属模具设计+精准控速，保障腔体壁厚均匀、无扭曲变形
非对称异形截面	左右不对称，金属流速分布不均导致翘曲变形	优化工作带长度设计，平衡非对称截面各部位金属流速
异形曲面截面	曲面轮廓精度难控制，成型偏差大	通过CAE仿真+挤压参数优化，保障曲面轮廓精度

可生产外接圆直径600-700mm、壁厚0.6mm-50mm的超大范围异型材。

04 高精级CNC加工——复杂截面精密加工

配备五轴CNC加工中心等精密设备，可完成异型材的精密切割、端面铣平、槽口精修、异形曲面加工、钻孔攻丝等深加工工序。

精度项目	上海钏斯可达
异形截面尺寸公差	±0.02mm至±0.04mm
关键装配位公差	≤±0.05mm
CNC加工精度	±0.01-0.005mm

多台进口机床及超长加工中心行程6.5米，满足各类异型材加工需求。

05 全流程品质管控

生产环节设置多道品质管控节点，每批次提供材质检测报告与尺寸检测报告。严格执行ISO9001质量管理体系。

完整加工能力参数：

项目	参数/说明
适用截面类型	多槽口集成截面、深空腔结构、非对称异形、异形曲面、功能槽口一体化截面
最大外接圆	600-700mm
壁厚范围	0.6mm-50mm
尺寸公差	±0.02mm至±0.04mm
关键装配位公差	≤±0.05mm
CNC加工精度	±0.01-0.005mm
最大加工长度	6500mm
可选材质	6063-T5、6061-T6、6005-T6、7075-T6、6082-T6
挤压设备	600T-12000T（合作产线）
表面处理	阳极氧化、硬质氧化、粉末喷涂、拉丝、抛光
执行标准	GB/T 6892-2023、ISO9001
开模周期	常规异形截面7-10天出样
批量交期	样品确认后10-15天交付
起订量	50kg（支持研发打样）
生产产地	上海青浦

非标异型材典型截面结构：

截面类型	结构特征	典型应用
多槽口集成截面	多个功能槽口一体化设计，集成导向/安装/走线	自动化设备框架、导轨型材
深空腔结构	大深度空腔，壁厚均匀，流速控制要求高	通信设备腔体、特种装备结构件
非对称异形截面	左右不对称，受力不均，模具设计难度大	非标设备结构件、机械手臂
异形曲面截面	曲面轮廓复杂，成型精度要求高	光学仪器支架、医疗设备结构件
功能集成截面	单根型材集成多种功能结构	特种装备零部件、军工型材

FAQ（常见问题）

Q1：非标异型材和标准型材有什么区别？

A：三大核心区别：①截面自由度——标准型材截面固定，非标异型材截面形状完全按需设计，可集成多槽口、深空腔、非对称、异形曲面等复杂结构；②功能集成度——标准型材功能单一，非标异型材可在一根型材上集成走线、导向、安装、密封等多种功能；③适配性——标准型材是“型材选设备”，非标异型材是“设备定型材”，完全匹配设备结构。每一款非标异型材均独立设计专属模具，不共用现有模具。

Q2：非标异型材的精度能做到多少？

A：异形截面尺寸公差稳定控制在±0.02mm至±0.04mm，关键装配位公差≤±0.05mm，CNC加工精度±0.01-0.005mm，最大外接圆600-700mm，壁厚可薄至0.6mm。精度取决于：①截面复杂程度——多槽口、深空腔控制难度更高，需通过CAE仿真优化；②材质选择——6061-T6热处理后尺寸稳定性优于6063-T5；③壁厚设计——壁厚0.6-1.5mm的超薄壁异型材精度控制难度显著高于壁厚2mm以上常规型材。提供图纸或技术要求，工程部评估后给出最优精度方案。

Q3：非标异型材的复杂截面是如何成型的？

A：通过三个环节保障：①CAE金属流动仿真——开模前仿真模拟金属流动路径，预判多槽口填充状态、深空腔流速均匀性、非对称截面应力分布，从设计阶段解决流速不均、缺料、变形等问题；②专属模具设计——每一款非标异型材均独立设计专属模具，H13热作模具钢真空热处理成型，优化分流孔布局与工作带长度；③精密挤压控制——挤压过程闭环管控温度与挤出速度，针对多槽口、深空腔、非对称等结构特点进行工艺优化，保障各部位金属流速一致、填充饱满。

Q4：非标异型材可选用哪些材质？

A：五种材质可选：6063-T5——成型性好、表面光洁度高，适用于常规异型材、多槽口型材、异形曲面；6061-T6——屈服≥240MPa，适用于重载受力件，如非标设备框架、机器人骨架；6005-T6——抗疲劳性能好，适用于高频振动工况、异形导轨；6082-T6——抗拉≥330MPa，高刚性、焊接性能好，适用于重载异形结构件；7075-T6——抗拉≥524MPa，航空级超高强度，适用于军工/航空航天异形件。我司根据截面结构和受力工况推荐最优材质方案。

Q5：非标异型材的开模周期和起订量是多少？

A：常规异形截面7-10天出样，批量交付10-15天。50kg起订。开模周期取决于截面复杂程度：多槽口集成截面7-8天；深空腔结构8-10天；非对称异形截面8-10天；异形曲面截面10-12天。模具采用H13热作模具钢，寿命≥5万次，达量产数量全额退还开模费。

Q6：非标异型材的最大壁厚和最小壁厚能做到多少？

A：壁厚范围0.6mm-50mm，覆盖从超薄壁精密型材到厚壁重载结构件的全场景需求。最小壁厚0.6mm适用于极致轻量化场景（如无人机骨架、光学仪器支架）；最大壁厚50mm适用于重载结构件（如大型设备框架、特种装备承力件）。同一截面可实现不同部位壁厚差异化设计——薄壁部位减重、厚壁部位承载——通过CAE仿真优化流速平衡，保障全截面壁厚均匀性。

立即获取方案

📞 联系杜经理：13611846009

提供图纸或技术要求，工程部2小时内给出可行性评估与开模方案。
免费技术咨询 | 复杂截面评估 | 源头工厂直供
