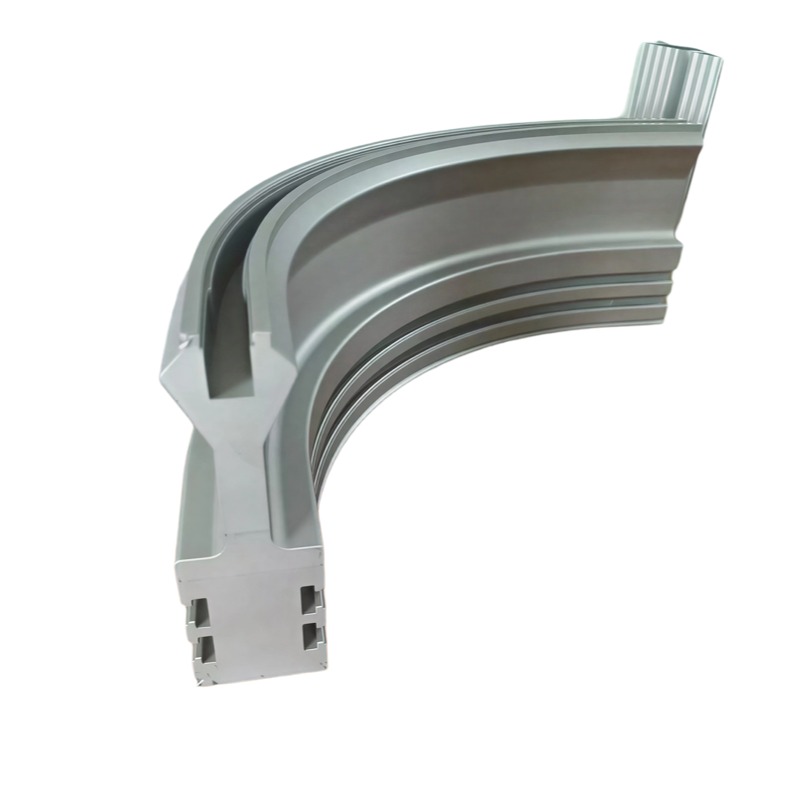

环形RGV弧形弯轨铝型材
自动化物流 · 25 次浏览
上海钏斯铝业专业生产环形RGV弧形弯轨铝型材，专为RGV环形输送线、弧形弯道、循环流水线等场景配套定制。弧形轨道是RGV系统实现方向转换和路径弯曲的关键部件，通过CNC精密滚弯工艺成型，弧度精度≤0.5°，弯圆误差≤±0.4mm，最小转弯半径可达1000mm。直线段与弧形段无缝拼接，小车转弯平稳无卡顿，规避普通折弯轨道弧度偏差大、小车卡顿、脱轨等问题。材质选用6063-T5或6061-T6高强度铝合金，支持S型、环形、U型、L型等多种轨迹定制。轨道工作面可做硬质氧化耐磨处理，适配高频次循环往复搬运工况。从开模、挤压到弯圆、CNC精加工全流程一站式交付，常规弧形7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
环形RGV弧形弯轨铝型材——RGV小车在环形路径上连续循环运行，转弯时卡顿？弧形轨道弧度偏差大，小车侧向力增加、轮组磨损加快？普通折弯轨道接头不平整，小车经过时冲击明显？
弧形轨道精度不够，RGV小车就跑不顺、停不准、坏得快。
在智能仓储、自动化物流、机器人等领域，RGV有轨制导小车需要在环形路径上连续循环运行。传统的直线轨道无法满足弧形路径的需求，需要通过弯圆、滚弯等工艺将铝型材加工成特定弧度。
采用6063-T5或6061-T6高强度铝合金，CNC精密滚弯成型，弧度精度≤0.5°，弯圆误差≤±0.4mm，最小转弯半径可达1000mm。直线段与弧形段无缝拼接，弧度均匀、拼接缝隙小，小车转弯平稳无卡顿，规避普通折弯轨道弧度偏差大、小车卡顿、脱轨等问题。轨道截面可集成导向槽、安装固定位等功能结构，一体挤压成型。支持S型、环形、U型、L型等多种轨迹定制。轨道工作面可做硬质氧化耐磨处理，适配高频次循环往复搬运工况。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🎯 高精度弧形 | 弧度精度≤0.5°，弯圆误差≤±0.4mm | 小车转弯平稳，无卡顿 |
| 🔄 小转弯半径 | 最小1000mm | 适配紧凑空间布局 |
| 🔧 无缝拼接 | 直线段与弧形段无缝拼接 | 小车经过无冲击 |
| 📐 多轨迹定制 | S型/环形/U型/L型 | 适配各类产线布局 |
| 🛡️ 耐磨强化 | 硬质氧化处理 | 高频循环损耗低 |
| ⚡ 快速交付 | 常规弧形7-10天出样，50kg起订 | 项目周期可控 |
RGV弧形弯轨 vs 直线轨道：
| 对比维度 | RGV弧形弯轨 | 直线轨道 |
|---|---|---|
| 行走路径 | 弧形/环形/弯道 | 直线 |
| 核心精度 | 弧度精度≤0.5°，弯圆误差≤±0.4mm | 直线度≤1.0mm/10m |
| 工艺难度 | 高（挤压+滚弯+拼接） | 一般（挤压+精切） |
| 关键要求 | 转弯平稳，无卡顿无冲击 | 长距离直线运行平稳 |
| 适用场景 | 环形输送/弯道换向 | 直线输送 |
铝合金RGV弧形弯轨 vs 钢制弯轨：
| 对比维度 | 铝合金弧形弯轨 | 钢制弯轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 弧度精度 | ≤0.5° | 1-2° |
| 弯圆误差 | ±0.4mm | ±1-2mm |
| 拼接方式 | 无缝拼接 | 焊接或螺栓拼接 |
| 耐腐蚀性 | 优异（阳极氧化） | 差（需涂油防锈） |
| 安装便捷性 | 高 | 低 |
| 运行噪音 | 低 | 高 |
弧形弯轨轨迹类型对比：
| 轨迹类型 | 结构特征 | 典型应用 |
|---|---|---|
| S型 | 两段相反方向弧形弯轨组合 | 产线换向、避让输送 |
| 环形 | 多段弧形弯轨+直线段交替组成闭环 | 环形智能仓储、连续循环输送 |
| U型 | 两段弧形弯轨+一段直线段组成U形 | 产线两端折返、紧凑空间回转 |
| L型 | 一段90°弧形弯轨+两段直线段 | 直角转向输送 |
选型参考：
| 应用场景 | 推荐材质 | 推荐载重 | 关键要求 |
|---|---|---|---|
| 环形智能仓储 | 6061-T6 | 300-500kg | 弧度精度≤0.5°，环形闭环 |
| 电子循环生产线 | 6063-T5 | ≤300kg | 弧度平滑，运行平稳 |
| 快递分拣中心 | 6061-T6 | 300-500kg | 高频运行，耐磨性好 |
| 闭环柔性输送线 | 6061-T6 | ≤500kg | 多轨迹组合，拼接精度高 |
| 自动化输送线弯轨 | 6063-T5 | ≤300kg | 转弯半径小，拼接平滑 |
典型应用场景：
环形智能仓储轨道系统
电子循环生产线弯轨
自动化输送线弧形导轨
快递分拣中心环形轨道
RGV环形有轨制导小车系统
闭环柔性输送线
产线换向S型弯轨
紧凑空间U型折返轨道
FAQ（常见问题）
Q1：RGV弧形弯轨和直线轨道有什么区别？
A：直线轨道是RGV小车沿直线路径行走的轨道，工艺相对简单，主要控制直线度。弧形弯轨是RGV小车在环形、弧形路径上行走的轨道，需要通过CNC精密滚弯工艺将直线型材加工成特定弧度。弧形弯轨的弧度精度、弯圆误差、直线段与弧形段的拼接质量直接决定小车转弯是否平稳、有无卡顿。我司弧形弯轨弧度精度≤0.5°，弯圆误差±0.4mm，小车转弯平稳顺畅。
Q2：弧形弯轨的弧度精度和弯圆误差能达到多少？
A：通过CNC精密滚弯工艺成型，弧度精度≤0.5°，弯圆误差≤±0.4mm。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。
Q3：最小转弯半径能做到多少？
A：最小转弯半径可达1000mm。RGV系统在有限的车间空间内布局环形轨道时，较小的转弯半径可有效减少占地面积，提高空间利用率。转弯半径越小，对轨道加工精度和RGV小车转向系统要求越高，如空间允许建议采用较大转弯半径以保证小车运行平稳性。
Q4：弧形弯轨和直线轨道如何拼接？
A：采用无缝拼接工艺，直线段与弧形段接头平整无台阶。拼接处需保证弧度过渡平滑，小车通过时无冲击、无卡顿。拼接精度是弧形弯轨质量的关键指标之一，我司通过CNC精加工保证拼接处尺寸精度，确保小车连续平稳运行。
Q5：S型、环形、U型轨迹有什么区别？
A：S型轨迹由两段相反方向的弧形弯轨组成，用于RGV小车在产线不同位置间换向或避让；环形轨迹由多段弧形弯轨和直线段交替组成闭环路径，RGV小车连续循环运行；U型轨迹由两段弧形弯轨和一段直线段组成U形路径，用于RGV小车在产线两端折返。我司可根据客户产线布局定制多种轨迹组合。
Q6：弧形弯轨用6063-T5还是6061-T6？
A：6063-T5成型性好、表面光洁度高，适用于常规载重（≤300kg）和标准弧度；6061-T6强度更高、屈服强度≥240MPa，适用于重载（300kg-500kg）或对承载和抗冲击性要求更高的弧形工况。弧形弯轨工况下小车转弯时产生离心力，对轨道强度要求高于直线轨道，重载或高速场景建议选用6061-T6。
Q7：弧形弯轨的起订量和交期是多少？
A：起订量50kg。常规弧形7-10天出样，批量交期样品确认后7-10天。弧形弯轨涉及CNC滚弯加工，建议提前提供产线布局图纸和转弯半径要求。
立即获取方案
📞 联系杜经理：13611846009
提供产线布局图纸或转弯半径要求，技术部2小时内给出弧形弯轨方案评估。
免费技术咨询 | RGV弧形轨方案设计 | 源头工厂直供
