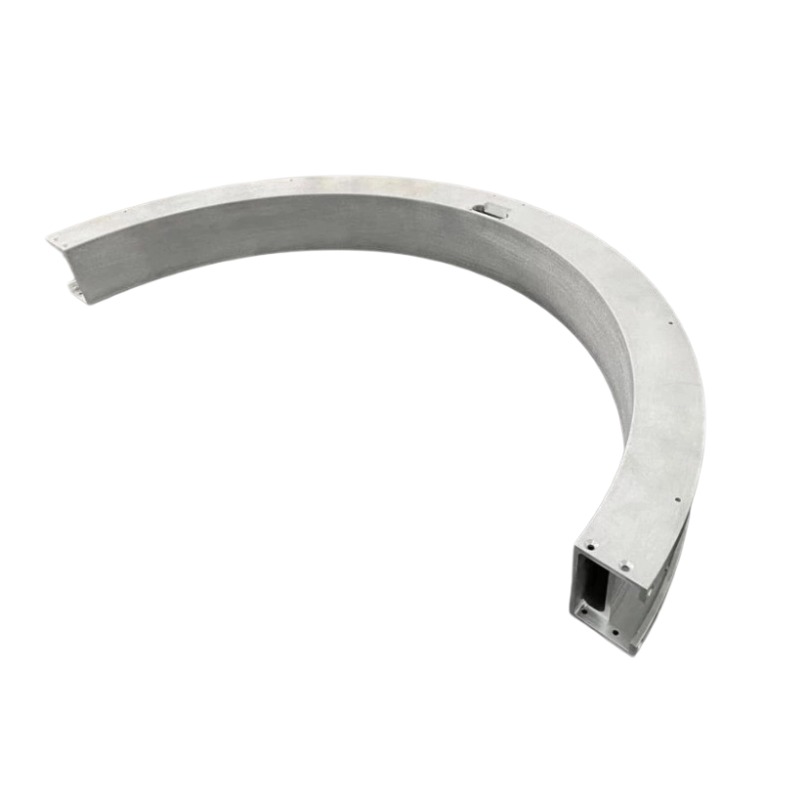

闭环循环环形导轨铝型材
自动化物流 · 26 次浏览
上海钏斯铝业专业生产闭环循环环形导轨铝型材，专为环形智能仓储系统、闭环循环输送线、电子循环生产线、环形分拣系统等场景配套定制。环形导轨是循环输送系统的“闭环轨道”，其整圆精度、接头平滑度和运行平稳性直接决定小车能否在闭环路径上连续不间断、无卡顿地循环运行。采用6063-T5或6061-T6高强度铝合金，CNC精密滚弯一次成型完整闭环圆环，整圆闭环误差≤±0.4mm，弧度精度≤0.5°。接头处经过精密处理，平整无台阶，小车可连续平稳循环运行，无卡顿、无颠簸。支持单环形、多环形、S型复合环等多种闭环轨迹定制。轨道工作面硬质氧化耐磨处理，适配高频次连续循环运转工况。从开模、挤压到滚弯、CNC精加工、表面处理全流程一站式交付，常规环形10-15天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
闭环循环环形导轨铝型材——环形穿梭车在闭环轨道上连续循环运行，每运行一圈都要经过所有接头位置。接头有台阶？小车每圈都颠簸一次。闭环圆度偏差大？小车在部分区段产生侧向力，轮组磨损加剧，定位精度下降。
环形导轨的核心指标，就是整圆闭环误差和接头平滑度。
在智能仓储、自动化物流、电子制造等领域，循环输送系统是提升产线效率的核心装备。环形导轨作为循环输送系统的“闭环轨道”，其整圆精度、接头平滑度和运行平稳性直接决定小车能否在闭环路径上连续不间断、无卡顿地循环运行。
采用6063-T5或6061-T6高强度铝合金，CNC精密滚弯一次成型完整闭环圆环，整圆闭环误差≤±0.4mm，弧度精度≤0.5°。单根型材可卷圆成完整闭环轨道，减少拼接点。接头处经过精密处理，平整无台阶，小车可连续平稳循环运行，无卡顿、无颠簸。轨道截面可集成导向槽、安装固定位等功能结构，一体挤压成型。支持单环形、多环形、S型复合环等多种闭环轨迹定制。轨道工作面可做硬质氧化耐磨处理，适配高频次连续循环运转工况。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🔄 高精度闭环 | 整圆闭环误差≤±0.4mm | 小车全路径平稳运行，无侧向力 |
| 🎯 高弧度精度 | 弧度精度≤0.5° | 转弯平滑无卡顿 |
| 🔧 无缝接头 | 接头平整无台阶 | 小车每圈经过无冲击 |
| 📐 多轨迹定制 | 单环形/多环形/S型复合环 | 适配各类循环输送场景 |
| 🛡️ 耐磨强化 | 硬质氧化处理 | 高频连续循环损耗低 |
| ⚡ 快速交付 | 常规环形10-15天出样，50kg起订 | 项目周期可控 |
环形导轨 vs 弧形弯轨：
| 对比维度 | 环形导轨 | 弧形弯轨 |
|---|---|---|
| 功能 | 完整闭环轨道系统 | 直线段之间的弧形连接段 |
| 运行方式 | 小车连续循环运行 | 小车方向转换 |
| 核心指标 | 整圆闭环误差、接头平滑度 | 弧度精度、拼接精度 |
| 拼接点 | 多个（多段组合成闭环） | 2个（连接直线段） |
| 适用场景 | 环形穿梭车/闭环输送线 | 弯道输送/方向转换 |
铝合金环形导轨 vs 钢制环形导轨：
| 对比维度 | 铝合金环形导轨 | 钢制环形导轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 整圆误差 | ≤±0.4mm | ±1-2mm |
| 拼接缝隙 | ≤0.3mm | 明显焊缝 |
| 运行噪音 | 低 | 高 |
| 耐腐蚀性 | 优异 | 差 |
| 安装便捷性 | 高 | 低 |
整圆闭环误差≤±0.4mm意味着什么：
整圆闭环误差是指环形导轨完整闭环后的圆度偏差——拼接后的整圆与理论设计圆之间的最大偏差≤±0.4mm。这个指标直接决定小车在闭环路径上能否连续平稳运行。闭环误差过大会导致小车在部分区段产生侧向力、增加轮组磨损，影响运行稳定性和定位精度。
闭环轨迹选型参考：
| 轨迹类型 | 适用场景 | 特点 |
|---|---|---|
| 单环形 | 单一闭环循环输送线 | 结构简单，小车沿单一环形路径循环运行 |
| 多环形 | 多工位循环装配线 | 多环组合，小车可在不同环形之间切换 |
| S型复合环 | 复杂路径连续循环 | S型轨迹+环形组合，适配柔性产线 |
典型应用场景：
环形智能仓储系统
闭环循环输送线
电子循环生产线
环形分拣系统
环形装配线
连续循环自动化产线
环形穿梭车系统
FAQ（常见问题）
Q1：环形导轨和弧形弯轨有什么区别？
A：弧形弯轨是轨道的一个组成部分，是直线段之间的弧形连接段，用于改变RGV小车的行走方向。环形导轨是完整的闭环轨道系统，由多段弧形弯轨和直线段组合成完整闭环路径，小车可在闭环上连续循环运行。环形导轨的核心指标是整圆闭环误差和接头平滑度——整圆闭环误差≤±0.4mm，接头平整无台阶，小车可连续不间断、无卡顿地循环运行。
Q2：整圆闭环误差≤±0.4mm是什么意思？
A：整圆闭环误差是指环形导轨完整闭环后的圆度偏差。环形导轨通过多段弯轨和直线段拼接成完整闭环，拼接后的整圆与理论设计圆之间的最大偏差≤±0.4mm。这个指标直接决定小车在闭环路径上能否连续平稳运行。闭环误差过大会导致小车在部分区段产生侧向力、增加轮组磨损。
Q3：环形导轨的接头为什么要平整无台阶？
A：小车在闭环轨道上连续循环运行，每运行一圈就会经过所有接头位置。如果接头处有台阶或缝隙过大，小车每次经过都会产生冲击和振动，长期运行会导致轮组磨损加剧、运行噪音增大，严重时会影响小车定位精度。接头平整无台阶是环形导轨的核心质量指标。
Q4：单环形、多环形、S型复合环有什么区别？
A：单环形是最基础的闭环形式，由单一环形轨道构成，小车沿环形路径循环运行，适用于简单循环输送线。多环形由两个或多个环形轨道组合而成，不同环形之间通过换向轨道连接，小车可在不同环形之间切换。S型复合环由S型轨迹和环形组合而成，小车沿S型路径在不同工位间切换，适配柔性自动化产线的多样化路径需求。
Q5：环形导轨的材质怎么选？
A：常规轻载环形导轨（载重≤300kg）选用6063-T5，成型性好、表面光洁度高；重载环形导轨（载重300kg-500kg）或高速运行场景选用6061-T6，强度更高、抗疲劳性能更好。环形导轨工况下小车连续循环运行，对轨道抗疲劳强度要求高于直线轨道，建议重载或高频场景选用6061-T6。
Q6：环形导轨安装后如何验收闭环精度？
A：环形导轨安装后的精度验收主要验收三个指标：一是整圆闭环误差——使用全站仪或激光跟踪仪检测，整圆与理论设计圆的偏差应≤±0.4mm；二是接头平滑度——所有拼接处高差应≤0.3mm，缝隙≤0.5mm；三是轨道水平度——使用水准仪检测，轨道全长水平度偏差应≤±2mm。建议安装完成后使用RGV小车进行不少于50圈连续循环试运行。
