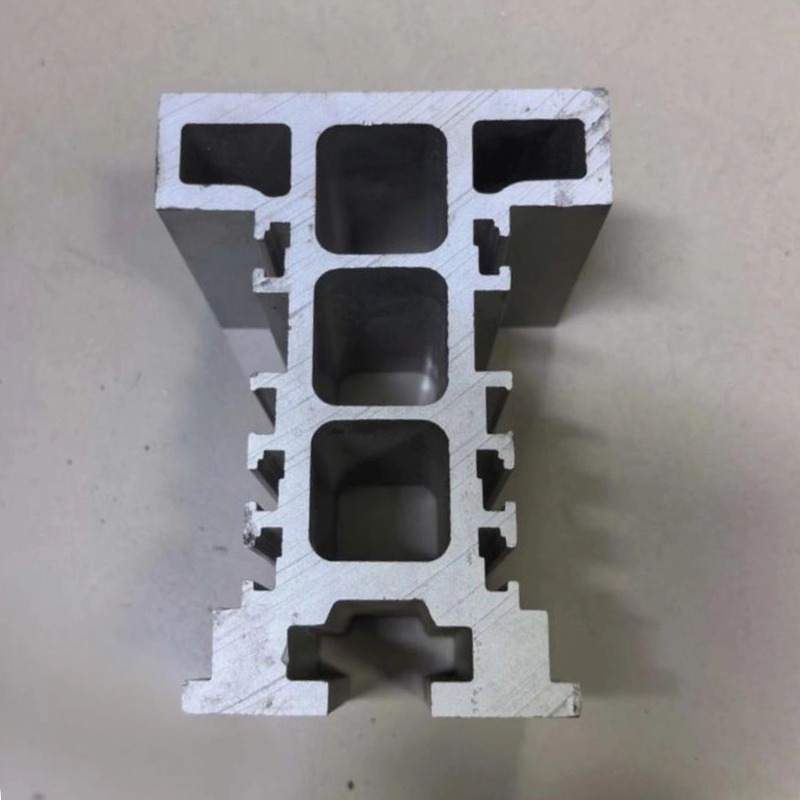

AGV磁条导航导轨铝型材
自动化物流 · 24 次浏览
上海钏斯铝业专业生产AGV磁条导航导轨铝型材，专为AGV自动导引车配套定制行走轨道与导航轨道，适用于智能物流搬运系统、仓储AGV导航、工厂自动化物料输送线等场景。材质6063-T5铝合金，CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm。导轨截面按客户要求集成导航磁条安装槽、感应件卡槽、导向槽等功能结构，一体挤压成型。适配磁导航、二维码导航、激光导航等多种AGV导航方式。表面阳极氧化处理，防尘防腐、摩擦系数低。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
AGV磁条导航导轨铝型材——AGV小车导航信号不稳定，经常偏离路径？磁条安装后位置不准，AGV感应不到？换一种导航方式就要换一套轨道，改造成本太高？
AGV导航导轨选对了，小车就跑得准、停得稳、用得好。
AGV（自动导引车）是智能物流与工厂自动化的核心搬运设备。AGV搬运导轨是AGV的“路”，轨道精度直接决定AGV小车跑得稳不稳、定位准不准、导航精度高不高。
材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm。导轨截面按客户要求集成导航磁条安装槽、感应件卡槽、导向槽等功能结构，一体挤压成型。适配磁导航、二维码导航、激光导航等多种AGV导航方式。表面阳极氧化处理，防尘防腐、摩擦系数低。客户提供图纸，按图开模生产。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🔧 三种导航适配 | 磁条/二维码/激光 | 一轨多用，避免重复改造 |
| 📐 磁条安装槽 | 按客户要求定制 | 磁条嵌入精准牢固 |
| 🎯 高精度 | 直线度≤1.0mm/10m | AGV导航精度可靠 |
| 🔩 功能集成 | 磁条槽/感应件槽/导向槽一体挤压成型 | 无需二次加工，现场即装即用 |
| 🛡️ 阳极氧化 | 防尘防腐、摩擦系数低 | 适配智能物流仓库长期使用 |
| ⚡ 快速交付 | 常规规格7-10天出样，50kg起订 | 项目周期可控 |
三种AGV导航方式对比：
| 对比维度 | 磁条导航 | 二维码导航 | 激光导航 |
|---|---|---|---|
| 导航原理 | 磁条感应信号 | 扫描二维码定位 | 激光扫描反射板 |
| 轨道要求 | 磁条安装槽 | 二维码安装位 | 反射板安装槽 |
| 成本 | 低 | 中 | 高 |
| 路径柔性 | 固定 | 灵活 | 非常灵活 |
| 定位精度 | ±10mm | ±5mm | ±10mm |
| 适用场景 | 路径固定、成本敏感 | 路径需灵活调整 | 环境复杂、频繁变更 |
| 维护成本 | 低 | 中 | 中 |
铝合金AGV导航导轨 vs 钢制轨道：
| 对比维度 | 铝合金导航导轨 | 钢制轨道 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 导航功能集成 | 一体挤压成型 | 需现场开槽或焊接 |
| 耐腐蚀性 | 优异（阳极氧化） | 差（需涂油防锈） |
| 安装便捷性 | 高 | 低 |
| 维护成本 | 低（免维护） | 高（定期防锈） |
适用场景（按导航方式）：
| 导航方式 | 轨道功能结构 | 适用场景 | 关键要求 |
|---|---|---|---|
| 磁条导航 | 磁条安装槽 | 路径固定的仓储物流 | 磁条槽尺寸精度±0.05mm |
| 二维码导航 | 二维码安装位 | 路径需灵活调整的工厂 | 安装位位置精确 |
| 激光导航 | 反射板安装槽 | 环境复杂的柔性产线 | 反射板角度精确 |
| 复合导航 | 三种结构同时集成 | 需多种导航方式切换 | 各功能结构互不干涉 |
典型应用场景：
智能物流AGV导航系统
仓储AGV磁条导航轨道
二维码导航AGV行走轨道
激光导航AGV反射板安装轨道
工厂自动化物料搬运导航轨道
多导航方式兼容的柔性AGV系统
FAQ（常见问题）
Q1：AGV导轨和RGV轨道有什么区别？
A：AGV导轨是为自动导引车（AGV）配套的行走与导航轨道，核心功能是“导引”——导轨截面上按客户要求集成导航磁条安装槽、感应件卡槽等功能结构，适配磁导航、二维码导航、激光导航等多种AGV导航方式。RGV轨道是为有轨制导车（RGV）配套的行走轨道，RGV依靠轨道供电和通讯，不能脱离轨道运行。我司两种均可按图生产，根据客户自动化方案选型。
Q2：导轨截面上集成的“导航磁条安装槽”是做什么用的？
A：磁条导航是AGV最常用的导航方式之一。导航磁条安装槽是导轨截面上一体挤压成型的凹槽，用于嵌入磁条或磁钉，AGV小车通过车底的磁传感器感应磁条信号实现路径跟踪和定位。客户提供磁条规格，我司按规格生产对应安装槽尺寸。
Q3：AGV导轨适配哪些导航方式？
A：我司AGV导轨适配三种主流导航方式：磁导航（导轨截面带磁条安装槽，嵌入磁条引导AGV运行）、二维码导航（导轨旁或地面部署二维码标签，AGV扫码定位）、激光导航（导轨作为行走通道，AGV通过激光扫描环境导航）。客户提供AGV导航方式和规格参数，我司按图生产对应截面。
Q4：AGV导轨生产需要客户提供什么？
A：客户需提供AGV导轨截面图纸（CAD格式优先），标注截面形状、关键尺寸、磁条槽规格、公差要求以及AGV小车导向轮尺寸等参数。如客户暂无截面图纸，可提供AGV品牌型号、导航方式、轮距和安装要求，我司可协助提供截面方案供客户确认后生产。
Q5：AGV导轨的起订量和交期是多少？
A：起订量50kg。常规截面7-10天出样，批量交期样品确认后7-10天。磁条安装槽规格需在开模前确认，建议提前提供磁条样品或规格参数。
