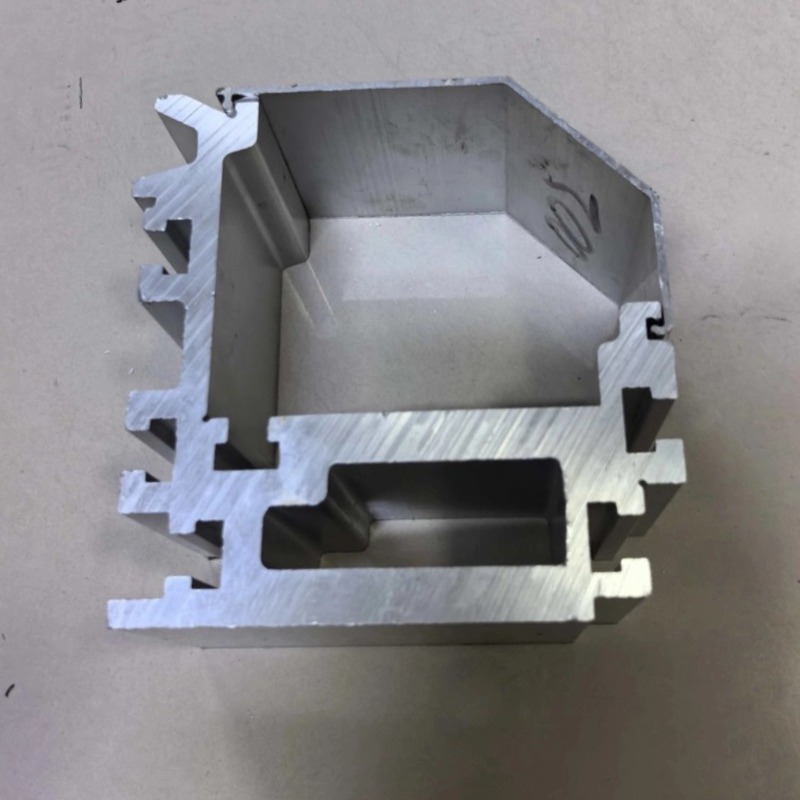

机器人天轨铝型材
自动化物流 · 20 次浏览
上海钏斯铝业专业生产机器人天轨铝型材，专为车间空中物料输送系统、自动化产线吊装轨道、机器人天轨行走系统等场景配套定制。天轨悬挂在车间上方，为滑车、吊具、机器人等设备提供行走轨道，有效利用车间上层空间，减少地面占用。材质选用6063-T5或6061-T6高强度铝合金，轨道截面按客户图纸要求生产，可提供“工”字型、“王”字型等多种结构。CNC精密加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm。表面阳极氧化处理，耐腐蚀、耐磨损。米重从0.05kg/m到100kg/m，外接圆从5mm到700mm。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
机器人天轨铝型材——车间地面被输送线和设备占满，没有多余空间？空中物料搬运还靠人工操作，效率低又不安全？机器人想在空中行走作业，却找不到合适的轨道？
机器人天轨，让车间物料输送从“地面”走向“空中”。
天轨（空中悬挂轨道）是现代工厂自动化物料输送和吊装作业的核心基础设施。天轨悬挂在车间天花板上，为行走小车、滑车、机器人、吊具等设备提供行走轨道，实现空中物料的自动化输送和工位间转运，大幅减少地面空间占用，提升车间空间利用率。
材质选用6063-T5或6061-T6高强度铝合金，经模具挤压成形，具有重量轻、强度高、直线度好和耐腐蚀等优点。轨道截面按客户图纸要求生产，可提供“工”字型、“王”字型等多种结构。CNC精密加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm。表面阳极氧化处理，耐腐蚀、耐磨损，延长使用寿命。米重从0.05kg/m到100kg/m，外接圆从5mm到700mm。客户提供截面图纸，我司按图开模生产。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🏗️ 空中悬挂 | 悬挂在车间上方 | 利用上层空间，减少地面占用 |
| 🔧 多种截面 | “工”字型/“王”字型/按图生产 | 适配不同承载和安装需求 |
| 🎯 高精度 | 直线度≤1.0mm/10m，公差±0.02mm至±0.04mm | 小车运行平稳顺畅 |
| 🛡️ 阳极氧化 | 耐腐蚀、耐磨损 | 延长使用寿命，免维护 |
| 📐 宽范围 | 米重0.05-100kg/m，外接圆5-700mm | 轻载到重载全场景覆盖 |
| ⚡ 快速交付 | 常规规格7-10天出样，50kg起订 | 项目周期可控 |
“工”字型 vs “王”字型截面（按客户图纸要求生产）：
| 对比维度 | “工”字型截面 | “王”字型截面 |
|---|---|---|
| 结构特点 | 上下翼缘+中间腹板 | 上下翼缘+双腹板 |
| 结构刚性 | 良好 | 更高 |
| 适用场景 | 大多数天轨场景 | 大跨度/重载/机器人天轨 |
| 承载能力 | 标准 | 更强 |
适用场景（对号入座）：
| 应用领域 | 典型用途 | 关键要求 |
|---|---|---|
| 车间空中物料输送 | 悬挂输送系统 | 轻量化、直线度好 |
| 自动化产线吊装 | 产线空中吊装轨道 | 承载稳定、运行平稳 |
| 机器人天轨行走 | 机器人空中行走轨道 | 高刚性、高精度 |
| 悬挂式输送线 | 空中连续输送 | 长距离、低噪音 |
| 工位间空中搬运 | 空中搬运轨道 | 灵活布局、安装便捷 |
| 轻载吊装设备导轨 | 工具滑轨/吊具轨道 | 轻量化、低成本 |
01 A00原生铝锭——天轨的品质源头
采用A00级原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保天轨在长期悬挂运行工况下的抗疲劳强度和尺寸稳定性。
02 高强度铝合金挤压成型——按图生产
采用高强度铝合金挤压成形，轨道截面按客户图纸要求生产，可提供“工”字型、“王”字型等多种结构。
米重从0.05kg/m到100kg/m
外接圆从5mm到700mm
客户提供截面图纸，按图开模生产
03 高精度加工与直线度控制——小车运行平稳
经CNC精密加工，轨道表面平整无毛刺，不易变形。
直线度精度≤1.0mm/10m
尺寸公差±0.02mm至±0.04mm
保证天轨行走小车运行平稳顺畅
04 阳极氧化表面处理——耐腐蚀、耐磨损
表面经阳极氧化处理，防尘防腐，耐腐蚀性强，摩擦系数低，延长使用寿命，适配车间常态化工况。
05 全流程一站式交付——只对接一个窗口
从开模、挤压到CNC精加工、表面处理一站式交付，客户只需对接一个供应商。客户提供图纸，按图开模生产，减少现场加工工序。
完整加工能力参数：
| 项目 | 参数/说明 |
|---|---|
| 适用场景 | 车间空中物料输送、自动化产线吊装、机器人天轨行走 |
| 合金材质 | 6063-T5 / 6061-T6 |
| 轨道形式 | 直线天轨、弧形天轨、环形天轨 |
| 截面结构 | “工”字型、“王”字型（按客户图纸要求生产） |
| 直线度 | ≤1.0mm/10m |
| 尺寸公差 | ±0.02mm至±0.04mm |
| 米重范围 | 0.05-100kg/m |
| 外接圆范围 | 5-700mm |
| 表面处理 | 阳极氧化 |
| 安装方式 | 吊顶悬挂、钢结构固定 |
| 最大挤压长度 | 最长20M |
| 挤压设备 | 600T-12000T（合作产线） |
| 加工设备 | CNC加工中心 |
| 执行标准 | GB/T 6892-2023、ISO9001 |
| 起订量 | 50kg |
| 生产产地 | 上海青浦 |
典型应用场景：
车间空中物料输送系统
自动化产线吊装轨道
机器人天轨行走系统
悬挂式输送线
工位间空中搬运轨道
轻载吊装设备导轨
工具滑轨/吊具轨道
FAQ（常见问题）
Q1：天轨和EMS吊轨有什么区别？
A：天轨是品类统称，泛指悬挂在车间上方的各类吊装轨道，用于承载滑车、吊具、机器人等设备在空中行走作业。EMS吊轨是天轨的一种具体应用形式，特指电动单轨系统的承载轨道，配有滑触线取电装置、车组、道岔等完整系统。所有EMS吊轨都是天轨，但不是所有天轨都是EMS吊轨。我司两种均可按图生产，根据客户自动化方案选型。
Q2：天轨用什么材质？6063-T5和6061-T6怎么选？
A：6063-T5成型性好、表面光洁度高，适用于常规载重（≤500kg）和对表面外观有要求的场景；6061-T6经T6热处理后屈服强度≥240MPa，适用于重载（500kg-1000kg）或对承载和抗冲击性要求更高的场景。机器人天轨行走系统建议选用6061-T6，轻载吊装导轨可选用6063-T5。我司根据客户提供的载重和工况参数推荐合适材质。
Q3：“工”字型和“王”字型截面有什么区别？
A：“工”字型截面是天轨最常用的截面形式，结构简洁、承重好、安装便捷，适用于大多数天轨场景。“王”字型截面在“工”字型基础上增加了中间横梁，结构刚性更强，适用于跨度较大或承载要求更高的场景。客户提供图纸，我司按图生产。
Q4：天轨安装时需要注意什么？
A：天轨是空中悬挂安装，对安装精度和结构安全要求较高。安装前需确认车间顶部承重结构满足天轨负载要求；安装时采用激光对中仪校准直线度和水平度；轨道拼接缝隙控制在≤0.5mm；吊装螺栓紧固扭矩需符合设计要求。建议由专业安装团队施工，我司可提供安装技术指导。
Q5：天轨可以定制弯轨或环形轨道吗？
A：可以。我司支持直线天轨、弧形天轨、环形天轨按图生产。弧形天轨经CNC精密滚弯成型，弯圆误差≤±0.4mm，弧度精度≤0.5°，弯轨与直轨拼接缝隙≤0.5mm，小车运行平稳顺畅。客户提供弯轨半径和角度图纸，我司按图生产。
Q6：天轨生产需要客户提供什么？
A：客户需提供天轨截面图纸（CAD格式优先），标注关键尺寸、公差要求、材质要求以及载重和安装方式等参数。我司根据客户图纸进行模具设计和开模生产。如客户暂无截面图纸，可提供设备参数和安装要求，我司可协助提供截面方案供客户确认后生产。
Q7：天轨的起订量和交期是多少？
A：起订量50kg。常规截面7-10天出样，批量交期样品确认后7-10天。天轨因涉及吊装安全，建议提前沟通载重和跨度要求。
立即获取方案
📞 联系杜经理：13611846009
提供天轨截面图纸或安装要求，技术部2小时内给出生产评估和方案。
免费技术咨询 | 天轨按图生产 | 源头工厂直供
