EMS悬挂轨

汽车总装线的空中输送总是卡顿？智能仓储的环形天轨转弯处小车异响？焊装车间的吊轨在高温焊渣环境下寿命太短？

这些问题，EMS铝合金吊轨可以一次性解决。

EMS（Electrical Monorail System，电动单轨系统）是一种多组独立载物车在特定水平单轨上运行的空中悬挂输送系统。EMS空中自行小车输送系统充分利用车间上层空间，可减少地面空间占用达40%以上，实现安全高效的人车分流，在汽车焊装、涂装、总装自动化生产线以及仓储物流等行业广泛应用。

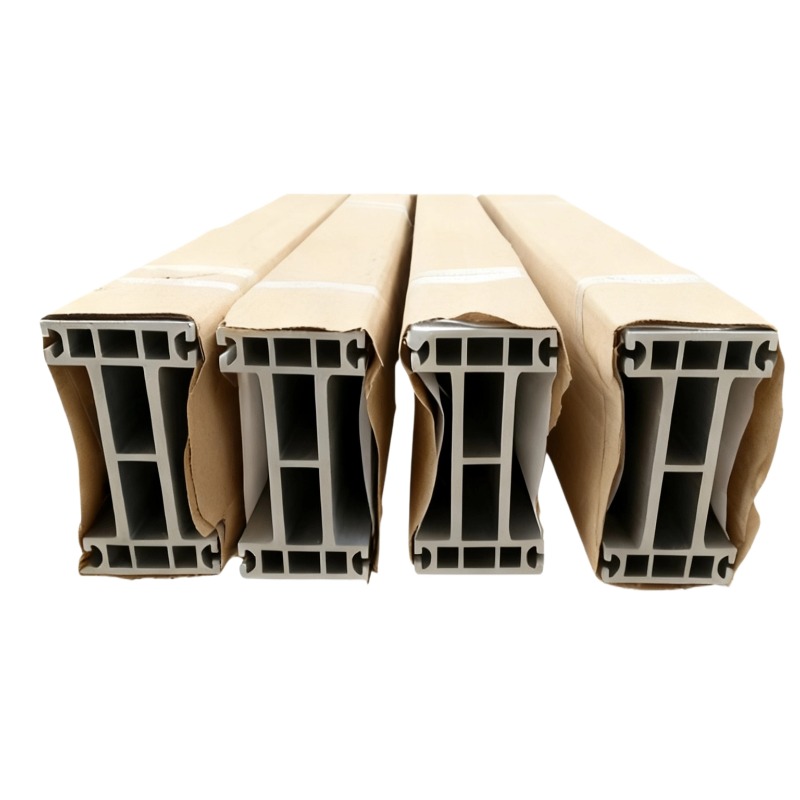

EMS吊轨是EMS系统的核心承载部件，既是电动行走小车的运行载体，也是主要的承力部件。材质选用6063-T5或6061-T6高强度铝合金，模具挤压成形，具有重量轻、强度高、直线度好和耐腐蚀等优点。CNC精密滚弯成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。可定制直轨道、弯轨道、环形轨道等多种线路布局，集成导向槽、安装固定位、滑触线安装槽等功能结构，一体挤压成型。载重能力500kg-2000kg，运行速度10-100m/min。

核心优势速览：

优势维度	技术指标	客户价值
🏗️ 节省空间	减少地面占用40%以上	充分利用车间上层空间
💪 宽载重范围	500kg-2000kg	适配轻载到重载多种场景
🚀 高速运行	10-100m/min	满足产线节拍要求
🎯 高弯轨精度	弯圆误差≤±0.4mm，弧度精度≤0.5°	小车转弯平稳无卡顿
🔌 功能集成	滑触线安装槽一体挤压成型	取电便捷，无需额外支架
🛤️ 多种线路	直轨/弯轨/环形轨道	适配不同产线布局
🔧 一站式交付	开模/挤压/弯圆/CNC/表面处理	只对接一个窗口

EMS吊轨 vs 普通天轨：

对比维度	EMS吊轨	普通天轨
系统定义	电动单轨系统（含滑触线取电、车组、道岔）	一般悬挂轨道
载重能力	500kg-2000kg	100kg-500kg
运行速度	10-100m/min	10-30m/min
功能集成	滑触线安装槽+导向槽+安装位	相对简单
自动化程度	高（自行小车+自动控制）	一般（人工/半自动）
典型应用	汽车总装/焊装/涂装、智能仓储	一般空中搬运

铝合金EMS吊轨 vs 钢制吊轨：

对比维度	铝合金EMS吊轨	钢制吊轨
密度	2.7g/cm³	7.8g/cm³
重量	轻	重
顶部结构载荷	低	高
耐腐蚀性	优异（阳极氧化）	差（需定期涂油防锈）
安装便捷性	高	低（需起重设备）
运行噪音	低	高
维护成本	低（免维护）	高（定期防锈）

适用场景（对号入座）：

应用领域	典型用途	推荐载重	关键要求
汽车总装线	车身/零部件空中输送	1000-2000kg	重载、高频运行
汽车焊装线	焊装车间空中输送	500-1000kg	耐高温、防焊渣
汽车涂装线	涂装车间空中输送	500-1000kg	防粉尘、防静电
智能仓储	环形天轨系统	500-1000kg	弯轨精度、环形运行
机器人巡检	巡检机器人吊轨	500kg	高精度、平稳运行
车间空中物料搬运	工位间物料输送	500-1000kg	灵活布局、空间节约

01 A00原生铝锭——EMS吊轨的强度保障

采用A00级原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保EMS吊轨在长期悬挂运行工况下的抗疲劳强度和尺寸稳定性。原生铝锭的组织致密性是保障吊轨长期承载不变形的关键。

02 高强度铝合金挤压成型——轻量化与高强度兼备

采用高强度铝合金模具挤压成形，米重从0.05kg/m到100kg/m，外接圆从5mm到700mm均可定制。轨道截面可集成滑触线安装槽、导向槽、安装固定位等功能结构，一体挤压成型，减少后期加工工序。

03 CNC精密滚弯成型——弯轨精度≤0.5°

通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。

• 弯轨特殊制作，有多种半径及长度组合

• 直线段与弧形段无缝拼接，小车运行平稳顺畅

• 载重能力500kg-2000kg，运行速度10-100m/min

04 高精级CNC加工——精密装配一步到位

配备五轴CNC加工中心等精密设备，钻孔、攻丝、CNC加工精度高。

• CNC加工精度：±0.01-0.005mm

• 多台进口机床及超长加工中心行程6.5米

• 轨道工作面可做硬质氧化耐磨处理，适配高频次往复搬运工况

05 全流程一站式交付——只对接一个窗口

从开模、挤压到弯圆、CNC精加工、表面处理一站式交付，客户只需对接一个供应商。支持来图定制吊轨截面尺寸、轨道长度、弯轨半径，减少现场加工工序。

完整加工能力参数：

项目	参数/说明
适用场景	EMS空中悬挂输送、智能仓储天轨、汽车总装线吊轨
合金材质	6063-T5 / 6061-T6
轨道形式	直轨道、弯轨道、环形轨道
载重能力	500kg-2000kg
运行速度	10-100m/min
弯圆误差	≤±0.4mm
弧度精度	≤0.5°
尺寸公差	±0.02mm至±0.04mm
CNC加工精度	±0.01-0.005mm
表面处理	阳极氧化、硬质氧化
功能集成	滑触线安装槽、导向槽、安装固定位
定制范围	轨道长度、弯轨半径、截面尺寸均可定制
挤压长度	最长20M
挤压设备	600T-12000T（合作产线）
加工设备	CNC滚弯机、弯圆机、拉弯机、五轴CNC加工中心
执行标准	GB/T 6892-2023、ISO9001
起订量	50kg
生产产地	上海青浦

典型应用场景：

• EMS空中悬挂输送系统

• 智能仓储环形天轨

• 汽车总装线空中轨道

• 焊装/涂装自动化输送线

• 机器人巡检吊轨

• 车间空中物料搬运系统

FAQ（常见问题）

Q1：EMS悬挂输送系统主要应用在哪些行业？

A：EMS系统广泛应用于汽车焊装、涂装、总装自动化生产线，以及智能仓储、家电制造、工程机械等行业。EMS系统充分利用车间上层空间，可减少地面空间占用达40%以上，实现安全高效的人车分流，是现代化工厂空中物料输送的核心装备。

Q2：EMS吊轨的载重能力范围是多少？

A：载重能力500kg-2000kg，运行速度10-100m/min。具体载重和速度取决于选用的合金材质（6063-T5或6061-T6）、截面尺寸和壁厚。客户可根据物料重量和产线节拍要求定制对应规格。汽车总装线等重载场景建议选用6061-T6材质。

Q3：6063-T5和6061-T6怎么选？

A：6063-T5成型性好、表面光洁度高，适用于常规载重（500kg-1000kg）和对表面外观有要求的场景；6061-T6强度更高、屈服强度≥240MPa，适用于重载（1000kg-2000kg）或对承载和抗冲击性要求更高的场景。汽车总装线、焊装线等重载场景建议选用6061-T6。

Q4：EMS吊轨的弯轨精度能达到多少？

A：通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。

Q5：EMS吊轨的滑触线怎么安装？

A：轨道截面可集成滑触线安装槽，一体挤压成型。滑触线可直接嵌入安装槽内，无需额外支架，安装便捷、美观整齐。滑触线用于EMS小车运行过程中的取电，我司可根据客户选用的滑触线规格定制对应安装槽尺寸。

Q6：EMS吊轨在汽车焊装/涂装车间的特殊要求是什么？

A：汽车焊装和涂装车间对EMS吊轨有特殊要求。焊装车间存在焊渣飞溅和高温环境，吊轨表面应选用硬质氧化处理（HV≥400），耐磨耐热，焊渣不易粘附；滑触线应选用防护等级≥IP54的封闭式滑触线；悬挂吊架建议选用不锈钢或热镀锌处理。涂装车间存在喷涂粉尘和溶剂挥发，吊轨需做全封闭防护罩；滑触线和电气元件需选用防爆型；轨道接地电阻需≤4Ω。我司可根据车间环境提供专属防护方案。

Q7：EMS吊轨的起订量和交期是多少？

A：起订量50kg。常规截面7-10天出样，批量交期样品确认后10-15天。弯轨和环形轨道因涉及滚弯工艺，交期可能略长，具体根据产品复杂度确定。
