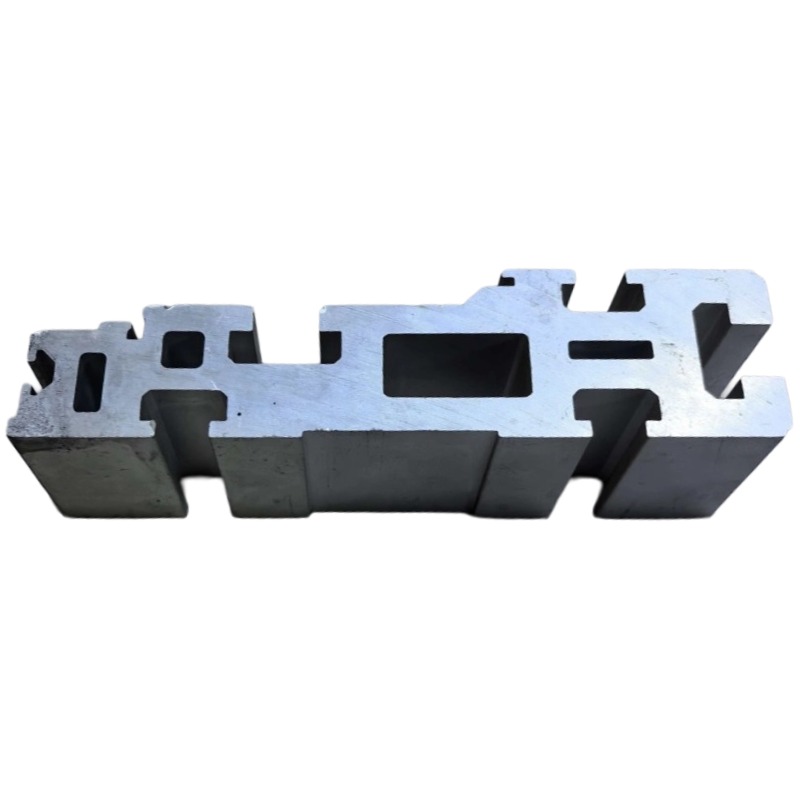

起重机滑触线轨道铝型材
自动化物流 · 25 次浏览
上海钏斯铝业专业生产滑触线轨道铝型材，专为起重机滑触线供电系统、自动化产线移动供电、行车供电滑线导轨、EMS空中小车供电、AGV充电轨供电系统等场景配套定制。滑触线轨道是移动供电系统的核心承载轨道，兼具导轨导向与供电双重功能。材质选用6063-T5导电铝合金，兼具良好的导电性能和力学性能。表面阳极氧化处理，耐腐蚀、耐磨损，确保供电安全。轨道截面可集成多极滑触线安装槽，支持单极或多极滑触线安装，适配多种功率需求。CNC精密加工，尺寸公差±0.02mm至±0.04mm。轨道接头平整，集电器滑行顺畅不卡顿，工作面光洁减少碳刷磨损，延长维护周期。支持直线轨道、弧形轨道定制。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
起重机滑触线轨道铝型材——起重机行车时供电中断？自动化产线移动设备取电不稳？EMS空中小车在弯道处滑触线接触不良？
滑触线轨道的精度，直接决定移动供电系统的可靠性。
滑触线供电系统是移动设备的主流供电方式之一，通过安装在轨道内的滑触线（铜排或导电条），配合集电器实现移动供电。该滑触线轨道采用高强度铝合金挤压成型，是滑触线供电系统的承载主体，兼具导轨导向与供电双重功能。
材质选用6063-T5导电铝合金，兼具良好的导电性能和力学性能。表面阳极氧化处理，耐腐蚀、耐磨损，确保供电安全。轨道截面可集成多极滑触线安装槽，支持单极、多极滑触线安装，适配多种功率需求。CNC精密加工，尺寸公差±0.02mm至±0.04mm。轨道接头平整，集电器滑行顺畅不卡顿，工作面光洁减少碳刷磨损，延长维护周期。支持直线轨道、弧形轨道定制。适用于起重机滑触线供电系统、自动化产线移动供电轨道、行车供电滑线导轨、EMS空中小车供电、AGV充电轨供电系统、自动化立体仓库移动供电等场景。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| ⚡ 导电性能优异 | 6063-T5导电铝合金，导电率≥45% IACS | 降低电力传输损耗 |
| 🔌 多极集成 | 多极滑触线安装槽（单极/多极安装） | 适配多种功率需求，一轨多用 |
| 🛡️ 安全绝缘 | 阳极氧化处理，表面绝缘 | 确保供电系统安全可靠 |
| 🎯 高精度 | 尺寸公差±0.02mm至±0.04mm | 集电器运行平稳，不卡顿 |
| 🔧 低磨损 | 工作面光洁，碳刷磨损低 | 延长维护周期，降低运维成本 |
| ⚡ 快速交付 | 常规规格7-10天出样，50kg起订 | 项目周期可控 |
滑触线轨道 vs 普通承载轨道：
| 对比维度 | 滑触线轨道 | 普通承载轨道 |
|---|---|---|
| 核心功能 | 供电+导向（双重功能） | 承载+导向（单一功能） |
| 截面特征 | 集成滑触线安装槽 | 无供电功能结构 |
| 材质要求 | 导电铝合金（导电率≥45% IACS） | 普通铝合金 |
| 表面处理 | 阳极氧化（绝缘+耐磨） | 阳极氧化（耐磨） |
| 适用场景 | 移动供电系统 | 行走输送系统 |
铝合金滑触线轨道 vs 钢制滑触线轨道：
| 对比维度 | 铝合金滑触线轨道 | 钢制滑触线轨道 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 导电率 | ≥45% IACS | 约8-12% IACS |
| 耐腐蚀性 | 优异（阳极氧化） | 差（需涂油防锈） |
| 绝缘性能 | 优异（阳极氧化绝缘层） | 差（需额外绝缘处理） |
| 安装便捷性 | 高 | 低 |
| 维护成本 | 低（免维护） | 高（定期防锈） |
选型参考：
| 应用场景 | 推荐滑触线极数 | 关键要求 |
|---|---|---|
| 起重机供电系统 | 单极/多极 | 轨道直线度、滑触线安装槽精度 |
| 自动化产线移动供电 | 多极 | 轨道直线度、多极槽位精度 |
| 行车供电滑线导轨 | 单极 | 轨道直线度、集电器滑行顺畅 |
| EMS空中小车供电 | 多极 | 弧形轨道+滑触线平滑过渡 |
| AGV充电轨供电系统 | 单极 | 充电段精度、耐磨性 |
| 自动化立体仓库移动供电 | 多极 | 长距离直线度、低磨损 |
典型应用场景：
起重机滑触线供电系统
自动化产线移动供电轨道
行车供电滑线导轨
EMS空中小车供电轨道
AGV充电轨供电系统
自动化立体仓库移动供电
FAQ（常见问题）
Q1：滑触线轨道和普通承载轨道有什么区别？
A：滑触线轨道是供电轨道，核心功能是为移动设备提供电力传输，兼具导轨导向作用。轨道截面集成滑触线安装槽，内部安装铜排或导电条，集电器沿轨道滑动取电。普通承载轨道（如穿梭车导轨、天轨）是行走轨道，核心功能是承载和导向设备运行，不涉及供电功能。我司两种轨道均可定制，滑触线轨道在自动化产线和起重机系统中常与承载轨道配合使用。
Q2：6063-T5导电铝合金和普通6063-T5有什么区别？
A：两者合金牌号相同，但导电铝合金在生产过程中对微量元素的控制更严格，导电率更高、电阻更低。普通6063-T5更侧重力学性能和成型性，导电率约35-40% IACS；导电铝合金经过工艺优化，导电率可达45-50% IACS，可有效降低电力传输损耗。我司滑触线轨道选用导电铝合金，确保供电系统长期运行的能效和经济性。
Q3：滑触线轨道可以同时安装多极滑触线吗？
A：可以。轨道截面可集成多极滑触线安装槽，支持单极、多极、多极一体式滑触线安装，适配不同设备功率需求。多极滑触线可在一根轨道内同时传输多路电源（如三相电+控制信号），适用于需要同时供电和信号传输的自动化产线设备。安装槽尺寸可根据客户选用的滑触线品牌和规格定制。
Q4：滑触线轨道表面为什么要阳极氧化处理？
A：阳极氧化处理在轨道表面形成致密氧化膜，有三个作用：一是提升耐腐蚀性，适应车间常态化工况；二是提升表面硬度、耐磨损，减少集电器碳刷的磨损；三是形成绝缘层，避免轨道意外导电，提升供电系统安全性。未处理的铝合金表面容易氧化腐蚀、产生导电粉尘，影响供电系统稳定性和使用寿命。
Q5：滑触线轨道的载流能力怎么确定？
A：滑触线轨道的载流能力由三个因素决定：滑触线材质（铜排或铝排、截面积）、滑触线数量（单极或多极）、轨道截面尺寸（安装槽容纳空间）。客户提供设备功率和滑触线规格，我司根据安装槽尺寸和结构强度要求设计匹配的轨道截面，确保载流能力和机械强度同时满足要求。
Q6：滑触线轨道可以和不同品牌的滑触线配套吗？
A：可以。我司轨道安装槽可根据客户选用的滑触线品牌和规格定制。国内外主流滑触线品牌如法勒（VAHLE）、康稳（Conductix-Wampfler）、安能宝（Annenbao）以及国产滑触线品牌均可适配。客户提供滑触线产品规格书，我司据此设计匹配的安装槽尺寸，确保现场安装便捷、滑触线固定可靠。
Q7：滑触线轨道的起订量和交期是多少？
A：起订量50kg。常规截面7-10天出样，批量交期样品确认后7-10天。滑触线轨道安装槽规格需在开模前确认，建议提前提供滑触线品牌和规格参数。
立即获取方案
📞 联系杜经理：13611846009
提供滑触线品牌规格或供电系统图纸，技术部2小时内给出滑触线轨道方案评估。
免费技术咨询 | 滑触线轨道方案设计 | 源头工厂直供
