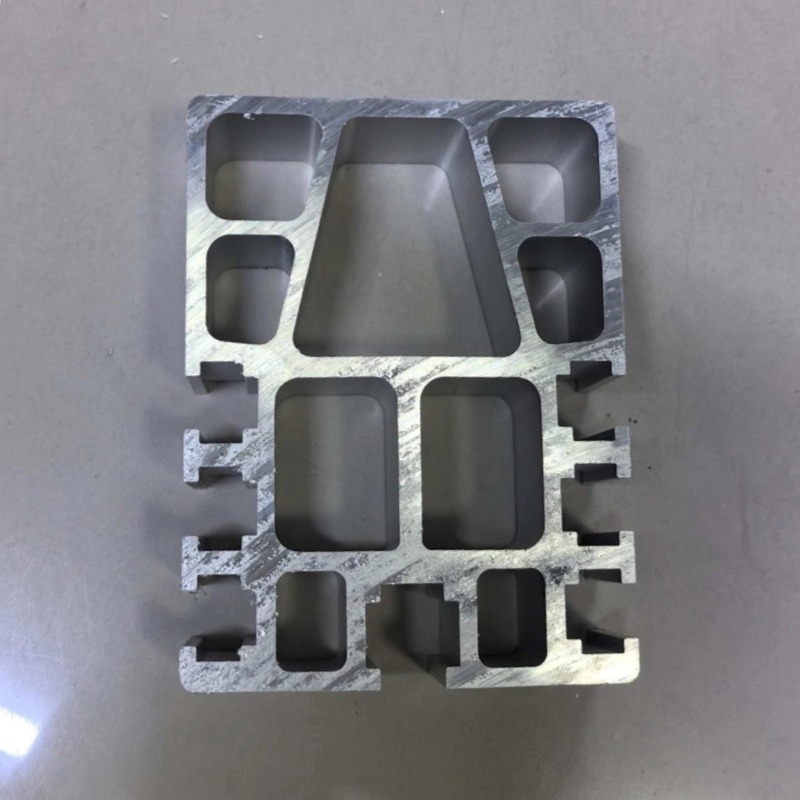

半导体OHT轨道铝型材
自动化物流 · 26 次浏览
上海钏斯铝业专业生产半导体OHT轨道铝型材，专为半导体晶圆制造工厂AMHS自动物料搬送系统、面板厂洁净室空中搬运等场景配套定制。OHT空中走行式搬送车悬挂在洁净室天花板轨道上运行，通过升降机构直接抓取FOUP晶圆盒，实现“Tool-to-Tool”全自动空中物流。轨道采用6063-T5或6061-T6高强度铝合金挤压成型，表面阳极氧化处理可有效减少颗粒生成，符合洁净室Class100-1000要求。直线段运行速度≤3.5m/s，转弯段速度≤0.7m/s，最小转弯半径R500mm，定位精度≤±3mm，载重能力≤40kg（适配12英寸FOUP）。轨道截面可集成滑触供电安装槽、通讯波导安装位、导向槽等功能结构。从开模、挤压到CNC精加工、表面处理全流程一站式交付，常规规格10-15天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
半导体OHT轨道铝型材——12英寸晶圆厂的AMHS系统，OHT天车日均搬运FOUP超十万次。轨道精度差一点，小车跑起来振动大一点，累积下来就是晶圆破片、机台宕机、良率跳水。
OHT轨道的精度和洁净度，直接决定晶圆厂的产能和良率。
OHT（Overhead Hoist Transport）空中走行式搬送车，是半导体晶圆厂AMHS（Automatic Material Handling System）自动物料搬送系统的核心设备。OHT系统悬挂在洁净室天花板轨道上运行，通过升降机构直接抓取并运送FOUP（晶圆盒）或玻璃传送卡匣到各工艺机台，实现“Tool-to-Tool”全自动空中物流。OHT系统可有效利用制程设备上方空间，不占用洁净室地面空间，厂房高度约2.7米即可导入。轨道长度可从数百米延伸至数十公里，配合客户需求在不同制程区间或跨厂区进行串连搬送。
OHT轨道是本系统的核心承载部件。轨道采用6063-T5或6061-T6高强度铝合金挤压成型，轻量化、高精度、耐磨损，表面阳极氧化处理可有效减少颗粒生成，符合洁净室Class100-1000要求。轨道截面可集成滑触供电安装槽、通讯波导安装位、导向槽等功能结构，一体挤压成型。直线段运行速度≤3.5m/s，转弯段速度≤0.7m/s，最小转弯半径R500mm（45°/90°转弯），定位精度≤±3mm，载重能力≤40kg（适配12英寸FOUP）。适用于半导体晶圆制造工厂AMHS系统、面板厂洁净室空中搬运、12英寸晶圆厂OHT天车轨道、FOUP空中搬送系统等场景。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🏗️ 高速运行 | 直线段≤3.5m/s | 保障晶圆厂AMHS系统搬运效率 |
| 🔄 小转弯半径 | 最小R500mm（45°/90°） | 适配洁净室紧凑空间布局 |
| 🎯 高定位精度 | ≤±3mm | FOUP精准对接工艺机台 |
| 🧹 洁净室适用 | Class100-1000 | 阳极氧化处理，低颗粒产生 |
| 📦 适配FOUP | 载重≤40kg | 适配12英寸晶圆盒空中搬运 |
| 🔌 功能集成 | 滑触供电槽/通讯波导/导向槽 | 小车运行供电通讯一体化 |
| ⚡ 快速交付 | 常规规格10-15天出样，50kg起订 | 项目周期可控 |
OHT轨道 vs 普通天轨/EMS吊轨：
| 对比维度 | OHT轨道 | 普通天轨/EMS吊轨 |
|---|---|---|
| 洁净度要求 | Class100-1000洁净室 | 无特殊要求 |
| 定位精度 | ≤±3mm | ±5-10mm |
| 直线速度 | ≤3.5m/s | ≤2m/s |
| 转弯半径 | 最小R500mm | R1500mm以上 |
| 载重范围 | ≤40kg（FOUP晶圆盒） | 500kg-2000kg |
| 功能集成 | 滑触供电+通讯波导+导向槽 | 滑触线供电 |
| 适用行业 | 半导体晶圆厂/面板厂 | 一般工业 |
铝合金OHT轨道 vs 钢制轨道：
| 对比维度 | 铝合金OHT轨道 | 钢制轨道 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 颗粒产生 | 低（阳极氧化） | 高（生锈掉屑） |
| 洁净室适用 | 适用 | 不适用 |
| 耐腐蚀性 | 优异 | 差 |
| 安装便捷性 | 高 | 低 |
| 维护成本 | 低 | 高 |
适用场景（对号入座）：
| 应用领域 | 典型用途 | 关键要求 |
|---|---|---|
| 半导体晶圆制造 | AMHS系统OHT天车轨道 | 洁净度Class100-1000，定位精度±3mm |
| 12英寸晶圆厂 | OHT天车轨道 | 速度3.5m/s，转弯半径R500mm |
| FOUP空中搬送 | 晶圆盒自动搬送轨道 | 低颗粒、高精度 |
| 面板厂洁净室 | 空中搬送轨道 | 洁净度、小转弯半径 |
| 半导体前后道制程 | 设备间物料输送轨道 | 高精度、可靠性 |
典型应用场景：
半导体晶圆制造工厂AMHS系统
12英寸晶圆厂OHT天车轨道
FOUP空中搬送系统
半导体前后道制程设备间物料输送
面板厂洁净室空中搬运
晶圆盒/玻璃传送卡匣跨区串连搬送
FAQ（常见问题）
Q1：OHT轨道和普通天轨/EMS吊轨有什么区别？
A：OHT轨道是半导体行业专用的空中轨道系统，与普通天轨和EMS吊轨有三大核心区别：一是洁净度要求——OHT轨道表面经阳极氧化处理，减少颗粒生成，适用于洁净室环境（Class100-1000）；二是精度要求——OHT轨道定位精度±3mm，直线速度3.5m/s，远超普通天轨；三是载重特性——OHT轨道载重≤40kg（适配FOUP晶圆盒），属于轻载高速高精度场景。我司三种轨道均可定制，根据客户行业和场景选型。
Q2：OHT轨道的定位精度为什么要求这么高？
A：OHT小车需要在轨道上行走至指定工艺机台位置，通过升降机构抓取FOUP（晶圆盒）并精准放入机台。12英寸晶圆盒内置25片晶圆，价值极高，任何定位偏差都可能导致晶圆破损或机台对接失败。±3mm的定位精度是半导体AMHS系统的标准要求。
Q3：OHT轨道的转弯半径最小能做到多少？
A：最小转弯半径R500mm（45°/90°转弯）。OHT系统需要在有限的洁净室空间内布局轨道网络，R500mm的最小转弯半径可有效减少轨道占用面积，提高空间利用率，使轨道能够灵活布局在制程设备之间的狭小通道上方。
Q4：OHT轨道为什么需要阳极氧化处理？
A：OHT轨道安装在洁净室天花板，洁净室对空气中颗粒物浓度有严格限制（Class100-1000）。未经处理的铝合金表面在长期运行中会产生微量氧化粉末脱落，污染洁净环境。阳极氧化处理在轨道表面形成致密氧化膜，有效减少颗粒产生和脱落，同时提升耐腐蚀性和耐磨性。
Q5：OHT轨道的运行速度是多少？
A：直线段运行速度≤3.5m/s，转弯段运行速度≤0.7m/s。OHT系统在直线段高速行驶以提高搬运效率，转弯段减速保证安全平稳。速度设定可根据客户AMHS系统节拍要求调整。
Q6：OHT轨道可以适配哪些OHT小车品牌？
A：可以适配日本大福（Daifuku）、村田（Murata）、SFA等主流OHT小车品牌，以及国产AMHS系统品牌。客户提供OHT小车技术参数或轨道接口图纸，我司根据品牌规格定制匹配的轨道截面尺寸和安装接口。
Q7：OHT轨道安装时对洁净室环境有什么特殊要求？
A：安装前，轨道型材需经洁净室专用清洁剂擦拭，去除表面油脂和颗粒。安装人员需穿戴洁净服、洁净手套、洁净口罩，使用洁净工具。轨道拼接处建议在洁净棚或局部百级洁净环境下操作。安装完成后，轨道表面需用无尘布蘸取异丙醇擦拭，确保颗粒数符合Class100-1000洁净室要求。我司可配合客户洁净室管理要求，提供轨道出厂前的洁净包装和运输方案。
立即获取方案
📞 联系杜经理：13611846009
提供AMHS系统布局图纸或OHT小车规格，技术部2小时内给出OHT轨道方案评估。
免费技术咨询 | OHT轨道方案设计 | 源头工厂直供
