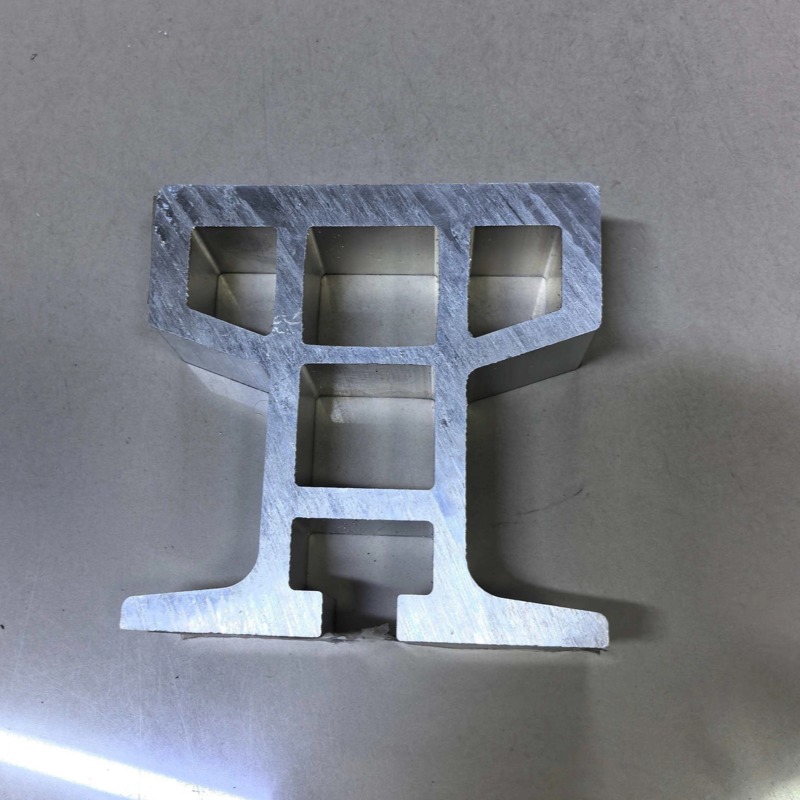

RGV/AGV轨道铝型材开模

RGV（有轨制导车）和AGV（自动导引车）是智能仓储与自动化物流系统的核心搬运设备。RGV小车围绕立体仓库周围运行，与输送线和堆垛机对接输送货物；AGV则通过磁条、二维码或激光导航实现柔性路径行走。轨道是这些设备的“路”——轨道精度直接决定小车跑得稳不稳、定位准不准、设备寿命长不长。

铝合金轨道相比传统钢制轨道优势明显：重量轻40%-60%，能耗节省30%以上，安装周期缩短30%-50%，且无需除锈维护。在京东亚洲一号、顺丰智能仓、极兔转运中心等头部智能仓储项目中，铝型材轨道已成为RGV穿梭车和EMS悬挂输送线的标配。

上海钏斯铝业面向智能仓储、自动化物流、智能搬运等领域，提供从截面结构设计、模具开发、型材挤压（合作产线）到CNC精加工、硬质氧化的全流程一站式服务。

01 品质从原材料开始

采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定。可根据轨道载重工况选用6063-T5（轻型≤300kg）、6061-T6（中型500kg级）、6005A-T6（重载1000kg级）、7075-T6（超重载）等多种材质。

02 大吨位挤压与专属模具设计

针对RGV轨道所需的宽大、厚壁及复杂内部加强筋截面，采用大吨位挤压机一次挤压成型，确保型材内部晶格致密性与整体结构稳定性。每一款轨道截面均独立设计专属模具，可集成导向槽、安装固定位、感应件卡槽等功能结构。可生产外接圆直径达600-700mm的超大型材。

03 高精级CNC加工

配备五轴CNC加工中心等精密设备，轨道经CNC一体精加工，确保整体精度统一，单根型材拼接间隙小。加工精度±0.01-0.005mm，尺寸公差稳定控制在±0.02mm至±0.04mm。轻型轨道直线度≤1.0mm/10m，中型≤1.2mm/10m，重型≤1.5mm/10m。环形轨道弧度精度≤0.5°。重复定位精度可达±3mm。

04 硬质氧化耐磨处理

轨道工作面可做硬质氧化处理，表面硬度HV≥90，摩擦系数低至0.12，有效降低运行噪音和能耗。适配2.5m/s高速运行及高频次往复搬运工况，长期运行损耗低、维护成本低。

05 全流程一站式交付

从开模、挤压到CNC精加工、硬质氧化一站式交付，客户只需对接一个供应商。支持来图定制截面尺寸、轨道长度、弯轨弧度，减少现场加工工序。每批次提供尺寸检测报告与材质检测报告。

加工能力参数：

项目	参数/说明
适用载重	≤200kg（轻型）/ 500kg（中型）/ 1000kg及以上（重型）
可选材质	6063-T5 / 6061-T6 / 6005A-T6 / 7075-T6
最大外接圆	600-700mm
尺寸公差	±0.02mm至±0.04mm
直线度（轻型）	≤1.0mm/10m
直线度（中型）	≤1.2mm/10m
直线度（重型）	≤1.5mm/10m
弧度精度（环形）	≤0.5°
重复定位精度	≤±3mm
适用运行速度	≤2.5m/s
表面处理	阳极氧化、硬质氧化
表面硬度	HV≥90（硬质氧化）
摩擦系数	≤0.12
挤压设备	600T-12000T（合作产线）
执行标准	GB/T 6892-2023高精级
开模周期	常规结构7-10天出样
批量交期	样品确认后10-15天
起订量	支持50kg级研发打样
生产产地	上海青浦

RGV/AGV轨道铝型材选型参考：

轨道类型	推荐材质	关键要求
轻型RGV轨道（≤300kg）	6063-T5	直线度≤1.0mm/10m、阳极氧化
中型RGV轨道（500kg级）	6061-T6	直线度≤1.2mm/10m、硬质氧化
重型RGV轨道（1000kg级）	6005A-T6 / 7075-T6	直线度≤1.5mm/10m、超硬阳极氧化
AGV行走导轨	6063-T5	磁条/二维码导航槽集成
弧形弯轨/环形轨道	6063-T5 / 6061-T6	弧度精度≤0.5°、CNC滚弯

典型应用场景：

• 智能仓储RGV穿梭车轨道系统

• AGV自动导引车行走导轨

• 立体仓库堆垛机地轨

• 自动化输送线轨道

• 环形/弧形弯轨输送系统

• EMS空中悬挂输送轨道

• 快递分拣中心环形轨道

• 冷链仓储物流轨道

• 重型立体仓库承载地轨

• 柔性制造系统AGV导航轨道

FAQ（常见问题）

Q1：RGV/AGV轨道铝型材相比传统钢制轨道有什么优势？

A：铝合金轨道相比传统钢制轨道优势明显：重量轻40%-60%，能耗节省30%以上，安装周期缩短30%-50%，且无需除锈维护。在京东亚洲一号、顺丰智能仓、极兔转运中心等头部智能仓储项目中，铝型材轨道已成为RGV穿梭车和EMS悬挂输送线的标配。

Q2：RGV/AGV轨道铝型材的直线度能达到多少？

A：轻型轨道直线度≤1.0mm/10m，中型≤1.2mm/10m，重型≤1.5mm/10m。环形轨道弧度精度≤0.5°。轨道经五轴CNC一体精加工，单根型材拼接间隙小，重复定位精度可达±3mm。

Q3：RGV/AGV轨道铝型材可选用哪些材质？

A：可根据轨道载重工况选用6063-T5（轻型≤300kg）、6061-T6（中型500kg级）、6005A-T6（重载1000kg级）、7075-T6（超重载）。采用A00原生铝锭生产，不含废铝，材质均匀、力学性能稳定。

Q4：RGV/AGV轨道铝型材的尺寸精度能达到多少？

A：尺寸公差稳定控制在±0.02mm至±0.04mm，加工精度±0.01-0.005mm。采用大吨位挤压机一次挤压成型，确保型材内部晶格致密性与整体结构稳定性。

Q5：RGV/AGV轨道铝型材的表面处理有哪些选择？

A：轨道工作面可做硬质氧化处理，表面硬度HV≥90，摩擦系数低至0.12，适配2.5m/s高速运行及高频次往复搬运工况。也可选用阳极氧化处理，满足常规运行要求。

Q6：RGV/AGV轨道铝型材的最小起订量和交期是多少？

A：起订量支持50kg级研发打样。常规结构开模周期7-10天出样，批量交期样品确认后10-15天交付。支持来图定制截面尺寸、轨道长度、弯轨弧度。
