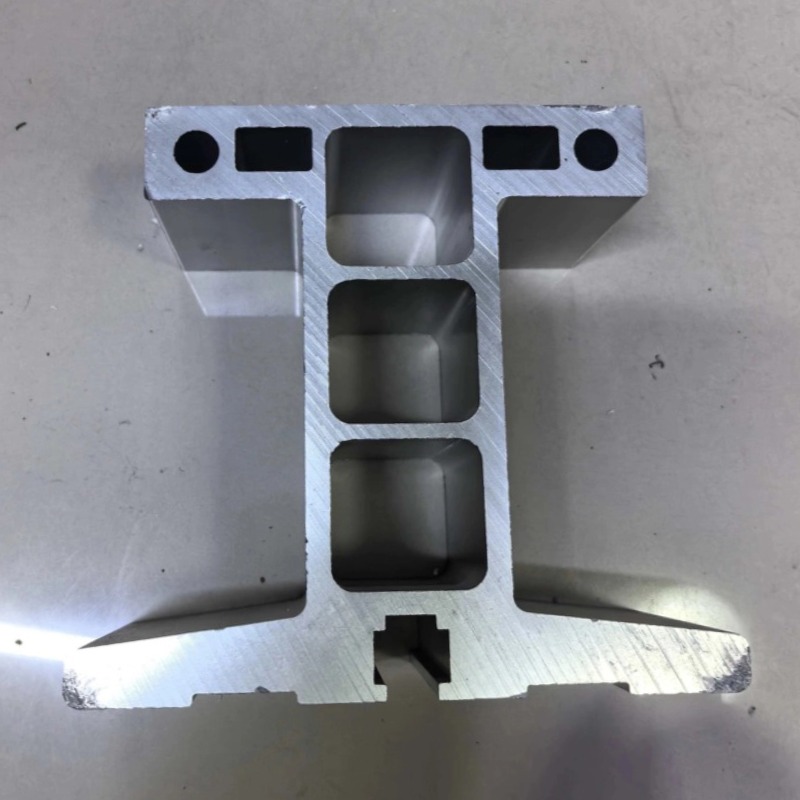

汽车总装EMS吊轨铝型材
自动化物流 · 23 次浏览
上海钏斯铝业专业生产汽车总装EMS吊轨铝型材，专为EMS空中悬挂输送系统、智能仓储环形天轨、汽车总装线空中轨道等场景配套定制。EMS空中自行小车输送系统充分利用车间上层空间，减少地面空间占用达40%以上。材质选用6063-T5或6061-T6高强度铝合金，模具挤压成形，按客户图纸生产。CNC精密滚弯成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。轨道截面按客户要求集成滑触线安装槽、导向槽等功能结构。载重能力500kg-2000kg，运行速度10-100m/min。从开模、挤压到弯圆、CNC精加工、表面处理全流程一站式交付，常规规格7-10天出样，50kg起订。欢迎来图定制，技术部2小时内给出评估方案。
联系我们
产品详情
汽车总装EMS吊轨铝型材——汽车总装线的空中输送总是卡顿？智能仓储的环形天轨转弯处小车异响？EMS小车在弯道段运行不平稳？
这些问题，铝合金EMS吊轨可以一次性解决。
EMS（Electrical Monorail System，电动单轨系统）是一种多组独立载物车在特定水平单轨上运行的空中悬挂输送系统。EMS空中自行小车输送系统充分利用车间上层空间，可减少地面空间占用达40%以上，实现安全高效的人车分流，在汽车焊装、涂装、总装自动化生产线以及仓储物流等行业广泛应用。
EMS吊轨是EMS系统的核心承载部件，既是电动行走小车的运行载体，也是主要的承力部件。材质选用6063-T5或6061-T6高强度铝合金，模具挤压成形，按客户图纸生产，具有重量轻、强度高、直线度好和耐腐蚀等优点。CNC精密滚弯成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。轨道截面按客户要求集成滑触线安装槽、导向槽、安装固定位等功能结构，一体挤压成型。载重能力500kg-2000kg，运行速度10-100m/min。适用于EMS空中悬挂输送、智能仓储天轨、汽车总装线吊轨、机器人巡检吊轨等场景。客户提供图纸，按图开模生产。
核心优势速览：
| 优势维度 | 技术指标 | 客户价值 |
|---|---|---|
| 🏗️ 节省空间 | 减少地面占用40%以上 | 充分利用车间上层空间 |
| 💪 宽载重范围 | 500kg-2000kg | 适配轻载到重载多种场景 |
| 🚀 高速运行 | 10-100m/min | 满足产线节拍要求 |
| 🎯 高弯轨精度 | 弯圆误差≤±0.4mm，弧度精度≤0.5° | 小车转弯平稳无卡顿 |
| 🔌 功能集成 | 滑触线安装槽一体挤压成型 | 取电便捷，无需额外支架 |
| 🛤️ 多种线路 | 直轨/弯轨/环形轨道 | 适配不同产线布局 |
| 🔧 一站式交付 | 开模/挤压/弯圆/CNC/表面处理 | 只对接一个窗口 |
EMS吊轨 vs 普通天轨：
| 对比维度 | EMS吊轨 | 普通天轨 |
|---|---|---|
| 系统定义 | 电动单轨系统（含滑触线取电、车组、道岔） | 一般悬挂轨道 |
| 载重能力 | 500kg-2000kg | 100kg-500kg |
| 运行速度 | 10-100m/min | 10-30m/min |
| 功能集成 | 滑触线安装槽+导向槽+安装位 | 相对简单 |
| 自动化程度 | 高（自行小车+自动控制） | 一般（人工/半自动） |
| 典型应用 | 汽车总装/焊装/涂装、智能仓储 | 一般空中搬运 |
铝合金EMS吊轨 vs 钢制吊轨：
| 对比维度 | 铝合金EMS吊轨 | 钢制吊轨 |
|---|---|---|
| 密度 | 2.7g/cm³ | 7.8g/cm³ |
| 重量 | 轻 | 重 |
| 顶部结构载荷 | 低 | 高 |
| 耐腐蚀性 | 优异（阳极氧化） | 差（需定期涂油防锈） |
| 安装便捷性 | 高 | 低（需起重设备） |
| 运行噪音 | 低 | 高 |
| 维护成本 | 低（免维护） | 高（定期防锈） |
适用场景（对号入座）：
| 应用领域 | 典型用途 | 推荐载重 | 关键要求 |
|---|---|---|---|
| 汽车总装线 | 车身/零部件空中输送 | 1000-2000kg | 重载、高频运行 |
| 汽车焊装线 | 焊装车间空中输送 | 500-1000kg | 耐高温、防焊渣 |
| 汽车涂装线 | 涂装车间空中输送 | 500-1000kg | 防粉尘、防静电 |
| 智能仓储 | 环形天轨系统 | 500-1000kg | 弯轨精度、环形运行 |
| 机器人巡检 | 巡检机器人吊轨 | 500kg | 高精度、平稳运行 |
| 车间空中物料搬运 | 工位间物料输送 | 500-1000kg | 灵活布局、空间节约 |
01 A00原生铝锭——EMS吊轨的强度保障
采用A00级原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保EMS吊轨在长期悬挂运行工况下的抗疲劳强度和尺寸稳定性。
02 高强度铝合金挤压成型——轻量化与高强度兼备
采用高强度铝合金挤压成形，按客户图纸生产。米重从0.05kg/m到100kg/m，外接圆从5mm到700mm。轨道截面按客户要求集成滑触线安装槽、导向槽、安装固定位等功能结构，一体挤压成型，减少后期加工工序。
03 CNC精密滚弯成型——弯轨精度≤0.5°
通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。
弯轨特殊制作，有多种半径及长度组合
直线段与弧形段无缝拼接，小车运行平稳顺畅
客户提供弯轨半径和角度图纸，按图生产
04 高精级CNC加工——精密装配一步到位
配备五轴CNC加工中心等精密设备，钻孔、攻丝、CNC加工精度高。
CNC加工精度：±0.01-0.005mm
多台进口机床及超长加工中心行程6.5米
轨道工作面可做硬质氧化耐磨处理，适配高频次往复搬运工况
05 全流程一站式交付——只对接一个窗口
从开模、挤压到弯圆、CNC精加工、表面处理一站式交付，客户只需对接一个供应商。客户提供图纸，按图生产，减少现场加工工序。
完整加工能力参数：
| 项目 | 参数/说明 |
|---|---|
| 适用场景 | EMS空中悬挂输送、智能仓储天轨、汽车总装线吊轨 |
| 合金材质 | 6063-T5 / 6061-T6 |
| 轨道形式 | 直轨道、弯轨道、环形轨道（按客户图纸生产） |
| 载重能力 | 500kg-2000kg |
| 运行速度 | 10-100m/min |
| 弯圆误差 | ≤±0.4mm |
| 弧度精度 | ≤0.5° |
| 尺寸公差 | ±0.02mm至±0.04mm |
| CNC加工精度 | ±0.01-0.005mm |
| 表面处理 | 阳极氧化、硬质氧化 |
| 功能集成 | 滑触线安装槽、导向槽、安装固定位（按客户要求） |
| 定制范围 | 轨道长度、弯轨半径、截面尺寸（客户提供图纸） |
| 挤压长度 | 最长20M |
| 挤压设备 | 600T-12000T（合作产线） |
| 加工设备 | CNC滚弯机、弯圆机、拉弯机、五轴CNC加工中心 |
| 执行标准 | GB/T 6892-2023、ISO9001 |
| 起订量 | 50kg |
| 生产产地 | 上海青浦 |
典型应用场景：
EMS空中悬挂输送系统
智能仓储环形天轨
汽车总装线空中轨道
焊装/涂装自动化输送线
机器人巡检吊轨
车间空中物料搬运系统
FAQ（常见问题）
Q1：EMS吊轨和RGV/AGV轨道有什么区别？
A：EMS（电动单轨系统）是空中悬挂输送系统，轨道安装在车间上方，小车悬挂在轨道下方运行，充分利用上层空间，减少地面空间占用40%以上。RGV/AGV轨道是地面铺设，小车在地面行走。EMS适用于汽车总装线、焊装线、涂装线等需要空中输送的场景；RGV/AGV适用于地面搬运和仓储物流场景。两者是互补关系，我司均可按图生产。
Q2：EMS吊轨的弯轨精度能达到多少？
A：通过CNC精密滚弯工艺成型，弯圆误差≤±0.4mm，弧度精度≤0.5°。弯轨特殊制作，有多种半径及长度组合，直线段与弧形段无缝拼接，小车运行平稳顺畅，无卡顿和异响。客户提供弯轨半径和角度图纸，按图生产。
Q3：EMS吊轨的载重能力范围是多少？
A：载重能力500kg-2000kg，运行速度10-100m/min。具体载重和速度取决于选用的合金材质（6063-T5或6061-T6）、截面尺寸和壁厚。客户提供物料重量和产线节拍要求，我司据此推荐匹配的材质和截面方案。
Q4：6063-T5和6061-T6怎么选？
A：6063-T5成型性好、表面光洁度高，适用于常规载重（500kg-1000kg）和对表面外观有要求的场景；6061-T6强度更高、屈服强度≥240MPa，适用于重载（1000kg-2000kg）或对承载和抗冲击性要求更高的场景。汽车总装线等重载场景建议选用6061-T6。
Q5：EMS吊轨的滑触线怎么安装？
A：轨道截面按客户要求集成滑触线安装槽，一体挤压成型。滑触线可直接嵌入安装槽内，无需额外支架，安装便捷。滑触线用于EMS小车运行过程中的取电，客户提供滑触线规格，我司按规格定制对应安装槽尺寸。
Q6：EMS吊轨生产需要客户提供什么？
A：客户需提供吊轨截面图纸（CAD格式优先），标注关键尺寸、载重要求、材质要求以及弯轨半径和角度等参数。我司根据客户图纸进行模具设计和生产。如客户暂无截面图纸，可提供设备参数和安装要求，我司可协助提供截面方案供客户确认后生产。
Q7：EMS吊轨的起订量和交期是多少？
A：起订量50kg。常规截面7-10天出样，批量交期样品确认后10-15天。弯轨和环形轨道因涉及滚弯工艺，交期可能略长，具体根据产品复杂度确定。
立即获取方案
📞 联系杜经理：13611846009
提供EMS吊轨截面图纸或安装要求，技术部2小时内给出生产评估和方案。
免费技术咨询 | EMS吊轨按图生产 | 源头工厂直供
