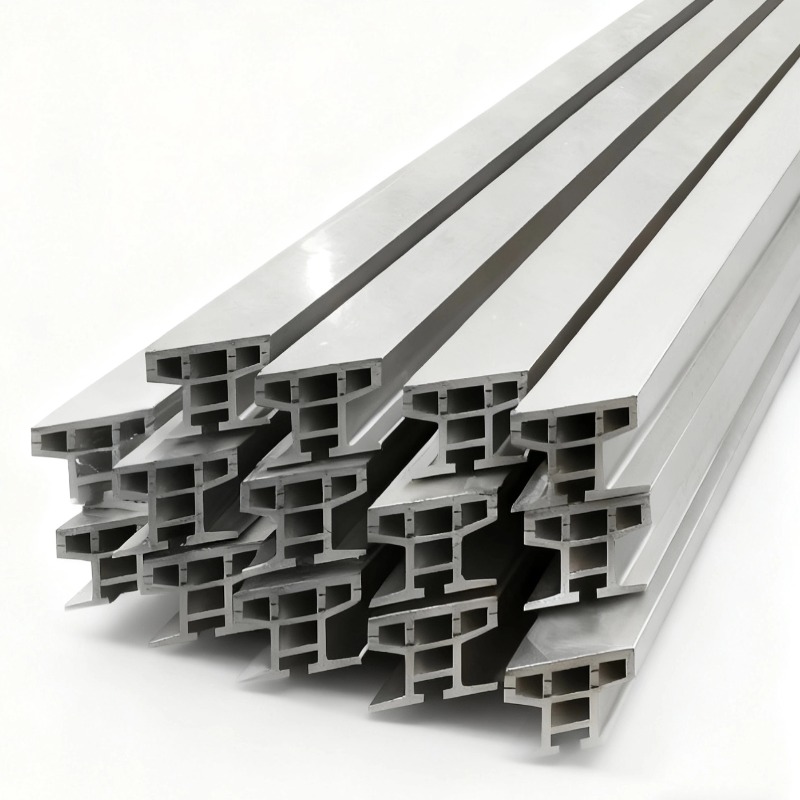

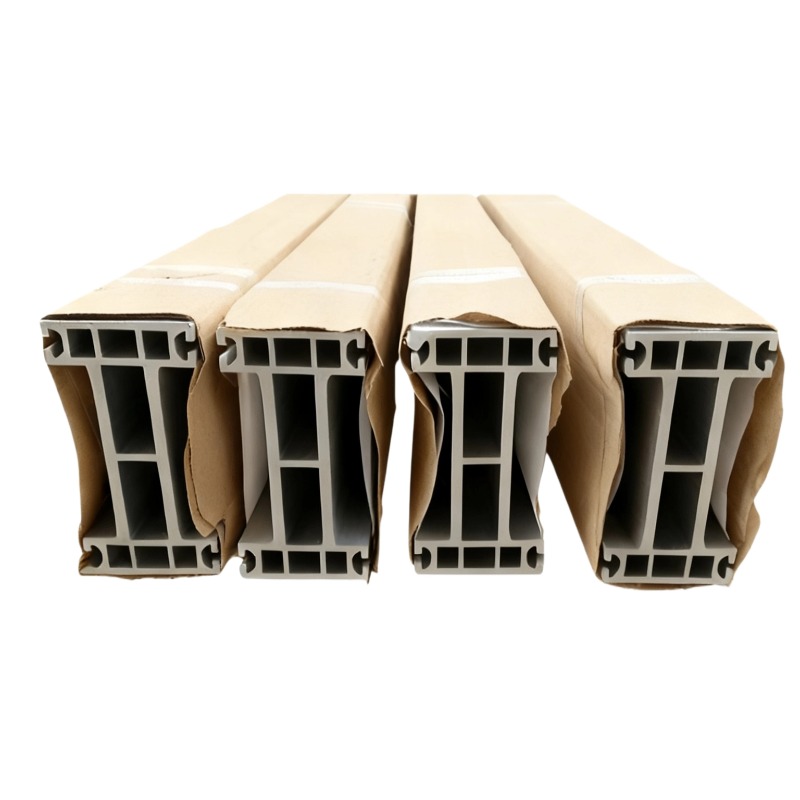

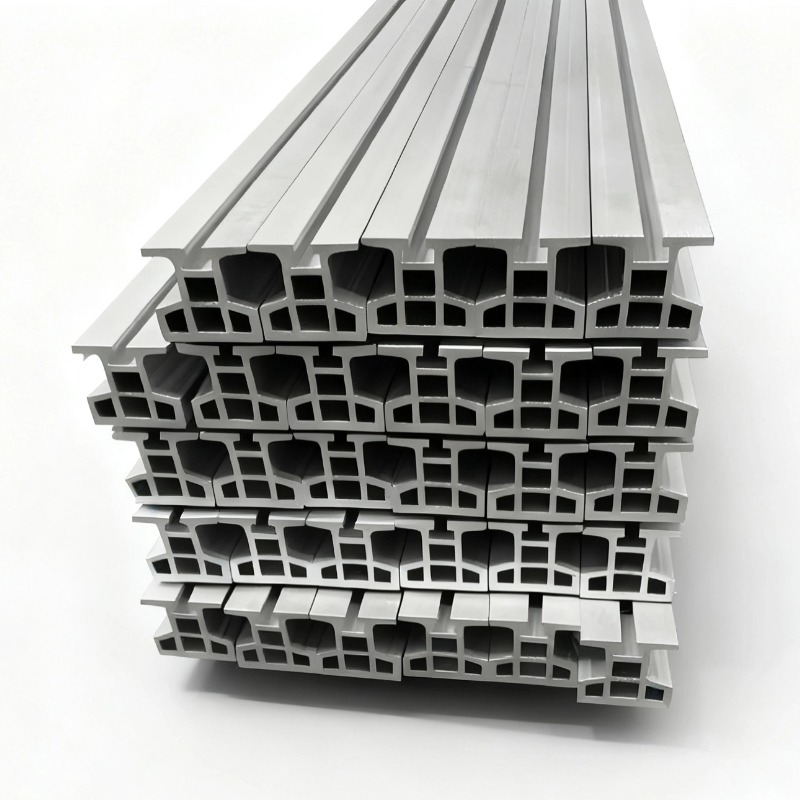

立体仓库地轨

堆垛机在货架巷道中行走不稳，定位偏差大导致货叉取货不准？钢制地轨生锈磨损，维护成本越来越高？立体仓库的作业效率总达不到设计目标？

这些问题，根源往往出在地轨精度上。

堆垛机是自动化立体仓库的核心搬运设备，负责在货架巷道中存取货物。堆垛机地轨是堆垛机的“路”——轨道精度直接决定堆垛机行走稳不稳、定位准不准、设备寿命长不长。

材质选用6061-T6高强度铝合金，经T6热处理后屈服强度≥240MPa，抗冲击性强，适配500kg-1000kg级堆垛机及重载RGV运行需求。可定制加厚重载截面轨道，集成导向槽、安装固定位、感应件卡槽等功能结构。五轴CNC一体精加工，直线度≤1.5mm/10m，双轨平行度≤±0.8mm/10m，尺寸公差±0.02mm至±0.04mm，行走定位精度≤±2mm。轨道工作面可做硬质氧化耐磨处理，适配高频次往复搬运工况。铝合金轨道重量仅为钢材的1/3，可有效降低推进力、节省能源，大幅减轻地面基础承载要求。

核心优势速览：

优势维度	技术指标	客户价值
🏗️ 重载承载	屈服≥240MPa，适配500kg-1000kg	满足重型堆垛机运行需求
🎯 超高定位精度	≤±2mm	货叉准确对准货位，存取可靠
📐 高直线度	≤1.5mm/10m	长距离高速行走平稳
🔧 双轨平行度	≤±0.8mm/10m	杜绝侧向力，降低轮组磨损
🛡️ 硬质氧化	耐磨耐腐蚀	潮湿/酸碱环境长期使用
🪶 轻量化	重量仅钢材1/3	降低能耗，减轻地面承载
⚡ 快速交付	常规规格7-10天出样，50kg起订	项目周期可控

立体仓库地轨 vs 普通RGV重载轨道：

对比维度	立体仓库地轨	普通RGV重载轨道
适用设备	堆垛机（货架巷道存取）	RGV小车（地面行走）
定位精度	≤±2mm	±3-5mm
直线度	≤1.5mm/10m	≤2.0mm/10m
双轨平行度	≤±0.8mm/10m	≤±1.0mm/10m
精度要求	极高	一般
适用场景	自动化立体仓库	一般重载输送

铝合金堆垛机地轨 vs 钢制重载地轨：

对比维度	铝合金地轨	钢制地轨
密度	2.7g/cm³	7.8g/cm³
重量	轻（钢材1/3）	重
屈服强度	≥240MPa	235-355MPa
耐腐蚀性	优异（硬质氧化）	差（需定期涂油防锈）
维护成本	低（免维护）	高（定期防锈）
安装便捷性	高	低（需起重设备）
全生命周期成本	低	高

适用场景（对号入座）：

应用领域	典型用途	适配载重	关键要求
重型立体仓库	堆垛机地轨系统	500-1000kg	定位精度≤±2mm
RGV有轨制导小车	自动化仓储轨道	500-1000kg	直线度、平行度
大型物流分拣中心	重载输送轨道	500-1000kg	高频运行、耐磨
新能源仓储物流	重载输送轨道	500-1000kg	耐腐蚀、轻量化
汽车总装线	重载输送轨道	500-1000kg	高强度、长期稳定

01 A00原生铝锭——地轨品质的源头保障

采用A00级原生铝锭生产，不含废铝，材质均匀、力学性能稳定，确保堆垛机地轨在高频重载工况下的抗疲劳强度和长期尺寸稳定性。

02 CAE仿真优化模具设计——从源头保障精度

模具经CAE金属流动仿真优化，采用H13热作模具钢真空热处理成型，保障截面壁厚均匀、尺寸稳定。挤压过程闭环管控温度与挤出速度，配套人工时效工艺释放内应力，轨道直线度、平面度可控。

03 五轴CNC一体精加工——整体精度统一

五轴CNC一体精加工确保轨道整体精度统一，单根型材拼接间隙小，堆垛机运行平稳低噪，定位精度有保障。

• 直线度≤1.5mm/10m

• 双轨平行度≤±0.8mm/10m

• 尺寸公差±0.02mm至±0.04mm

• 行走定位精度可达≤±2mm

04 硬质阳极氧化耐磨处理——高频重载工况无忧

轨道工作面可做硬质阳极氧化处理，表面硬度高、耐磨性好、耐腐蚀性强。

• 可在潮湿、酸性、碱性环境下长期使用

• 适配高频次往复搬运工况

• 长期运行损耗低、维护成本低

05 全流程一站式交付——只对接一个窗口

从开模、挤压到CNC精加工、硬质氧化一站式交付，客户只需对接一个供应商。支持来图定制截面尺寸、轨道长度、安装孔位，减少现场加工工序。

完整加工能力参数：

项目	参数/说明
适用场景	重型立体仓库、堆垛机地轨系统、大型物流分拣中心
合金材质	6061-T6高强度铝合金
屈服强度	≥240MPa（T6热处理）
适用载重	500kg-1000kg（重载）
轨道形式	加厚重载直线地轨、堆垛机地轨
直线度	≤1.5mm/10m
双轨平行度	≤±0.8mm/10m
尺寸公差	±0.02mm至±0.04mm
行走定位精度	≤±2mm
行走速度	0-210m/min
适用运行速度	≤2.5m/s
表面处理	阳极氧化、硬质氧化（工作面耐磨处理）
安装方式	地面固定、预埋式安装
定制范围	轨道长度、安装孔位、截面尺寸均可定制
挤压长度	最长20M
挤压设备	600T-12000T（合作产线）
加工设备	五轴CNC加工中心
执行标准	GB/T 6892-2023、ISO9001
起订量	50kg
生产产地	上海青浦

典型应用场景：

• 重型立体仓库堆垛机地轨系统

• RGV有轨制导小车轨道

• 自动化立体仓储轨道

• 大型物流分拣中心轨道

• 新能源仓储物流输送轨道

• 汽车总装线重载输送轨道

FAQ（常见问题）

Q1：立体仓库地轨和普通RGV重载轨道有什么区别？

A：立体仓库地轨是堆垛机专用的行走轨道，堆垛机在货架巷道中运行，对轨道直线度、双轨平行度和行走定位精度要求极高（定位精度≤±2mm）。RGV重载轨道是RGV小车在地面行走的轨道，精度要求略低于堆垛机地轨。两者材质均为6061-T6，但堆垛机地轨的精度控制更严格。我司两种均可定制，根据客户仓储设备选型。

Q2：立体仓库地轨的定位精度为什么要求±2mm？

A：堆垛机需要在货架巷道中精确定位到每一个货位，通过货叉伸缩机构存取货物。货位与轨道之间的相对位置是固定的，堆垛机行走定位精度直接决定货叉能否准确对准货位。±2mm的定位精度是自动化立体仓库的标准要求，精度不足会导致货叉无法准确存取货物，甚至引发碰撞事故。

Q3：双轨平行度为什么要求这么高？

A：堆垛机底部有行走轮组，两侧车轮分别行走在两根平行的地轨上。双轨平行度误差过大会导致堆垛机行走时产生侧向力，增加轮组磨损、降低行走平稳性，严重时会导致堆垛机卡轨或脱轨。≤±0.8mm/10m的平行度控制是堆垛机长期稳定运行的基本保障。

Q4：铝合金地轨比钢轨有什么优势？

A：铝合金地轨重量仅为钢轨的1/3，便于运输和安装，可有效降低推进力、节省能源。同时铝合金耐腐蚀性强，可在潮湿、酸性、碱性环境下长期使用，无需定期涂油防锈。硬质阳极氧化处理后表面硬度高、耐磨性好，长期运行损耗低、维护成本低。总体全生命周期成本低于钢轨。

Q5：立体仓库地轨的行走速度能达到多少？

A：行走速度0-210m/min，适用运行速度≤2.5m/s。堆垛机在直线段高速行走以提高出入库效率，在接近货位时减速精确定位。速度设定可根据客户立体仓库的作业节拍要求调整。

Q6：立体仓库地轨安装时需要注意什么？

A：地轨是自动化立体仓库的基础精度保障，安装要求较高。安装前需确保地面基础平整度满足要求；安装时采用激光对中仪校准直线度和双轨平行度；轨道拼接处需保证平整无台阶（缝隙≤0.5mm）；地轨与地面固定螺栓需按设计要求紧固；安装完成后需进行堆垛机试运行验证轨道精度。建议由专业安装团队施工。

Q7：立体仓库地轨的样品和批量交期分别是多久？

A：常规截面7-10天出样，批量交期样品确认后10-15天交付。支持小批量试样（50kg起订），客户可先打样验证再批量下单。大截面地轨（如200×100mm）开模周期略长，具体根据截面复杂度确定。
