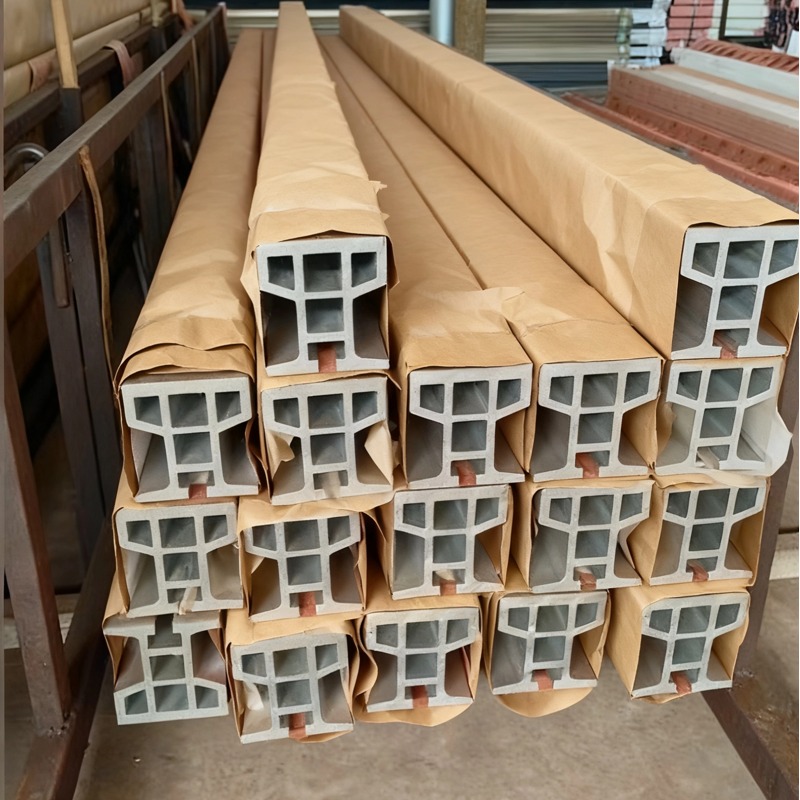

AGV导航导轨

AGV小车导航信号不稳定，经常偏离路径？磁条安装后位置不准，AGV感应不到？换一种导航方式就要换一套轨道，改造成本太高？

AGV导航轨道选错了，AGV就跑不准、改不动、用不长。

AGV（自动导引车）的导航方式主要有磁条导航、二维码导航、激光导航三种，不同导航方式对轨道的要求不同。本产品跳出单一导航方式的局限，根据客户选用的导航方式（磁条/二维码/激光）定制集成对应功能结构的轨道截面。

材质选用6063-T5铝合金，兼具轻量化、高精度、耐磨损特性。CNC一体精加工，直线度≤1.0mm/10m，尺寸公差±0.02mm至±0.04mm。轨道截面可集成磁条安装槽（适配10mm/15mm/30mm磁条）、二维码定位安装位、激光导航反射板安装槽等功能结构，一体挤压成型。表面阳极氧化处理，防尘防腐、摩擦系数低。适用于智能物流AGV导航系统、仓储AGV磁条导航轨道、二维码导航AGV行走轨道、激光导航AGV反射板安装轨道等场景。

核心优势速览：

优势维度	技术指标	客户价值
🔧 三种导航适配	磁条/二维码/激光	一轨多用，避免重复改造
📐 磁条安装槽	适配10mm/15mm/30mm	磁条嵌入精准牢固
🎯 高精度	直线度≤1.0mm/10m	AGV导航精度可靠
🔩 功能集成	三种导航功能一体挤压成型	无需二次加工，现场即装即用
🛡️ 阳极氧化	防尘防腐、摩擦系数低	适配智能物流仓库长期使用
⚡ 快速交付	常规规格7天出样，50kg起订	项目周期可控

三种AGV导航方式对比：

对比维度	磁条导航	二维码导航	激光导航
导航原理	磁条感应信号	扫描二维码定位	激光扫描反射板
轨道要求	磁条安装槽	二维码定位安装位	反射板安装槽
成本	低	中	高
路径柔性	固定	灵活	非常灵活
定位精度	±10mm	±5mm	±10mm
适用场景	路径固定、成本敏感	路径需灵活调整	环境复杂、频繁变更
维护成本	低	中	中

AGV铝合金导航轨道 vs 其他方案：

对比维度	铝合金导航轨道	地面直接铺设
磁条安装	嵌入式安装槽，定位精准	地面粘贴，易移位
二维码定位	预留安装位，位置精确	需现场打孔或粘贴
激光反射板	预留安装槽，角度精确	需现场安装支架
精度保持	高（CNC一体加工）	低（手工安装）
安装便捷性	高（一体成型，无需二次加工）	低（需现场开槽或打孔）
整体美观度	高	一般

选型参考：

导航方式	轨道功能结构	推荐场景	关键要求
磁条导航	磁条安装槽（10/15/30mm）	路径固定的仓储物流	槽尺寸精度±0.05mm
二维码导航	二维码定位安装位	路径需灵活调整的工厂	安装位位置精确
激光导航	激光反射板安装槽	环境复杂的柔性产线	反射板角度精确
复合导航	三种结构同时集成	需多种导航方式切换	各功能结构互不干涉

典型应用场景：

• 智能物流AGV导航系统

• 仓储AGV磁条导航轨道

• 二维码导航AGV行走轨道

• 激光导航AGV反射板安装轨道

• 工厂自动化物料搬运导航轨道

• 多导航方式兼容的柔性AGV系统

FAQ（常见问题）

Q1：磁条导航、二维码导航、激光导航三种方式有什么区别？

A：磁条导航是在轨道上嵌入磁条，AGV通过车底磁传感器感应磁条信号实现路径跟踪，成本较低、技术成熟，适用于路径固定的场景。二维码导航是在地面或轨道旁部署二维码标签，AGV通过车底摄像头扫描二维码定位，路径柔性好、定位精度高，适用于路径需要灵活调整的场景。激光导航是通过AGV车载激光扫描反射板或环境特征实现定位，无需在地面铺设任何设施，适用于路径频繁变更或环境复杂的场景。三种导航方式各有优势，我司均可适配。

Q2：轨道上的磁条安装槽有什么规格？

A：轨道截面可集成磁条安装槽，适配10mm、15mm、30mm三种主流磁条宽度。安装槽尺寸精度±0.05mm，确保磁条嵌入后位置准确、固定牢固。客户根据AGV小车磁传感器规格选用对应磁条宽度，我司据此设计匹配的安装槽尺寸。

Q3：三种导航方式可以在同一轨道上兼容吗？

A：可以。我司轨道截面可同时集成磁条安装槽、二维码定位安装位、激光反射板安装槽，AGV小车可根据实际需要选择其中一种导航方式运行，也可在同一轨道系统的不同区段采用不同导航方式。一步到位集成三种功能结构，避免后期改造。

Q4：AGV导航轨道的直线度精度要求是多少？

A：AGV导航轨道的直线度精度≤1.0mm/10m。导航精度直接取决于轨道直线度，直线度偏差过大会导致AGV小车导航信号偏移、定位偏差增大。我司通过CNC一体精加工确保导轨精度，保证AGV导航精度可靠。

Q5：AGV导航轨道可以适配不同品牌的AGV小车吗？

A：可以。我司轨道根据客户AGV小车导航方式、传感器规格、行走轮参数定制截面和功能结构。常见品牌如海康、快仓、极智嘉、新松等AGV均可适配。客户提供AGV技术参数，我司设计匹配的导轨截面。

Q6：AGV导航轨道的起订量和交期是多少？

A：起订量50kg。常规规格7天出样，批量交期样品确认后10-15天。支持小批量试样，客户可先打样验证导航效果再批量下单。
